| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | X310 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

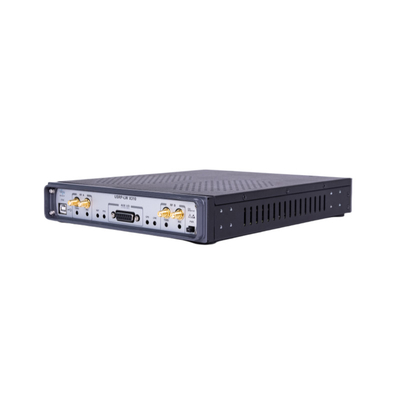

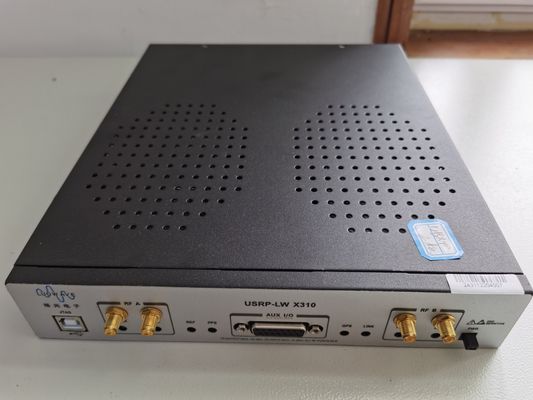

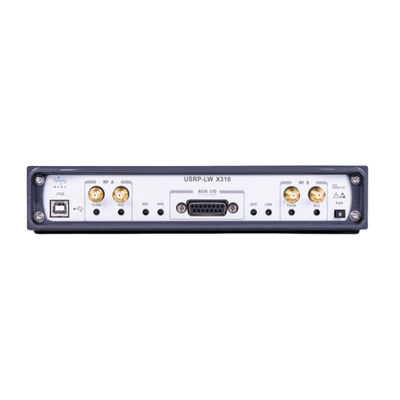

ซีรี่ย์ X USRP-LW X310
USRP-LW X310 เป็นแพลตฟอร์มวิทยุที่กําหนดด้วยซอฟต์แวร์ (SDR) ที่สามารถปรับขนาดได้ และมีประสิทธิภาพสูง สําหรับการออกแบบและใช้ระบบสื่อสารไร้สายรุ่นใหม่
สถาปัตยกรรมฮาร์ดแวร์ USRP-LW X310 ประกอบด้วยสล็อตบอร์ดลูกสาวขนาดขยาย 2 สล็อตที่มีความกว้างความเร็วสูงถึง 160M จาก DC ถึง 6GHzและมันมีอินเตอร์เฟซความเร็วสูงหลายตัวให้เลือก (PCIe), Gigabit/10 Gigabit Ethernet ports) รวมถึง Kintex-7 FPGA ที่สามารถเขียนโปรแกรมได้ด้วยจํานวนมากของกรอบการพัฒนา, สถาปัตยกรรมอ้างอิงที่เข้ากันได้ และโครงการแหล่งเปิด
ในฐานะหลักการประมวลผลดิจิตอลของ USRP-LW X310, FPGA XC7K410T ให้ความเชื่อมต่อความเร็วสูงระหว่างส่วนประกอบหลักทั้งหมด. รวมถึง RF แอนด์เอ็นด์, อินเตอร์เฟซโฮสต์, และความจํา DDR3FPGA ตามปกติให้ UHDs ทั้งหมดสําหรับการควบคุมการปรับเปลี่ยนดิจิตอลลงและปรับเปลี่ยนดิจิตอลขึ้น, การปรับความถี่ละเอียด, และบางบล็อกฟังก์ชัน DSP อื่น ๆ ผู้ใช้สามารถใช้ประโยชน์จากพื้นที่ว่างของ Kintex-7 FPGA ที่รวยในแหล่งทรัพยากร, บวกกับกรอบการพัฒนา RFNoC ที่สนับสนุนโดย USRP,เพื่อพัฒนาและนํามาใช้ โมดูลการประมวลผล DSP ของตนเอง.

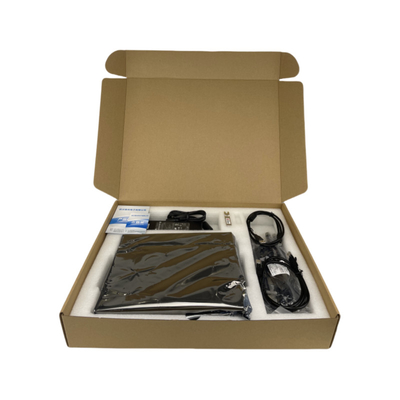

ชุดอุปกรณ์ USRP-LW X310 ประกอบด้วย:USRP-LW X310 หน่วยหลัก สายเคเบิล Gigabit SFP+ แอดป์เตอร์กิกาบิต แอดป์เตอร์พลังงาน USB2.0 JTAG สายเคเบิล SMA สายเชื่อม RF 4 ราก
ตารางเปรียบเทียบผลงานของ FPGA ของ Ethernet Port Series และ X Series
| USRP-LW N210 | USRP-LW X310 | |
| FPGA | Spartan3XC3SD3400A | Kintex 7 -410T |
| เซลล์ตรรกะ | 53k | 406k |
| ความจํา | 2,268 Kb | 28,620 Kb |
| มูลติเลียร์ | 126 | 1540 |
| อัตราเวลา | 100 MHz | 200 MHz |
|
ซีเรียมแบนด์วิธ ต่อช่อง ((16-bit) |
25 MS/s | 200 MS/s |

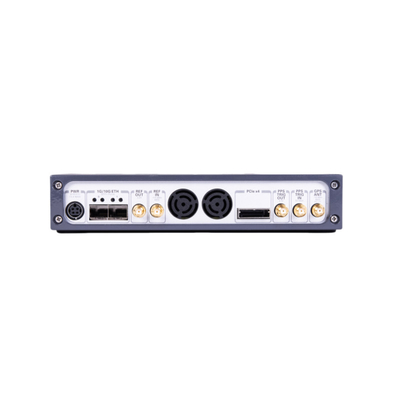

USRP-LW X310 มีอินเตอร์เฟซความเร็วสูงหลายแบบให้เลือก. บนแพนเนลของอุปกรณ์, ท่าอิธเนอร์เน็ต Gigabit เป็นหนึ่งในวิธีการเชื่อมต่อที่ง่ายที่สุดและใช้กันทั่วไป.สําหรับแอพลิเคชั่นที่มีความกว้างขวางแบนด์วิธขยายและความช้าต่ํา, เช่นการศึกษา PHY / MAC, X310 ให้บริการอินเตอร์เฟซบัส PCIe x4 ที่มีประสิทธิภาพสําหรับการปฏิบัติการที่กําหนดได้นี้.การเข้าถึง 10 กิกะบิต เป็นทางเลือกที่ดีที่สุด.
USRP-LW X310 รวมถึงคุณสมบัติเพิ่มเติมมากมายที่จะช่วยบางแอปพลิเคชั่นไร้สายอื่น ๆ เช่น ในการออกแบบ FPGA1GB DDR3 บนเมนบอร์ดสามารถใช้เป็นข้อมูล buffering และการเก็บข้อมูลGPSDO ทางเลือกภายในให้ความแม่นยําสูง อัตราส่วนของการอ้างอิงเมื่อร่วมกับระบบ GPS ด้วยความช้าในการร่วมกันที่น้อยกว่า 50nsอํานวยความสะดวกให้ผู้ใช้บริการควบคุมองค์ประกอบภายนอก เช่น เครื่องขยายเสียงและสวิตช์ผ่านอินเตอร์เฟซ GPIOUSRP-LW X310 ยังมีตัวปรับ JTAG ภายในที่อนุญาตให้ผู้พัฒนาสามารถลากและปรับไขภาพ FPGA ใหม่ได้ง่าย
ข้อมูลทางเทคนิค USRP-LW X310
| ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย | ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย |
| การเข้า/การออก | ปริมาตรการทํางาน RF เมื่อจับคู่ด้วยSBX-LW 120 | ||||
| ความดันเข้าแบบ DC | 12 | V | การปฏิเสธสัญญาณ/ภาพในวงจรเดียว | - 35/50 | dBc |
| การบริโภคพลังงาน | 45 | W | เสียงระยะ | ||
| เปลี่ยนแปลงพารามิเตอร์โมดูล | 3.5GHz | 1.0 | degRMS | ||
| อัตราการเก็บตัวอย่าง ADC (สูงสุด) | 200 | สังกัด | 1MHz | 1.5 | degRMS |
| ความละเอียดของ ADC | 14 | บิต | พลังการออก | >10 | dBm |
| อัตราการเก็บตัวอย่าง DAC | 800 | สังกัด | กรอกจุดตัดของลําดับที่สาม | 0 | dB |
| ความละเอียดของ DAC | 16 | บิต | ค่าเสียง | 8 | dB |
| ด้วยอัตราสูงสุดของเจ้าบ้าน (16b) | 200 | สังกัด | คุณสมบัติทางกายภาพ | ||
| ความแม่นยําของการสั่นสะเทือนในท้องถิ่น | 2.5 | ppm | อุณหภูมิการทํางาน | 0-55 | C |
| ความแม่นยํา GPSDO ไม่ล็อค | 20 | ppb | ขนาด | 290 × 225 × 50 | mm |
| น้ําหนัก (ใบ 2 SBX-LW 120) | 1.8 | กก | |||
|
|
