| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | X310 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

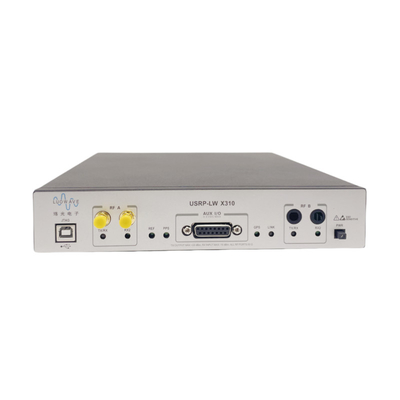

อุปกรณ์ต่อพ่วงวิทยุซอฟต์แวร์สากล USRP-LW X310 เข้ากันได้กับ ETTUS USRP X310
ภาพรวมผลิตภัณฑ์
USRP-LW X310 เป็นแพลตฟอร์ม SDR ประสิทธิภาพสูงที่ปรับขนาดได้สำหรับการออกแบบและปรับใช้ระบบสื่อสารไร้สายยุคหน้าสถาปัตยกรรมฮาร์ดแวร์รวมสล็อตบอร์ดแบนด์วิดท์ขยายสองช่องที่ครอบคลุม 0 – 6 GHz พร้อมแบนด์วิดธ์เบสแบนด์สูงถึง 160 MHz ตัวเลือกอินเทอร์เฟซความเร็วสูงหลายตัว (PCIe, 10 GigE คู่, 1 GigE คู่) และ Kintex-7 FPGA ขนาดใหญ่ใน ฟอร์มแฟคเตอร์ 1U แบบครึ่งกว้างครึ่งความกว้างบนเดสก์ท็อปหรือบนชั้นวาง
คุณสมบัติหลัก
1. ที่หัวใจของ USRP-LW X310 XC7K410T FPGA ให้การเชื่อมต่อความเร็วสูงระหว่างส่วนประกอบหลักทั้งหมดภายในอุปกรณ์ รวมถึงส่วนหน้าของวิทยุ อินเทอร์เฟซโฮสต์ และหน่วยความจำ DDR3
2. แกน FPGA เริ่มต้นที่มาพร้อมกับ UHD ให้บล็อกการทำงานทั้งหมดสำหรับการแปลงลงและการแปลงแบบดิจิทัล การปรับความถี่ละเอียด และฟังก์ชัน DSP อื่นๆ ทำให้สามารถใช้แทนกันได้กับอุปกรณ์ USRP อื่นๆ โดยใช้สถาปัตยกรรม UHD
3. Kintex-7 FPGA ขนาดใหญ่ให้พื้นที่เพิ่มเติมสำหรับนักพัฒนาในการรวมบล็อก DSP ที่กำหนดเองและเข้ากันได้กับกรอบการพัฒนาที่สนับสนุน USRP จำนวนมาก สถาปัตยกรรมอ้างอิง และโครงการโอเพ่นซอร์ส
แผนภาพ
ประสิทธิภาพโดยละเอียด:
พารามิเตอร์ทางเทคนิค:
| หมวดหมู่พารามิเตอร์ | ค่าตัวเลข | หน่วย | หมวดหมู่พารามิเตอร์ | ค่าตัวเลข | หน่วย |
| อินพุต/เอาต์พุต | พารามิเตอร์ประสิทธิภาพ RF เมื่อจับคู่กับSBX-LW 120 | ||||
| อินพุตแรงดันไฟฟ้ากระแสตรง | 12 | วี | การปฏิเสธสัญญาณ/ภาพด้านเดียว | -35/50 | dBc |
| การใช้พลังงาน | 45 | W | เสียงเฟส | ||
| แปลงพารามิเตอร์โมดูล | 3.5GHz | 1.0 | degRMS | ||
| อัตราการสุ่มตัวอย่าง ADC (สูงสุด | 200 | MS/s | 1MHz | 1.5 | degRMS |
| ความละเอียด ADC | 14 | บิต | กำลังขับ | ＞10 | dBm |
| อัตราการสุ่มตัวอย่าง DAC | 800 | MS/s | ป้อนจุดสกัดกั้นอันดับสาม | 0 | เดซิเบล |
| ความละเอียด DAC | 16 | บิต | เสียงรบกวน | 8 | เดซิเบล |
| ด้วยอัตราสูงสุดของโฮสต์ (16b) | 200 | MS/s | คุณสมบัติทางกายภาพ | ||
| ความแม่นยำในการสั่นสะเทือนในท้องถิ่น | 2.5 | ppm | อุณหภูมิในการทำงาน | 0-55 | ค |
| ความแม่นยำของ GPSDO ไม่ถูกล็อค | 20 | ppb | ขนาด | 290×225×50 | มม |
| น้ำหนัก (2 แผ่น SBX-LW 120) | 1.8 | กิโลกรัม | |||
สรุปผลิตภัณฑ์:

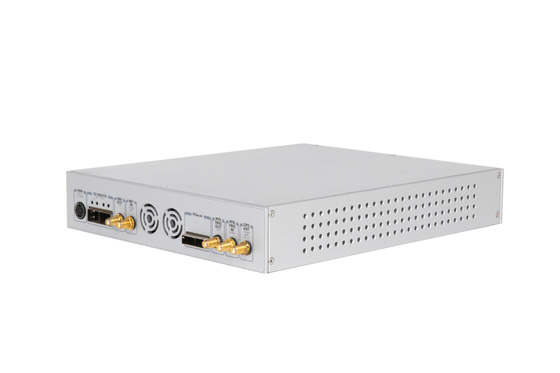

USRP-LW X310 มีอินเทอร์เฟซความเร็วสูงให้เลือกหลากหลายบนแผงของกล่อง พอร์ต Gigabit Ethernet เป็นวิธีที่ง่ายที่สุดในการเชื่อมต่อสำหรับแอปพลิเคชันที่มีแบนด์วิดท์ขยายและเวลาแฝงต่ำ เช่น การวิจัย PHY/MAC LW X310 มอบอินเทอร์เฟซบัส PCIe x4 ที่มีประสิทธิภาพสำหรับการดำเนินการที่กำหนดเมื่อแอปพลิเคชันใช้บันทึกเครือข่ายหรือการประมวลผลหลายโหนด พอร์ต 10G เป็นตัวเลือกที่ดีที่สุดUSRP-LW X310 มีคุณสมบัติเพิ่มเติมมากมายที่จะช่วยเหลือแอปพลิเคชันไร้สายอื่นๆตัวอย่างเช่น ในการออกแบบ FPGA 1GB DDR3 บนเมนบอร์ดสามารถใช้เป็นบัฟเฟอร์ข้อมูลและจัดเก็บข้อมูลได้GPSDO ภายในที่เป็นตัวเลือกให้การอ้างอิงความถี่ที่แม่นยำสูงเมื่อซิงโครไนซ์กับระบบ GPS โดยมีความล่าช้าในการซิงโครไนซ์น้อยกว่า 50nsอนุญาตให้ผู้ใช้ควบคุมส่วนประกอบภายนอก เช่น แอมพลิฟายเออร์และสวิตช์ผ่านอินเทอร์เฟซ GPIO รองรับอินพุต เช่น ทริกเกอร์เหตุการณ์ และสังเกตสัญญาณดีบักUSRP-LW X310 ยังมีอะแดปเตอร์ JTAG ภายในที่ช่วยให้นักพัฒนาสามารถโหลดและดีบักอิมเมจ FPGA ใหม่ได้อย่างง่ายดาย
สภาพแวดล้อมการพัฒนาระบบ:
การเปรียบเทียบประสิทธิภาพระหว่าง Networked series และ X series FPGA:
รวมอยู่ในอุปกรณ์นี้:
1. USRP-LW X310
2. พอร์ตเครือข่ายกิกะบิต
3. อะแดปเตอร์ SFP+Gigabit
4. พาวเวอร์ซัพพลาย
5. สาย USB2.0JTAG
6. สายเคเบิล SMA-Bulkhead สี่เส้น
การทดสอบ USRP-LW X310
สามารถดูรายงานการทดสอบของ X310 และบอร์ดลูก 3 ตัว (WBX, SBX, UBX) ได้ในรายละเอียดของบอร์ดลูก
|
|
