| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | X310 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

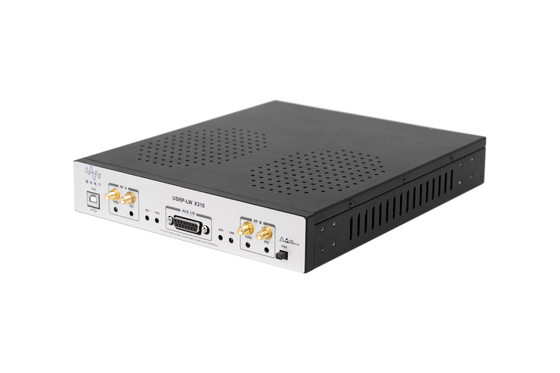

อุปกรณ์ระดับความสามารถสูง โปรแกรมวิทยุทั่วไป USRP-LW X310
ภาพรวมสินค้า
X310 เป็นแพลตฟอร์ม SDR ที่สามารถปรับขนาดได้อย่างมีประสิทธิภาพสูง อาร์คิทคัตช์รวมสล็อตลูกจานขนาดขยายขนาด 2 สล็อต ที่ครอบคลุม 0 6 GHz กับความกว้างแดนเบสเบนด์สูงสุด 160 MHzตัวเลือกอินเตอร์เฟซความเร็วสูงหลายตัว (PCIe), dual 10 GigE, dual 1 GigE) และ Kintex-7 FPGA ขนาดใหญ่ในโต๊ะทํางานที่สะดวกสบายหรือตัวปรับขนาดครึ่ง 1U
ลักษณะหลัก
1ในหัวใจของ USRP-LW X310, FPGA XC7K410T ให้ความเชื่อมต่อความเร็วสูงระหว่างส่วนประกอบหลักทั้งหมดภายในอุปกรณ์รวมถึงรังสีหน้า, อินเตอร์เฟซโฮสต์, และความจํา DDR3
2คอร์ FPGA แบบปกติที่มาพร้อมกับ UHD ให้บริการทุกส่วนการทํางาน สําหรับการแปลงแบบดิจิตอล ดาวน์และอัพและฟังก์ชัน DSP อื่น ๆ ที่ทําให้มันสามารถแลกเปลี่ยนได้กับอุปกรณ์ USRP อื่น ๆ ที่ใช้สถาปัตยกรรม UHD.
3. Kintex-7 FPGA ใหญ่ให้พื้นที่เพิ่มเติมสําหรับผู้พัฒนาที่จะนําเข้า DSP บล็อกที่กําหนดเองและเป็นที่สอดคล้องกับจํานวนมากของ USRP รองรับกรอบการพัฒนาสถาปัตยกรรมอ้างอิงและโครงการแหล่งเปิด
ภาพแผนภูมิ
ความละเอียดการทํางาน:
ปริมาตรเทคนิค:
| ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย | ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย |
| การเข้า/การออก | ปริมาตรการทํางาน RF เมื่อจับคู่ด้วยSBX-LW 120 | ||||
| ความดันเข้าแบบ DC | 12 | V | การปฏิเสธสัญญาณ/ภาพในวงจรเดียว | - 35/50 | dBc |
| การบริโภคพลังงาน | 45 | W | เสียงระยะ | ||
| เปลี่ยนแปลงพารามิเตอร์โมดูล | 3.5GHz | 1.0 | degRMS | ||
| อัตราการเก็บตัวอย่าง ADC (สูงสุด) | 200 | สังกัด | 1MHz | 1.5 | degRMS |
| ความละเอียดของ ADC | 14 | บิต | พลังการออก | >10 | dBm |
| อัตราการเก็บตัวอย่าง DAC | 800 | สังกัด | กรอกจุดตัดของลําดับที่สาม | 0 | dB |
| ความละเอียดของ DAC | 16 | บิต | ค่าเสียง | 8 | dB |
| ด้วยอัตราสูงสุดของเจ้าบ้าน (16b) | 200 | สังกัด | คุณสมบัติทางกายภาพ | ||
| ความแม่นยําของการสั่นสะเทือนในท้องถิ่น | 2.5 | ppm | อุณหภูมิการทํางาน | 0-55 | C |
| ความแม่นยํา GPSDO ไม่ล็อค | 20 | ppb | ขนาด | 290 × 225 × 50 | mm |
| น้ําหนัก (ใบ 2 SBX-LW 120) | 1.8 | กก | |||
สรุปผลิตภัณฑ์
USRP-LW X310 มีอินเตอร์เฟซความเร็วสูงหลายแบบให้เลือกบนแพนเนลของกล่อง การเชื่อมต่อที่ง่ายที่สุดคือพอร์ต Gigabit Ethernetสําหรับแอพลิเคชั่นที่มีความกว้างขวางแบนด์วิธขยายและความช้าต่ํา, เช่นการวิจัย PHY / MAC, LW X310 ให้บริการอินเตอร์เฟซบัส PCIe x4 ที่มีประสิทธิภาพสําหรับการดําเนินงานที่กําหนด.การใช้พอร์ต 10G เป็นทางเลือกที่ดีที่สุด. USRP-LW X310 รวมถึงคุณสมบัติเพิ่มเติมมากมายที่จะช่วยกับบางแอปพลิเคชั่นไร้สายอื่น ๆ เช่นในการออกแบบ FPGA1GB DDR3 บนเมนบอร์ดสามารถใช้เป็นข้อมูล buffering และการเก็บข้อมูล. GPSDO ทางเลือกภายในให้ความแม่นยํามากของการอ้างอิงความถี่เมื่อปรับปรุงกับระบบ GPS ด้วยความช้าในการปรับปรุงที่น้อยกว่า 50 nsอํานวยความสะดวกให้ผู้ใช้บริการควบคุมองค์ประกอบภายนอก เช่น เครื่องขยายเสียงและสวิตช์ผ่านอินเตอร์เฟซ GPIOUSRP-LW X310 ยังมีตัวปรับ JTAG ภายในที่ทําให้ผู้พัฒนาสามารถลากและปรับไขภาพ FPGA ใหม่ได้ง่าย
สภาพแวดล้อมการพัฒนาระบบ
การเปรียบเทียบผลงานระหว่าง FPGA ระดับ Networked และ X:

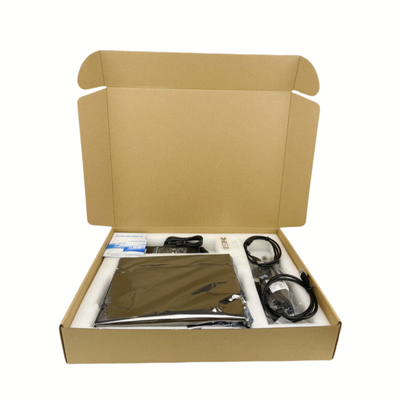

รวมอยู่ในอุปกรณ์นี้:
1. USRP-LW X310
2. พอร์ตเครือข่ายกิกาบิต
3. SFP+Gigabit แอดป์เตอร์
4. พลังงานไฟฟ้า
5สาย USB2.0JTAG
6. สี่สาย SMA-Bulkhead
การทดสอบ USRP-LW X310
รายงานการทดสอบของ X310 และ 3 daughterboards ((WBX, SBX, UBX) สามารถดูในรายละเอียดของ daughterboards
|
|
