ด้วยความก้าวหน้าของการสื่อสารไร้สาย การตรวจจับราดาร์ และเทคโนโลยีการสํารวจอิเล็กทรอนิกส์ความต้องการในการรับสัญญาณซินคอนโตรหลายช่อง ได้กลายเป็นสําคัญมากขึ้นLUOWAVE ได้พัฒนาระบบรับสัญญาณซินคอนโตร 16 ช่องความแม่นยําสูงUSRP-LW N321ระบบนี้ทําให้การจับตามองในแนวขนานและการปรับสัดส่วนความถี่ในเวลาที่แม่นยํา สามารถรองรับการใช้งานสําคัญ เช่น การค้นหาทิศทางของสเปคตรัมในพื้นที่และระบบ MIMO

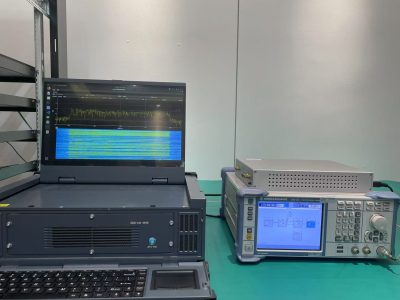

ระบบรับสัญญาณร่วม 16 ช่องถูกสร้างขึ้นบน LUOWAVEUSRP-LW N321แพลตฟอร์มประกอบด้วยหน่วย USRP-LW N321 เครื่องควบคุมโฮสต์ เครื่องสวิทช์เครือข่าย แหล่งเวลา OctoClock-LW-G และเครื่องกําเนิดสัญญาณ

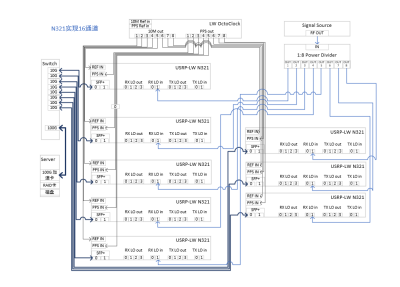

ระบบใช้อุปกรณ์ USRP-LW N321 จํานวนแปดอุปกรณ์ (มีทั้งหมด 16 ช่องทาง) ทั้งหมดเชื่อมต่อผ่านสายไฟเบอร์ออปติก 10G กับสวิตช์และมีการร่วมกันโดยแหล่งเวลา OctoClock-LW-Gเครื่องกําเนิดสัญญาณให้สัญญาณออสไซเลเตอร์ท้องถิ่น (LO), ซึ่งถูกกระจายผ่านเครื่องแยกพลังงานเพื่อให้ความสอดคล้องระยะที่ดีกว่า 1 ° ผ่านช่องทางทั้งหมดส่งข้อมูลสัญญาณที่ซับซ้อนความแม่นยําสูงสําหรับการนําไปใช้งานในงานวิจัยที่ก้าวหน้า เช่น การหาทิศทางของสเปคตรัมทางอวกาศความแม่นยําสูง และการออกแบบระบบรับสัญญาณ MIMO.
รายการUSRP-LW N321ใช้เป็น RF front-end ครอบคลุมช่วงความถี่จาก 3 MHz ถึง 6 GHz ด้วยความกว้างแบนด์ไวท์ทันทีสูงสุด 200 MHz ต่อช่องทางการสนับสนุนสถาปัตยกรรมกระจาย, และความยืดหยุ่นที่สามารถเขียนโปรแกรมได้ ทําให้มันเหมาะสมสําหรับระบบการรับซินคอนหลายช่อง
แซร์เวอร์ที่มีประสิทธิภาพสูงที่พร้อมกับการ์ดเร่ง 100G เป็นที่แนะนําสําหรับการประมวลผลสัญญาณเบสแบนด์ในเวลาจริงและการถ่ายทอดข้อมูลความเร็วสูงการรับรองการสนับสนุนอย่างแข็งแกร่งสําหรับการสร้างต้นแบบระบบที่ซับซ้อนและการรับรองทฤษฎีในระบบนี้ เราใช้ SDR-LW 4940 เป็นตัวควบคุมโฮสต์
จําหน่ายอ้างอิง 10 MHz และ PPS เพื่อร่วมกันทั้งหมดหน่วย USRP-LW N321 รับประกันเวลาที่แม่นยําและการสอดคล้องการกระตุ้น
สัญญาณ LO ภายนอกถูกผลิตและแบ่งออกเป็น 8 เส้นทางผ่านเครื่องแบ่งพลังงาน, ให้อาหารเข้า LO ของหน่วย USRP-LW N321 ทั้งหมดเพื่อรักษาความสอดคล้องระยะ
เชื่อมต่อเซอร์เวอร์และอุปกรณ์ USRP-LW N321 จํานวน 8 เครื่อง ผ่านไฟเบอร์ออปติก 10G ขณะที่เซอร์เวอร์เชื่อมต่อผ่านสายไฟเบอร์ 100G เพื่อส่งข้อมูลความเร็วสูง
OctoClock-LW-G จําหน่ายออกนาฬิกา 10 MHz จํานวนแปดตัว และสัญญาณปรับ sync PPS จํานวนแปดตัว
เครื่องกําเนิดสัญญาณความมั่นคงสูงให้พลังงานกับเครื่องแยกพลังงาน 8 ทาง ส่งสัญญาณ LO ไปยังหน่วย USRP-LW N321 ทั้งหมดผ่านสายไฟความยาวเท่ากัน เพื่อให้แน่ใจว่ามีความถี่, ระยะ และการร่วมกันในเวลา
ข้อมูลด้านหน้าของ SDR จะถูกส่งไปยังเซอร์เวอร์ผ่าน 10G SFP + อินเตอร์เฟซ
แต่ละ USRP-LW N321 รองรับ 2 ช่อง RX และ 2 ช่อง TX เชื่อมต่อผ่านเคเบิล RF กับแอนเทนเน่เรียงไว้ในระบบที่กําหนดไว้
ระยะความถี่: 3 MHz 6 GHz (ไม่สมอง) 450 MHz 6 GHz (ร่วม)
ความกว้างขวางของสัญญาณ: สูงสุด 200 MHz (3 dB), อัตราการเก็บตัวอย่างสูงสุด 250 Msps (สามารถตั้งค่าเป็นจํานวนเต็มส่วนของนาฬิกาหลัก: 200/245.76/250 MHz)
ช่องทาง: การตั้งค่า 16 ช่องแบบมาตรฐาน (ขยายได้)
การเก็บรักษา: SSD 64 TB (รองรับการบันทึก 2 ชั่วโมงที่ 16 ch × 122.88 Msps)
สิงคราม: < 1° ความสอดคล้องของเฟสสําหรับ MIMO และการใช้งานสายคลื่นพื้นที่
การจินตนาการ: สเปคตรอแกรมในเวลาจริง (ยอดยึด, กลาง, ความยั่งยืน), แผนที่น้ําตก
รูปแบบข้อมูล: ไฟล์ IQ ไบนารีดิบที่เข้ากันได้กับ MATLAB / เครื่องมือของผู้บริการที่ไม่เข้ากัน
การเล่น: การบันทึกระยะยาว ด้วยการเล่นซ้ําช่วงที่เลือก
GPSDO: จีพีเอสที่ติดตั้งในตัวเป็นตัวเลือก สําหรับการตั้งตําแหน่งทางภูมิทัศน์ที่แม่นยํา และการตราเวลา
