| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | แหล่งสัญญาณนาฬิกา OctoClock-LW-G |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

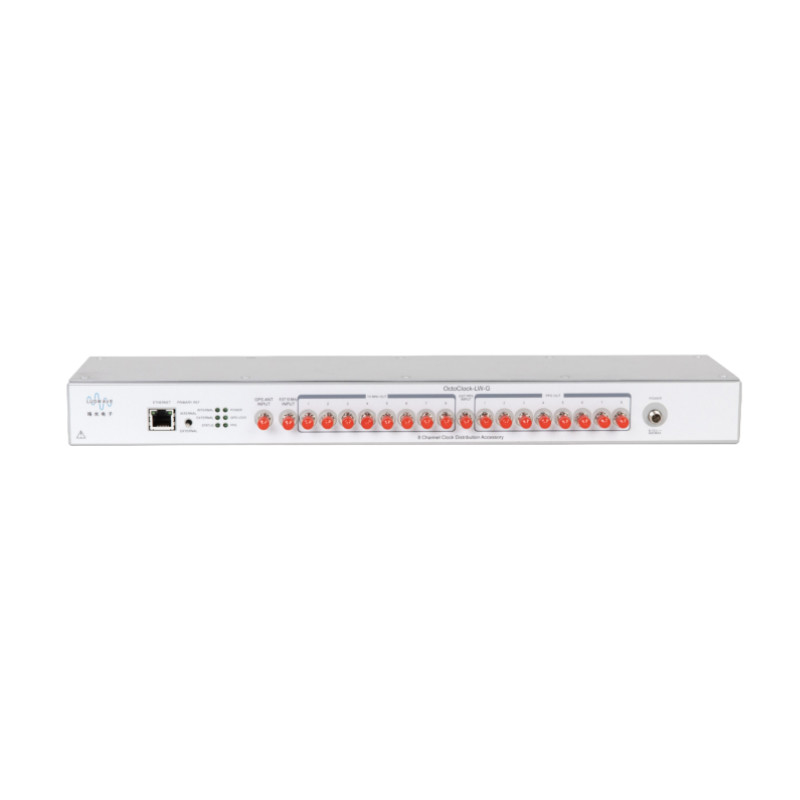

LUOWAVE แหล่งเวลา OctoClock-LW-G
แหล่งวัด 8 ตัวรวม 8 ตัว 10MHz และ 8 ตัว 1PPS
คําอธิบายการทํางาน:
OctoClock-G CDA-2990 เป็นระบบการกระจายอุปกรณ์แหล่งนาฬิกาความแม่นยําสูง. นี้เป็นประโยชน์มากสําหรับผู้ใช้งานที่ต้องการตั้งระบบหลายช่องทางและปรับสynchronize กับเวลาอ้างอิงร่วมกัน.เช่น, เราสามารถใช้ Octoclock-G เพื่อให้มีความสอดคล้องกับ USRP N210 และร่วมกับระบบ.การรวมความหลากหลายหรือการออกแบบของเครื่องรับสัญญาณ MIMO
OctoClock-G CDA-2990 สามารถผลิตออสซิลเลาเตอร์ท้องถิ่น 8 10MHz และ 8 1PPS ผ่าน GPSDO ที่ติดตั้งในตัวหรือแหล่งภายนอก ผู้ใช้สามารถเปลี่ยนแหล่งเหล่านี้ได้อย่างอิสระบนแพนล และในกรณีที่เกิดความล้มเหลวแหล่งนี้สามารถเปลี่ยนได้โดยอัตโนมัติ.
GPSDO เป็นตัวอ้างอิงและสามารถปรับสynchronize ได้กับมาตรฐานการกําหนดเวลา GPS ซึ่งทําให้ผู้พัฒนาสามารถปรับระบบหลายช่องภายใน 50 นาโนวินาทีเมื่อ GPSDo ไม่ถูกล็อคกับดาวเทียม GPS, มันยังคงให้สัญญาณ 10 MHz และ 1 PPS ด้วยความแม่นยําที่ดีกว่า 25 ppb
NOTE: การแสดงพอร์ต Ethernet ในปานีลหน้าของอุปกรณ์ไม่ได้ทํางานในขณะนี้ การปรับปรุงโปรแกรมในอนาคตจะทํางาน
ปริมาตรเทคนิค:
| ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย | ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย |
| พลังงาน | จีพีเอสล็อค ความแม่นยํา pps | 50 | ns | ||
| ความดันเข้าแบบ DC | 6-15 | V | output | ||
| การบริโภคปัจจุบัน | < 1 | A | การออก 10 MHz | ~ 14 | Vpp |
| input | รูปแบบคลื่นออก 10 MHz | สี่เหลี่ยมคลื่น | |||
| ระยะทางเข้า 10 MHz | 0-20 | dBm | อุปทานการออก 10 MHz | 50 | โอม |
| 1 PPS input | 2.55 | V | 1 PPS ผลิต | 5 | V |
| ปริมาตร GPSDO | 1 PPS รูปแบบคลื่น | อัมพวาสระดับตรรกะ | |||
| แอนเทนเน่ GPS ที่ทํางาน (ไม่จํากัด) | 5 | V | คุณสมบัติทางกายภาพ | ||
| จีพีเอสไม่ล็อคความแม่นยําของความถี่ | 25 | ppb | ขนาด (1U rackmount) | 10*44*5 | cm |
| ความแม่นยําของความถี่ล็อค GPS | < 1 | ppb | น้ําหนัก | 1.2 | กิโลกรัม |
|
|
| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | แหล่งสัญญาณนาฬิกา OctoClock-LW-G |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| รายละเอียดการบรรจุ: | กล่องกระดาษ\กล่องกระดาษ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

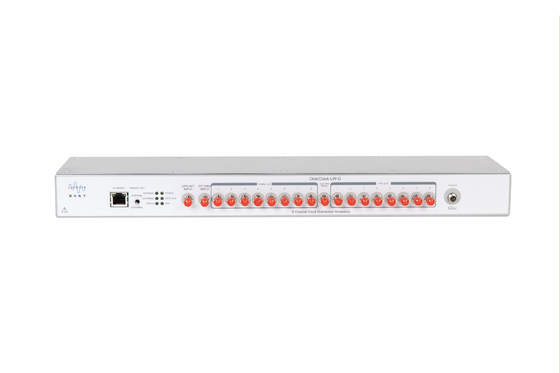

LUOWAVE แหล่งเวลา OctoClock-LW-G
