รายละเอียดสินค้า:
|
ความถี่: | 27-29GHz | โหมดดูเพล็กซ์: | TDD |
---|---|---|---|
ขนาดอาร์เรย์: | 1*16, 1*64 อุปกรณ์เสริม | โหมดโพลาไรซ์: | แนวตั้ง |
การปราบปราม Sidelobe: | ≥13dB@ปกติ | เปิดตัว EIRP: | ≥41dBm |
แสงสูง: | 27กิกะเฮิร์ตซ์29กิกะเฮิร์ตซ์ระบบคลื่นมิลลิเมตร,เรดาร์5กรัมคลื่นมิลลิเมตรระบบDC12V,DC 12โวลต์29กิกะเฮิร์ตซ์คลื่นมิลลิเมตรเรดาร์ |
พารามิเตอร์หลักของระบบ
ความถี่ | 27-29GHz | |
โหมดดูเพล็กซ์ | TDD | |
ขนาดอาร์เรย์ | 1*16, 1*64 อุปกรณ์เสริม | |
โหมดโพลาไรซ์ | แนวตั้ง | |
การปราบปราม Sidelobe | ≥13dB@ปกติ | |
ช่วงการสแกนลำแสง |
|
|
เวลาเปลี่ยนลำแสง | <3us | |
เปิดตัว EIRP | ≥41dBm | |
รับ G/T | ≥-8dB/K |
คลื่นมิลลิเมตรมีการใช้งานที่หลากหลายในด้านต่างๆ เช่น การสื่อสาร เรดาร์ การสำรวจระยะไกล และดาราศาสตร์ในขณะที่โครงสร้าง 5G นั้นเต็มไปด้วยความผันผวน เมื่อเวอร์ชัน R16 หยุดนิ่ง ผู้คนจะค่อยๆ โฟกัสไปที่เทคโนโลยีหลักของ 5G ขั้นต่อไปในหมู่พวกเขา เทคโนโลยีคลื่นมิลลิเมตรเป็นที่รู้จักในฐานะนักฆ่าของ 5G
คุณลักษณะที่ใหญ่ที่สุดของคลื่นมิลลิเมตรคือทรัพยากรแถบความถี่ที่หลากหลายเมื่อเทียบกับความยากลำบากในการจัดสรรทรัพยากรในย่านความถี่ Sub-6 คลื่นมิลลิเมตรสามารถจัดสรรทรัพยากรแบนด์วิดท์ที่สูงกว่า 100MHz ได้อย่างง่ายดาย แม้จะสูงถึง 400MHz หรือ 800MHzจากทรัพยากรที่มีแบนด์วิดท์ความถี่มากมาย ความเร็วในการรับส่งข้อมูลแบบไร้สายของคลื่นมิลลิเมตร 5G สามารถเกิน Sub-6 ได้หลายครั้ง
คลื่นมิลลิเมตรมีความถี่สูงและความยาวคลื่นสั้น ดังนั้นขนาดของเสาอากาศจึงเล็กลงภายใต้ระดับเสียงเดียวกัน สามารถรวมเสาอากาศได้มากขึ้น สามารถสร้างลำแสงที่แคบลงได้ และสามารถรับความละเอียดเชิงพื้นที่ที่สูงมากได้
วิธีการแก้
ระบบคลื่นมิลลิเมตร 5G ที่เปิดตัวโดย Luowave SDR ประกอบด้วยโมดูล USRP N321 (N310) ที่ครบถ้วนสมบูรณ์ บวกกับโมดูลคลื่นมิลลิเมตรโมดูลคลื่นมิลลิเมตรรวมเสาอากาศแบบอาร์เรย์ และสามารถสร้างระบบทดลองคลื่นมิลลิเมตร 5G ครบชุดได้อย่างรวดเร็วโดยใช้คอมพิวเตอร์เพียงเครื่องเดียวด้วยระบบนี้ การสอน การวิจัย และการสาธิต 5G สามารถทำได้สะดวก
โมดูลคลื่นมิลลิเมตรสามารถควบคุมแยกกันได้ด้วยคอมพิวเตอร์ โดยมีแหล่งกำเนิดความถี่ประสิทธิภาพสูงที่กำหนดค่าได้ในตัว และช่วงการสแกนด้วยลำแสงกว้างที่ ±60︒ ให้การรับประกันที่เพียงพอสำหรับการวิจัยการสร้างลำแสง

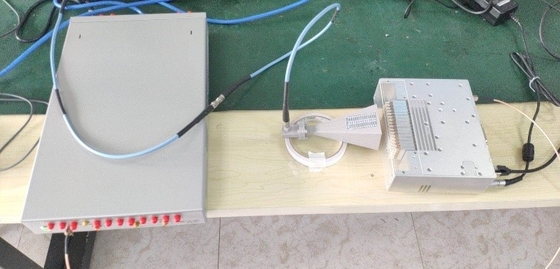

รูปที่ 1 แผนภูมิการทดสอบระบบ
รูปที่ 2 การทดสอบระบบ 64QAM
รูปที่ 3 มุมมองด้านหน้าของโมดูลคลื่นมิลลิเมตร
รูปที่ 4 มุมมองด้านหลังของโมดูลคลื่นมิลลิเมตร
