ซอฟต์แวร์กำหนดวิทยุ USRP-LW X310

ภาพรวมผลิตภัณฑ์

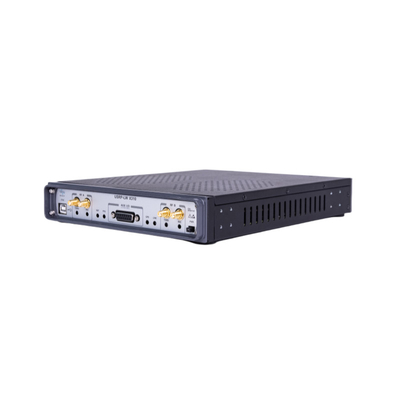

USRP-LW X310 เป็นแพลตฟอร์มวิทยุที่กำหนดโดยซอฟต์แวร์ (SDR) ประสิทธิภาพสูงและปรับขนาดได้สำหรับการออกแบบและปรับใช้ระบบสื่อสารไร้สายยุคหน้าสถาปัตยกรรมฮาร์ดแวร์รวมสล็อตบอร์ดแบนด์วิดท์ขยายสองช่องที่ครอบคลุม DC – 6 GHz พร้อมแบนด์วิดธ์เบสแบนด์สูงถึง 120 MHz ตัวเลือกอินเทอร์เฟซความเร็วสูงหลายตัว (PCIe, 10 GigE คู่, 1 GigE คู่) และ Kintex- ที่ผู้ใช้ตั้งโปรแกรมได้ขนาดใหญ่ 7 FPGA ในเดสก์ท็อปที่สะดวกหรือ 1U ฟอร์มแฟคเตอร์ครึ่งกว้างครึ่งทางที่ติดตั้งกับแร็คได้นอกเหนือจากการมอบประสิทธิภาพฮาร์ดแวร์ที่ดีที่สุดในระดับเดียวกันแล้ว สถาปัตยกรรมซอฟต์แวร์โอเพนซอร์สของ X310 ยังรองรับไดรเวอร์ UHD ข้ามแพลตฟอร์ม ทำให้เข้ากันได้กับเฟรมเวิร์กการพัฒนาที่ได้รับการสนับสนุน สถาปัตยกรรมอ้างอิง และโปรเจ็กต์โอเพ่นซอร์สจำนวนมาก

FPGA ที่ผู้ใช้ตั้งโปรแกรมได้ประสิทธิภาพสูง

ที่หัวใจของ USRP X310 XC7K410T FPGA ให้การเชื่อมต่อความเร็วสูงระหว่างส่วนประกอบหลักทั้งหมดภายในอุปกรณ์ ซึ่งรวมถึงส่วนหน้าของวิทยุ อินเทอร์เฟซโฮสต์ และหน่วยความจำ DDR3แกน FPGA เริ่มต้นที่มาพร้อมกับ UHD ให้บล็อกการทำงานทั้งหมดสำหรับการแปลงลงและการแปลงแบบดิจิทัล การปรับความถี่ละเอียด และฟังก์ชัน DSP อื่นๆ ทำให้สามารถใช้แทนกันได้กับอุปกรณ์ USRP อื่นๆ โดยใช้สถาปัตยกรรม UHDKintex-7 FPGA ขนาดใหญ่ให้พื้นที่เพิ่มเติมสำหรับนักพัฒนาในการรวมบล็อก DSP ที่กำหนดเองและเข้ากันได้กับกรอบงานการพัฒนาที่สนับสนุน USRP จำนวนมาก สถาปัตยกรรมอ้างอิง และโครงการโอเพ่นซอร์ส

คุณสมบัติหลัก

1. ที่หัวใจของ USRP-LW X310 XC7K410T FPGA ให้การเชื่อมต่อความเร็วสูงระหว่างส่วนประกอบหลักทั้งหมดภายในอุปกรณ์ รวมถึงส่วนหน้าของวิทยุ อินเทอร์เฟซโฮสต์ และหน่วยความจำ DDR3

2. แกน FPGA เริ่มต้นที่มาพร้อมกับ UHD ให้บล็อกการทำงานทั้งหมดสำหรับการแปลงลงและการแปลงแบบดิจิทัล การปรับความถี่ละเอียด และฟังก์ชัน DSP อื่นๆ ทำให้สามารถใช้แทนกันได้กับอุปกรณ์ USRP อื่นๆ โดยใช้สถาปัตยกรรม UHD

3. Kintex-7 FPGA ขนาดใหญ่ให้พื้นที่เพิ่มเติมสำหรับนักพัฒนาในการรวมบล็อก DSP ที่กำหนดเองและเข้ากันได้กับกรอบการพัฒนาที่สนับสนุน USRP จำนวนมาก สถาปัตยกรรมอ้างอิง และโครงการโอเพ่นซอร์ส

สรุปผลิตภัณฑ์:

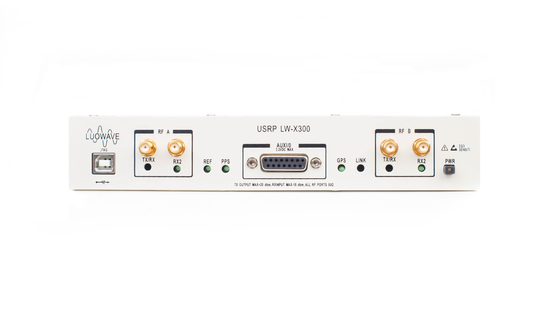

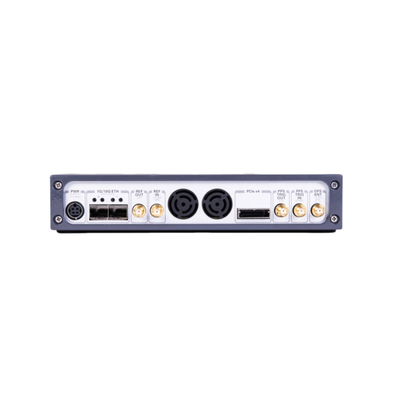

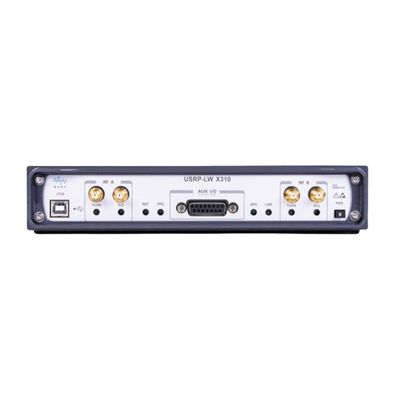

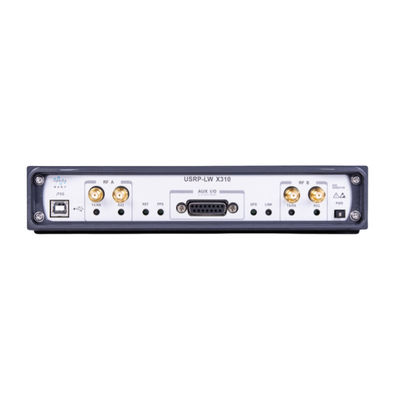

USRP-LW X310 มีอินเทอร์เฟซความเร็วสูงให้เลือกหลากหลายบนแผงของกล่อง พอร์ต Gigabit Ethernet เป็นวิธีที่ง่ายที่สุดในการเชื่อมต่อสำหรับแอปพลิเคชันที่มีแบนด์วิดท์ขยายและเวลาแฝงต่ำ เช่น การวิจัย PHY/MAC LW X310 มอบอินเทอร์เฟซบัส PCIe x4 ที่มีประสิทธิภาพสำหรับการดำเนินการที่กำหนดเมื่อแอปพลิเคชันใช้บันทึกเครือข่ายหรือการประมวลผลหลายโหนด พอร์ต 10G เป็นตัวเลือกที่ดีที่สุดUSRP-LW X310 มีคุณสมบัติเพิ่มเติมมากมายที่จะช่วยเหลือแอปพลิเคชันไร้สายอื่นๆตัวอย่างเช่น ในการออกแบบ FPGA 1GB DDR3 บนเมนบอร์ดสามารถใช้เป็นบัฟเฟอร์ข้อมูลและจัดเก็บข้อมูลได้GPSDO ภายในที่เป็นตัวเลือกให้การอ้างอิงความถี่ที่แม่นยำสูงเมื่อซิงโครไนซ์กับระบบ GPS โดยมีความล่าช้าในการซิงโครไนซ์น้อยกว่า 50nsอนุญาตให้ผู้ใช้ควบคุมส่วนประกอบภายนอก เช่น แอมพลิฟายเออร์และสวิตช์ผ่านอินเทอร์เฟซ GPIO รองรับอินพุต เช่น ทริกเกอร์เหตุการณ์ และสังเกตสัญญาณดีบักUSRP-LW X310 ยังมีอะแดปเตอร์ JTAG ภายในที่ช่วยให้นักพัฒนาสามารถโหลดและดีบักอิมเมจ FPGA ใหม่ได้อย่างง่ายดาย

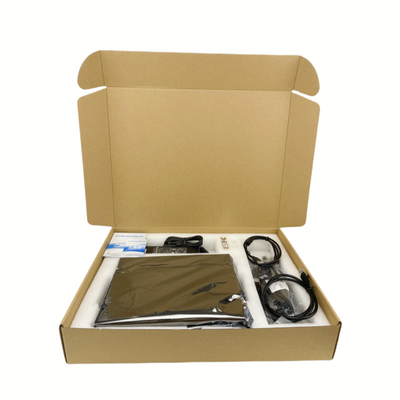

รวมอยู่ในอุปกรณ์นี้:

1. USRP-LW X310

2. พอร์ตเครือข่ายกิกะบิต

3. อะแดปเตอร์ SFP+Gigabit

4. พาวเวอร์ซัพพลาย

5. สาย USB2.0JTAG

6. สายเคเบิล SMA-Bulkhead สี่เส้น

การทดสอบ USRP-LW X310

สามารถดูรายงานการทดสอบของ X310 และบอร์ดลูก 3 ตัว (WBX, SBX, UBX) ได้ในรายละเอียดของบอร์ดลูก
