| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | WBX-LW(40เมกะเฮิร์ตซ์, 120เมกะเฮิร์ตซ์) |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

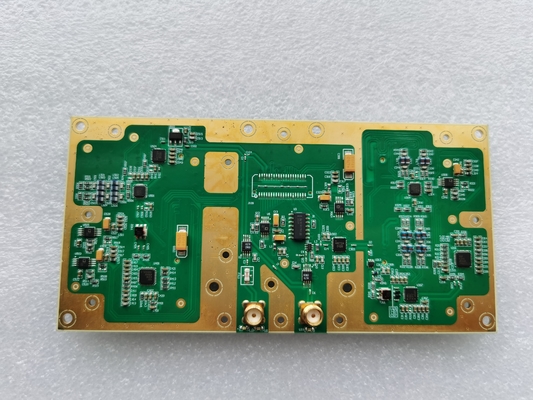

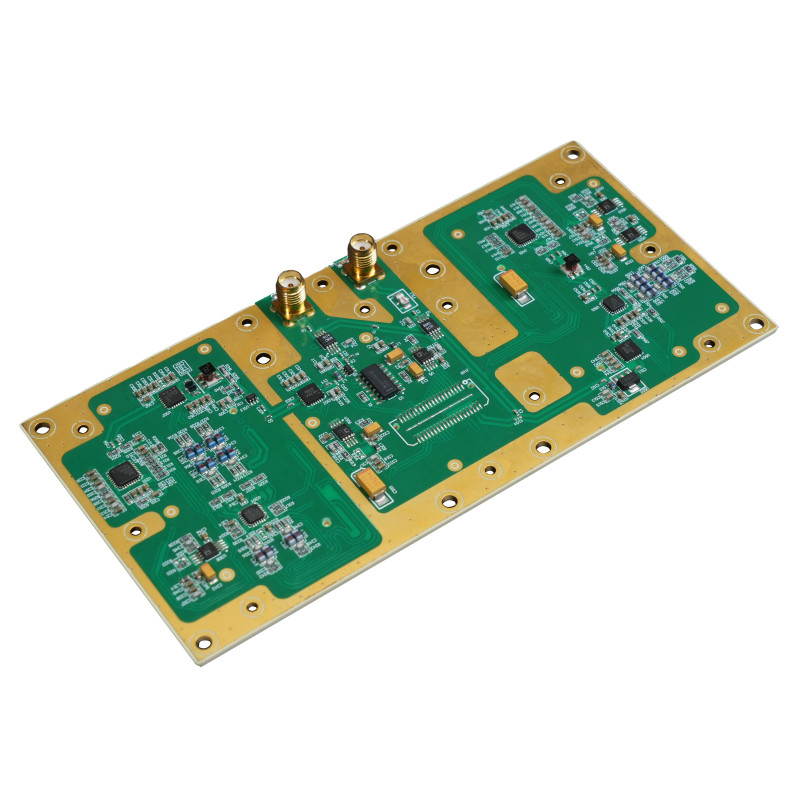

USRP บอร์ดลูกสาว WBX-LW 40MHZ
WBX เป็นเครื่องรับสัญญาณความกว้างของแบนด์วิท ที่ให้กําลังการออกสูงถึง 100 mW และมีค่าเสียง 5 dBแต่สามารถปรับสynchronize สําหรับการดําเนินงาน MIMO. WBX ให้ความสามารถความกว้างแบนด์ 40 MHz และเป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการการเข้าถึงจํานวนของแบนด์ที่แตกต่างกันในช่วงของ 50 MHz ถึง 2.2 GHzสาขาใช้งานตัวอย่างรวมถึง การสื่อสารที่ดิน-มือถือ, เครื่องวิทยุในวงจรทางทะเลและการบิน; สถานีฐานโทรศัพท์มือถือ, เครื่องวิทยุ PCS และ GSM หลายวงจร; ราดาร์ที่มีความสอดคล้องหลายสภาวะ; เครือข่ายเซ็นเซอร์ไร้สาย; เครื่องรับสัญญาณครอบคลุม 6 ระยะวงจรของนักช่างเล่น;การถ่ายทอดทีวี; สเปซขาว; ความปลอดภัยสาธารณะ; ISM.
ลักษณะหลัก:
1ความถี่ 50 MHz - 2.2 GHz
2ความกว้างแบนด์สูงสุดรวมถึง: 40 MHz
3. บอร์ดลูกสาว WBX RF มีตัวรับแดนกว้างแบบ Full-duplex ที่รองรับความกว้างของแดนทันทีสูงสุด 120 MHz
4บริการให้กับการใช้งานที่หลากหลาย: ความปลอดภัยสาธารณะ, การสื่อสาร, วิทยุช่างเล่นและ ISM
5.โซ่รับและส่งของออสซิลเลาเตอร์ท้องถิ่นทํางานเป็นอิสระ
6อ้างอิงสําหรับตัวออสซิลเลาเตอร์ท้องถิ่นคือนาฬิกาหลักจาก USRP ซึ่งอนุญาตให้มีการประกอบการที่สอดคล้องกันหลายครั้ง
คําอธิบายการทํางาน:
WBX-LW-40 ให้เครื่องรับสัญญาณความกว้างแดนสูงที่ส่งผลิตพลังงานสูงถึง 100mW ด้วยตัวเลขความรบกวน 5 dBวงจรรับและส่งของออสซิลเลาเตอร์ท้องถิ่นทํางานเป็นอิสระและสามารถปรับสynchronized สําหรับ MIMO. เป็นอุปกรณ์ SDR ที่เหมาะสมสําหรับการใช้งานที่ต้องการเข้าถึงความถี่ในช่วง 50MHz-2200MHz. การใช้งานประกอบด้วย WiFi, WiMAX, S-band transceivers และ 2.4 GHz ISM band transceiversการใช้งานประกอบด้วย การสื่อสารทางมือถือที่ดิน, เครื่องวิทยุทางเรือและทางอากาศ; สถานีฐานเคลื่อนไหว, เครื่องคอมพิวเตอร์และวิทยุ GSM หลายสาย; ราดาร์หลายฐานที่สอดคล้อง; เครือข่ายเซ็นเซอร์ไร้สาย; การถ่ายทอดโทรทัศน์; และการจัดการความปลอดภัยสาธารณะใช้กับ USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300
สินค้าที่เข้ากันได้:
กรุณาไม่ลังเลที่จะติดต่อฉันถ้าคุณต้องการข้อมูลเพิ่มเติม
Whatsapp/skype/Wechat: +8618062514745 เว็บ:https://www.luowave.com/en/
การทดสอบ WBX-LW 40M
คําอธิบายสภาพแวดล้อมการทดสอบ: อุปกรณ์ของบริษัท R&S ถูกใช้ในการทดสอบ โมเดลคือ ZVL อุปกรณ์การทดสอบคือ USRP-LW X310 และ WBX-LW 40Mอุปกรณ์ทั้งสองถูกเชื่อมต่อโดยสายคลื่นวิทยุโดยตรง.แผนภาพสภาพแวดล้อมการทดสอบ:
สัญลักษณ์การเชื่อมต่อการทดสอบเครื่องส่งแบบเปิดวงจร:
สัญลักษณ์การเชื่อมต่อการทดสอบการรับอัตโนมัติในวงจรปิด:
ข้อมูลการทดสอบแบบลุปเปิดและลุปปิด โดยใช้ GNU RADIO COMPANION: แผนผังบล็อกการทดสอบ GNU RADIO COMPANION:
1การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 70MHz, ความถี่สัญญาณเบสแบนด์ 10kHz, GAIN 9dB
ความถี่กลาง 70MHz ภาพออกแรงเพิ่มสูงสุด:
ความถี่กลาง 70MHz, สเปคเตอร์ทดสอบตัวรับสัญญาณวงจรปิดและกราฟิกระดับเวลา
2. ข้อมูลการทดสอบลุปเปิดและลุปปิดโดยใช้ GNU RADIO COMPANION: การกดดันตัวนําและการทดสอบการปฏิเสธภาพ: ความถี่กลาง 100MHz, ความถี่สัญญาณเบสแบนด์ 10kHz, GAIN 9dB
ความถี่กลาง 100MHz การออกกราฟิกที่ความแรงสูงสุด
ความถี่กลาง 100MHz, สเปคตรัมทดสอบตัวรับสายลับปิด และกราฟฟิกระดับเวลา
3. ข้อมูลการทดสอบลุปเปิดและลุปปิดบนพื้นฐานของ GNU RADIO COMPANION: การกดดันตัวนําและการทดสอบการปฏิเสธภาพ: ความถี่กลาง 400 MHz, ความถี่สัญญาณเบสแบนด์ 10 kHz, GAIN 9dB
ความถี่กลาง 400 MHz การออกภาพที่ความแรงสูงสุด
ความถี่กลาง 400 MHz, สเปคตรัมทดสอบตัวรับสัญญาณวงจรปิด และกราฟิกระดับเวลา
4. ข้อมูลการทดสอบลุปเปิดและลุปปิดที่พึ่งพาการทดสอบ GNU RADIO COMPANION: การดึงดูดตัวนําและการทดสอบการปฏิเสธภาพ: ความถี่กลาง 800MHz, ความถี่สัญญาณเบสแบนด์ 10kHz, GAIN 9dB
ความถี่กลาง 800MHz การแสดงภาพออกสูงสุด
ความถี่กลาง 800MHz, สเปคตรัมทดสอบตัวรับแบบปิดลุป และกราฟฟิกระดับเวลา
5. ข้อมูลการทดสอบแบบลุปเปิดและลุปปิดที่พึ่งพาการทดสอบ GNU RADIO COMPANION: การดึงดูดตัวนําและการทดสอบการปฏิเสธภาพ: ความถี่กลาง 1 GHz, ความถี่สัญญาณเบสแบนด์ 10 kHz, GAIN 9dB
ความถี่กลาง 1 GHz การแสดงภาพออกที่ความแรงสูงสุด
ความถี่กลาง 1GHz, สเปคตรัมทดสอบตัวรับ-รับในวงจรปิด และกราฟฟิกระดับเวลา
6การวัดเสียงระยะ: ความถี่กลาง 1 GHz:
กรุณาไม่ลังเลที่จะติดต่อฉันถ้าคุณต้องการข้อมูลเพิ่มเติม
Whatsapp/skype: +8618062514745 เว็บ:https://www.luowave.com/en/
|
|
