รายละเอียดสินค้า:
|
| แสงสูง: | วิทยุกำหนดซอฟต์แวร์ฝังตัว 160MHz,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

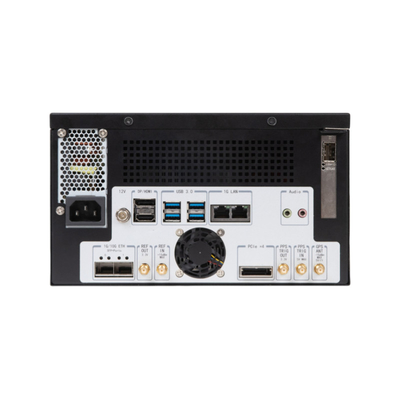

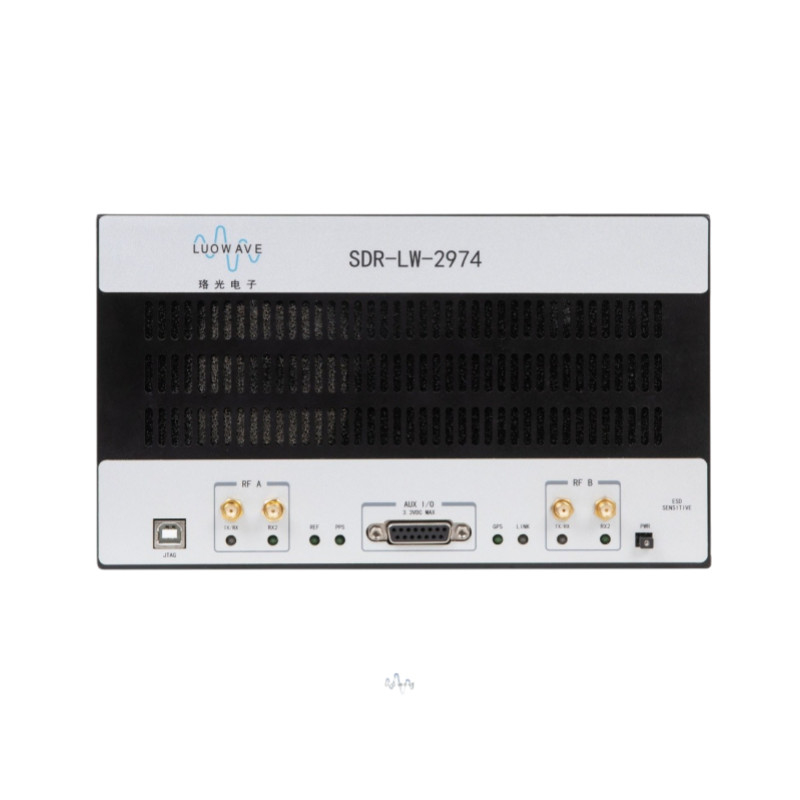

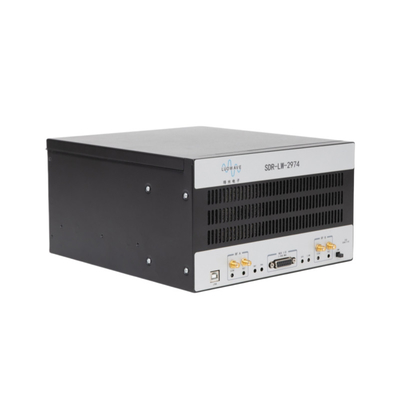

LUOWAVE SDR-LW 2974 เครื่อง All-In-One ของ Usrp X310
SDR-LW 2974
●10MHz-6GHz
●โปรเซสเซอร์ความเร็วสูง I7
●500GB SSD
●16 กิกะไบต์ แกะ
●การ์ดเครือข่าย 1G และ 10G
●ซอฟต์แวร์ USRP กำหนดไว้ ซอฟต์แวร์อุปกรณ์วิทยุ
การแนะนำสินค้า
SDR-LW 2974 เป็นอุปกรณ์ SDR แบบสแตนด์อโลนแบบฝังประสิทธิภาพสูง ซึ่งประกอบด้วยโปรเซสเซอร์ออนบอร์ด, FPGA และ RF front-endผลิตภัณฑ์นี้มีโปรเซสเซอร์ Intel i7 ในตัว, 500GB SSD และหน่วยความจำ 16GBช่วงความถี่ครอบคลุมตั้งแต่ 10 MHz-6 GHz และแบนด์วิดท์สูงสุดคือ 160 MHzมีอินเทอร์เฟซความเร็วสูงหลายตัวเลือก (PCIe, Gigabit Ethernet และ 10 Gigabit Ethernet) รวมถึง Kintex-7 FPGA ที่ผู้ใช้ตั้งโปรแกรมได้มากมายเช่นเดียวกับอุปกรณ์ USRP ทั้งหมด อุปกรณ์นี้ใช้ไดรเวอร์ UHD ข้ามแพลตฟอร์มแบบโอเพนซอร์ส และ UHD รองรับแอปพลิเคชันและเฟรมเวิร์ก SDR ส่วนใหญ่ เช่น GNU Radio
เอ็มเป็นคุณสมบัติ
| โปรเซสเซอร์ i7 พร้อมระบบปฏิบัติการ Linux แบบเรียลไทม์ | อินเทอร์เฟซ JTAG |
| อินเทอร์เฟซ PCIe Gen x4 | |
| SSD 500GB, RAM 16GB | พอร์ต USB 3.0 สี่พอร์ต |
| ความครอบคลุมความถี่ 10MHz-6GHz | พอร์ต SPF+ แบบคู่ |
| แบนด์วิดธ์ทันทีสูงสุด 160M ต่อช่องสัญญาณ | Xilinx Kintex-7 FPGA . ในตัว |
| รองรับ 2 ส่งและรับ 2 ในเวลาเดียวกัน | รองรับการอ้างอิงนาฬิกาภายนอกและการอ้างอิงเวลา PPS |
| กรอบการพัฒนา RFNoC FPGA | สนับสนุน GNU Radio |
พีซีอุตสาหกรรม
| โปรเซสเซอร์ | อินเทล I7 9700 |
| การ์ดหน่วยความจำ | 16G |
| SFP | 10Gbps |
| สาย PCIe | PCIe Gen 2 x4 |
| RJ45 | 1Gbps |
FPGA และเบสแบนด์
| FPGA | Kintex-7 XC7K410T |
| ดราม่า | 1G |
| ความละเอียด ADC | 14bit |
| ความละเอียด DAC | 16bit |
| อัตราการสุ่มตัวอย่าง ADC | 200M/วินาที |
Xilinx Kintex-7 410T เป็นแกนประมวลผลดิจิทัลของ SDR-LW 2974 ให้การเชื่อมต่อความเร็วสูงโดยตรงของส่วนประกอบหลักทั้งหมด รวมถึง RF front-end อินเทอร์เฟซโฮสต์ และหน่วยความจำ DDR3FPGA เริ่มต้นมีโมดูล UHD ทั้งหมดสำหรับการแปลงดาวน์ดิจิทัลและการแปลงอัพดิจิทัล การปรับความถี่อย่างละเอียด และฟังก์ชัน DSP อื่นๆผู้ใช้สามารถใช้ประโยชน์จากพื้นที่ว่าง FPGA ที่มีอยู่มากมายและเฟรมเวิร์กการพัฒนาที่สนับสนุนโดย USRP เพื่อพัฒนาและใช้งานโมดูลการประมวลผล DSP ของตนเอง
ดัชนี RF
| อีภารกิจ | Rรับ | ||
| จำนวนช่อง | 2 | จำนวนช่อง | 2 |
| ช่วงความถี่ | 10MHz-6GHz | ช่วงความถี่ | 10MHz-6GHz |
| ขั้นตอนความถี่ | ＜1KHz | ขั้นตอนความถี่ | ＜1KHz |
| กำลังขับสูงสุด | 6-20dBm | กำลังขับสูงสุด | -15 dBm |
| ช่วงกำไร | 31.5dB | ช่วงกำไร | 0 -37.5 เดซิเบล |
| ได้รับขั้นตอน | 0.5dB | ได้รับขั้นตอน | 0.5dB |
| แบนด์วิดธ์แบบเรียลไทม์สูงสุด | 160MHz | แบนด์วิดธ์แบบเรียลไทม์สูงสุด | 160MHz |
| รูปเสียงรบกวน | 7dB |
พีower
| แรงดันไฟฟ้า | 220V |
| หมุนเวียน | 最大3A |
อีสิ่งแวดล้อม
| ช่วงอุณหภูมิในการทำงาน | 0-50 ℃ |
| ระดับความสูงสูงสุด | 2000m |
| ความชื้น | 10%-90% (ไม่มีการควบแน่น) |
| ใช้สิ่งแวดล้อม | ในร่มกลางแจ้ง |
แหล่งจ่ายไฟ SDR-LW2974 เชื่อมต่อโดยตรงกับไฟฟ้าในเมือง 220 โวลต์ขอแนะนำให้ใช้ผลิตภัณฑ์ร่วมกับอุปกรณ์จ่ายไฟที่แนบมาหากคุณต้องการเปลี่ยน โปรดติดต่อบริษัทของเราตัวส่งสามารถเข้าถึงแบนด์วิดธ์สูงถึง 160M ในช่วงความถี่การทำงานทั้งหมด
ขนาดโครงสร้าง
| ขนาดร่างกาย | 23.5*26.5*13.4 (ซม.) |
| น้ำหนัก | 3.6Kg |
SDR-LW 2974 เป็นต้นแบบในอุดมคติสำหรับการสร้างชุดแอปพลิเคชันการวิจัยขั้นสูง รวมถึงการจำลองอุปกรณ์ LTE หรือ 802.11 อิสระ การพัฒนาอัลกอริธึมการควบคุมการเข้าถึงปานกลาง (MAC) ระบบอินพุตหลายเอาต์พุต (MIMO) หลายอินพุต เครือข่ายที่ต่างกัน การส่ง LTE, RF การสุ่มตัวอย่างการบีบอัด, การตรวจจับระยะไกลด้วยสเปกตรัม, วิทยุการรับรู้, การสร้างลำแสงและการค้นหาทิศทาง
ผู้ติดต่อ: Mr. Chen
โทร: 18062514745
