| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | N321 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

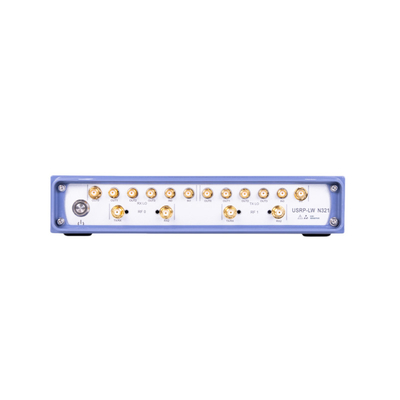

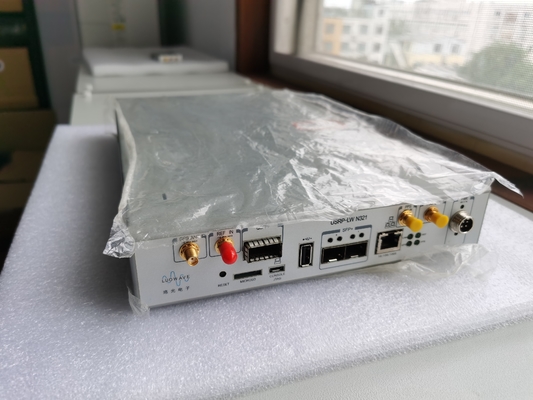

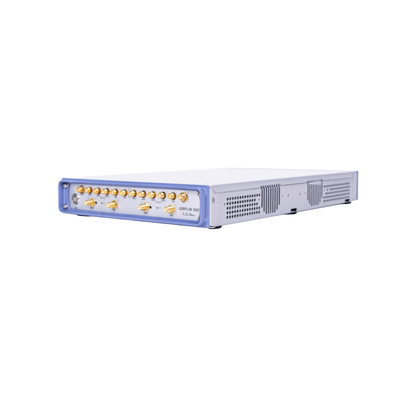

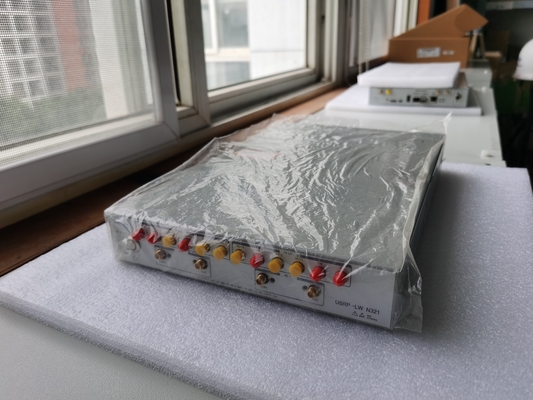

ซีรี่ย์พอร์ต Ethernet USRP-LW N321
ภาพรวมสินค้า

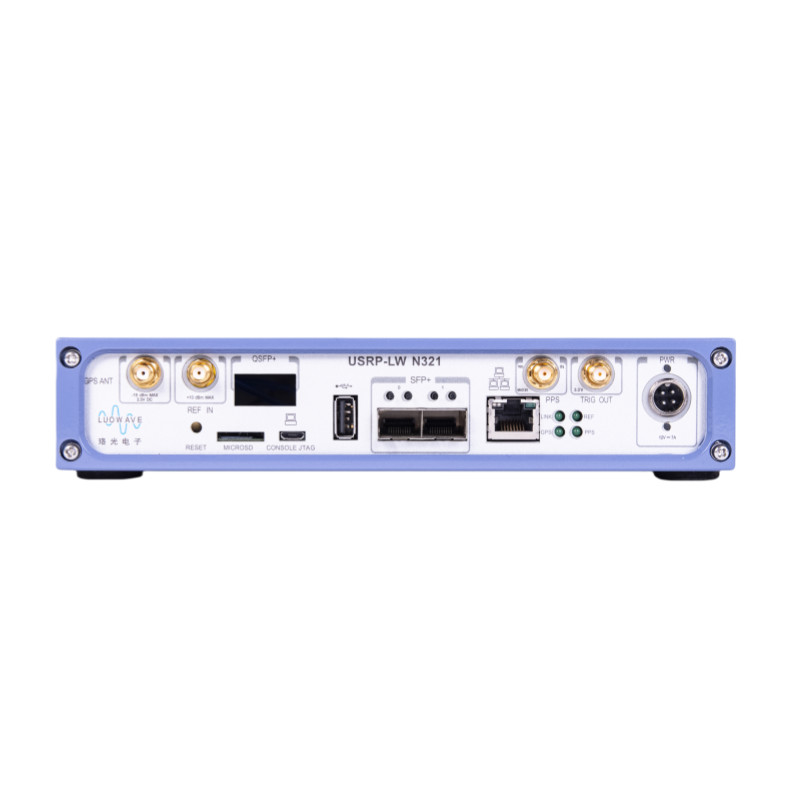

USRP-LW N321 เป็นวิทยุที่กําหนดด้วยซอฟต์แวร์ในเครือข่ายที่ให้ความน่าเชื่อถือและความอดทนต่อความผิดพลาดสําหรับการใช้งานในระบบไร้สายขนาดใหญ่และกระจายนี่คือ SDR ที่มีประสิทธิภาพสูง ที่ใช้การออกแบบ RF ที่พิเศษ ที่ส่ง 2 RXs และ 2 ในช่อง TX ขนาด RU ครึ่งความกว้างทุกช่องทางให้ความกว้างแบนด์วิททันทีสูงสุด 200 MHz และครอบคลุมช่วงความถี่ที่ขยายออกไปจาก 3 MHz ถึง 6 GHzโปรเซสเซอร์เบสเบนด์ใช้ Xilinx Zynq-7100 SoC เพื่อส่ง FPGAs ที่สามารถเขียนโปรแกรมได้ในเวลาจริง, การประมวลผลความช้าต่ํา, รวมถึง CPU ARM หลักสองสําหรับการทํางานลําพัง. มันมี 2 ท่าทาง SPF + และ 1 ท่าทาง QSFP + และรองรับ 1 GbE, 10 GbE,และออโรรา อินเตอร์เฟซที่ส่งสตรีม IQ ความเร็วสูงไปยังคอมพิวเตอร์โฮสต์หรือ FPGA.
สถาปัตยกรรมการเรียงลําดับแบบยืดหยุ่นรองรับอ้างอิงเวลา 10 MHz, อ้างอิงเวลา PPS, การเข้า TX และ RX LO ภายนอก, และ GPSDO สําหรับแพลตฟอร์มการทดสอบ MIMO ที่มีความสอดคล้องระหว่างระยะUSRP-LW N321 สามารถนําเข้า TX และ RX LO มากกว่าความถี่สนับสนุน 450 MHz, ทําให้มันเหมาะสําหรับการสร้างหัวข้อขนาดใหญ่ที่มีความสอดคล้องกับระยะที่เหมาะสําหรับหัวข้อวิจัยไร้สายที่ก้าวหน้าหลายประเภทUSRP-LW N321 สามารถส่งออก TX และ RX LO ในระบบ Star ไปยังอุปกรณ์ USRP-LW N321 อีกหลายหน่วย.
USRP-LW N321 ใช้การพัฒนาซอฟต์แวร์ล่าสุดของ UHD เพื่อปรับปรุงการควบคุมและการจัดการของอุปกรณ์หลายอันในเครือข่ายอัพเดทซอฟต์แวร์, การรีบูท, การรีเซ็ตเป็นสถานะโรงงาน และการติดตามสุขภาพของระบบ
ลักษณะหลัก:
รายละเอียดเทคนิค
| ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย | ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย |
| การรับ | การเปิดตัว | ||||
| จํานวนช่องทาง | 2 | - | จํานวนช่องทาง | 2 | - |
| ระยะการเพิ่ม | -16 ~ 34 | dB | ระยะการเพิ่ม | -30 ~ 25 | dB |
| การเพิ่มความเร็ว | 1 | dB | การเพิ่มความเร็ว | 1 | dB |
| พลังการเข้าสูงสุด | - 15 | dBm | พลังการเข้าสูงสุด | - 15 | dBm |
| ธนาคารกรอง |
450 ~ 760 760 ~ 1100 1100 ~ 1410 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
MHz | ธนาคารกรอง |
450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000 |
MHz |
| ระยะความถี่ของออสซิลเลเตอร์ท้องถิ่นภายนอกสามารถ input | 0.45 ~ 6 | กิโลกรัม | ระยะความถี่ของออสซิลเลเตอร์ท้องถิ่นภายนอกสามารถ input | 0.45 ~ 6 | กิโลกรัม |
| เวลาการปรับ | 245 | μs | เวลาการปรับ | 245 | μs |
| เวลาเปลี่ยน TX/RX | 750 | μs | เวลาเปลี่ยน TX/RX | 750 | μs |
| การแปลงและการทํางานของนาฬิกา | พลังงาน | ||||
| อัตราตัวอย่าง | 200,245.76,250 | สังกัด | ความดันเข้าแบบ DC | 12,7 | V,A |
| ความละเอียดของ ADC | 14 | บิต | การบริโภคพลังงาน | 60 ~ 80 | W |
| ความละเอียดของ DAC | 16 | บิต | คุณสมบัติทางกายภาพ | ||
| ขนาด | 380×220×45 | mm | |||
| ความมั่นคงความถี่ GPSDO ไม่ล็อค | 0.1 | ppm | น้ําหนัก | 3.4 | กก |
| GPSDO PPS เทียบกับความแม่นยํา UTC | < 8 | ns | ความต้องการสภาพแวดล้อมการทํางาน | ||
| ความมั่นคงของความช้า GPSDO |
<+/-50 3 25 |
ชั่วโมง °C |
ระยะการทํางานคง | 0 ~ 50 | °C |
| ระยะอุณหภูมิในการเก็บรักษา | -40 ~ 70 | °C | |||
|
|
