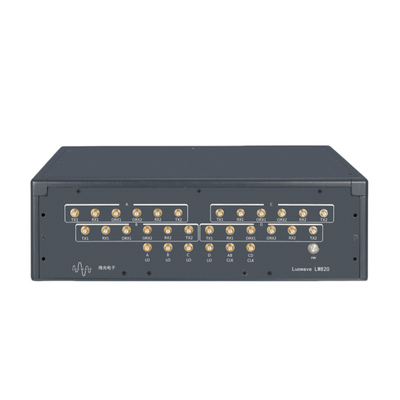

Luowave LW820 เป็นอุปกรณ์ระดับความสามารถสูง 8 ช่องที่พัฒนาโดยตัวเองโดย Wuhan Luowave Electronics Co., Ltd.สร้างขึ้นบน ADRV9009 และ Xilinx UltraScale+ ZU11EG พลาตฟอร์ม, มันทํางานในช่วงความถี่ 75 MHz ถึง 6 GHz, ด้วยความกว้างแบนด์เวททันทีสูงสุด 200 MHz ต่อช่องทางการนํามาใช้ระบบการจัดการนาฬิกาที่แม่นยํา และกลไกการประมวลผลสัญญาณที่ร่วมกัน, Luowave LW820 ให้ความสอดคล้องระยะที่โดดเด่นและการทํางานร่วมกัน ทําให้มันเหมาะสมสําหรับระบบสื่อสารไร้สายที่ซับซ้อน เช่นเครือข่าย 5Gการประมวลผลสัญญาณราดาร์, การสื่อสารทางดาวเทียม และการค้นหาทิศทางของสเปคตรัมทางอวกาศ

ลักษณะ

• ในเครื่อง Xilinx Zynq UltraScale+ MPSoC ZU11EG
• ชิป RF ADRV9009 ของ ADI ระยะ RF: 75 MHz 6 GHz
• 8 TX และ 8 RX ความกว้างแบนด์เวททันที: สูงสุด 200 MHz ต่อช่องทาง
• การปะสมระยะหลายอุปกรณ์: < 1 ° ความเบี่ยงเบนความสอดคล้องระยะ, ตอบสนองความต้องการที่เข้มงวดสําหรับการสื่อสาร 5G, การตรวจจับระยะ radar และการใช้งานที่สําคัญในระยะอื่น ๆ
• การสนับสนุนการขยายความกว้างของแบนด์วิท: ทําให้สามารถใช้ระบบคลื่นมิลลิเมตรได้อย่างรวดเร็ว
• อินเตอร์เฟซความเร็วสูง: Gigabit Ethernet และ PCIe สําหรับการถ่ายทอดข้อมูลความเร็วสูง
• การสนับสนุน GPIO อินเตอร์เฟซทั่วไปและความสามารถในการแก้ไข JTAG
• รองรับการอ้างอิงเวลาภายนอกและอ้างอิงเวลา PPS

ภาพบล็อก

สภาพแวดล้อมการพัฒนา

รองรับซอฟต์แวร์และโครงสร้างการพัฒนาหลายอย่าง, รวมถึง GNU Radio, LabVIEW, MATLAB เป็นต้นซึ่งสามารถตอบสนองความต้องการต่างๆ ตั้งแต่การพัฒนาต้นแบบอย่างรวดเร็ว ถึงการประมวลผลในเวลาจริงที่มีประสิทธิภาพสูง.

การทดสอบการปะสมระยะ

Luowave LW820 มี 4 ชิ้นของ ADRV9009 มันไม่เพียงแต่มีกลไกการปรับปรุงระยะหลายชิป แต่ยังรวมฟังก์ชันการปรับระดับดิจิตอลที่สามารถดําเนินการปรับระดับเฟสในวงจรภายใน. นี้เพิ่มเติมปรับปรุงผลงานการปะสมระยะในกรณีที่ชิปหลายชิปทํางานร่วมกันและการประมวลผลสัญญาณที่ซับซ้อนมีส่วนร่วมLuowave LW820 สามารถรักษาความมั่นคงและแม่นยําการปะสมระยะ, ตอบโจทย์ความต้องการการใช้งานที่เข้มงวดสําหรับการร่วมกันระยะในการสื่อสาร 5G, การตรวจจับราดาร์, ฯลฯ และเพิ่มประสิทธิภาพการทํางานของระบบโดยรวมความผิดพลาดความสม่ําเสมอของ synchronization ระยะสามารถถึง 1 °.
