ระบบวิทยุที่กําหนดด้วยซอฟต์แวร์ทั่วไป USRP-LW 2940, 40MHz

USRP-LW 2940 เป็นแพลตฟอร์มวิทยุที่กําหนดด้วยซอฟต์แวร์ (SDR) ที่สามารถปรับขนาดได้และมีประสิทธิภาพสูง สําหรับการออกแบบและใช้ระบบสื่อสารไร้สายรุ่นใหม่มันประกอบด้วย USRP-LW X310 และสอง WBX-LW 40MHz RF บอร์ดลูกสาว

รายการUSRP-LW 2940สถาปัตยกรรมฮาร์ดแวร์รวมสล็อตลูกพาน์เบนด์ขยายสองสล็อตที่มีความกว้างขวางของแบนด์ถึง 40M จาก 50 MHz ถึง 2.2 GHz และมีอินเตอร์เฟซความเร็วสูงหลายตัวให้เลือก (PCIe,พอร์ต Gigabit/10 Gigabit Ethernet), รวมทั้ง FPGA Kintex-7 ที่สามารถเขียนโปรแกรมได้USRP-LW 2940ใช้ตัวขับ UHD cross-platform แหล่งเปิด มีจํานวนมากของกรอบการพัฒนา สถาปัตยกรรมอ้างอิงที่สอดคล้อง และโครงการแหล่งเปิด

ในฐานะหลักการประมวลผลดิจิตอลของUSRP-LW 2940XC7K410T FPGA ให้ความเชื่อมต่อความเร็วสูงระหว่างส่วนประกอบหลักทั้งหมด รวมถึง RF แอนด์เอ็นด์ อินเตอร์เฟซโฮสต์ และความจํา DDR3FPGA ตามปกติให้ UHDs ทั้งหมดสําหรับการควบคุมการปรับเปลี่ยนดิจิตอลลงและปรับเปลี่ยนดิจิตอลขึ้น, การปรับความถี่ละเอียด, และบางบล็อกฟังก์ชัน DSP อื่น ๆ ผู้ใช้สามารถใช้ประโยชน์จากพื้นที่ว่างของ Kintex-7 FPGA ที่รวยในแหล่งทรัพยากร, บวกกับกรอบการพัฒนา RFNoC ที่สนับสนุนโดย USRP,เพื่อพัฒนาและนํามาใช้ โมดูลการประมวลผล DSP ของตนเอง.

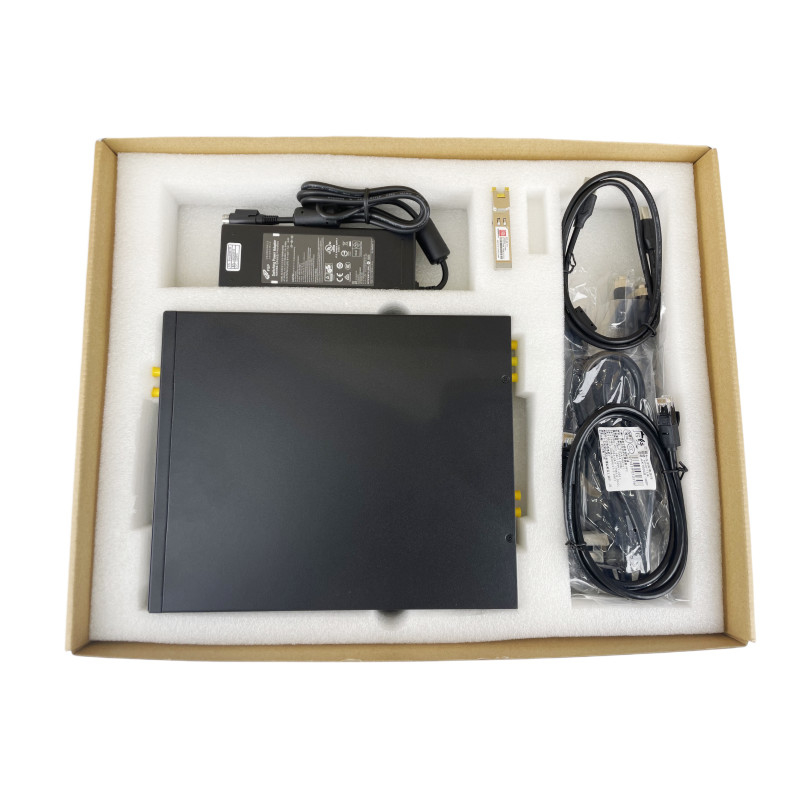

รายการUSRP-LW 2940ชุดอุปกรณ์ประกอบด้วย: 1 ชุดUSRP-LW 2940หน่วยหลัก สายเคเบิล Gigabit แอดป์เตอร์ SFP+ Gigabit แอดป์เตอร์พลังงาน สายเคเบิล USB2.0 JTAG สายเคเบิล RF สายสมา 4 ราก

ตารางเปรียบเทียบผลงานของ FPGA ของ Ethernet Port Series และ X Series

รายการUSRP-LW 2940เปิดให้บริการหลายรูปแบบของอินเตอร์เฟซความเร็วสูงที่จะเลือกจากบนแพนเนลของอุปกรณ์ การพาน Gigabit Ethernet เป็นหนึ่งในวิธีการที่ง่ายที่สุดและที่ใช้กันมากที่สุดในการเชื่อมต่อสําหรับแอพลิเคชั่นที่มีความกว้างขวางแบนด์วิธขยายและความช้าต่ํา, เช่นการศึกษา PHY / MAC, X310 ให้บริการอินเตอร์เฟซบัส PCIe x4 ที่มีประสิทธิภาพสําหรับการปฏิบัติการที่กําหนดได้นี้.การเข้าถึง 10 กิกะบิต เป็นทางเลือกที่ดีที่สุด.

รายการUSRP-LW 2940มีคุณสมบัติเพิ่มเติมมากมายที่จะช่วยการใช้งานแบบไร้สายอื่น ๆ เช่น ในการออกแบบ FPGA, DDR3 1GB บน motherboard สามารถใช้เป็นการเก็บข้อมูลและการเก็บข้อมูลGPSDO ทางเลือกภายในให้ความแม่นยําสูง อัตราส่วนของการอ้างอิงเมื่อปรับสynchronized กับระบบ GPS ด้วยความช้าในการปรับสynchronization ของน้อยกว่า 50ns.อนุญาตให้ผู้ใช้บริการควบคุมองค์ประกอบภายนอก เช่น เครื่องขยายเสียงและสวิตช์ผ่านอินเตอร์เฟซ GPIO, การสนับสนุนการเข้า เช่น การกระตุ้นเหตุการณ์, และสังเกตสัญญาณแก้ไขUSRP-LW 2940ยังมีตัวปรับ JTAG ภายในที่ทําให้ผู้พัฒนาสามารถลากและแก้ไขความผิดพลาดภาพ FPGA ใหม่ได้ง่าย
