USRP X310 ระบบส่งสัญญาณวิดีโอไร้สาย 4x4 MIMO-OFDM

ระบบมอดูเลต MIMO-OFDM

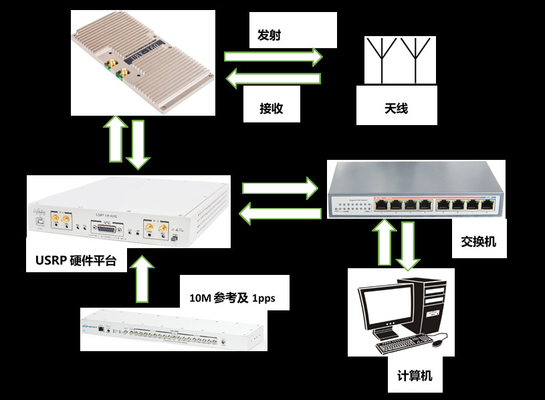

บนพื้นฐานของ USRP-LW X310 และ RF บอร์ดลูก RF UBX-LW 160M ระบบ 4x4 MIMO-OFDM ถูกสร้างขึ้นอย่างประสบความสำเร็จแผนภาพบล็อกการเชื่อมต่อระบบแสดงในรูปต่อไปนี้:

หลักการใช้งานระบบแสดงในรูปต่อไปนี้:

• คอมพิวเตอร์โฮสต์ดำเนินการเข้ารหัสข้อมูลเชิงพื้นที่-เวลาและมอดูเลต OFDM เพื่อสร้างข้อมูลการมอดูเลตเบสแบนด์
• คอมพิวเตอร์โฮสต์ส่งข้อมูลผ่านกิกะบิตสวิตช์ไปยัง USRP-LW X310 สองตัวสำหรับการประมวลผลเพิ่มเติม: การแปลงสัญญาณดิจิทัลครั้งแรก จากนั้นผ่านการแปลง DAC ซึ่งแปลงสัญญาณดิจิทัลเป็นสัญญาณแอนะล็อก
• บอร์ดลูกจะแปลงสัญญาณเบสแบนด์เป็นความถี่ที่กำหนดโดยการแปลงอัพ จากนั้นเสาอากาศจะส่งสัญญาณออก
• เสาอากาศที่ปลายรับสัญญาณรับสัญญาณในสภาพแวดล้อมแม่เหล็กไฟฟ้า
• บอร์ดลูกที่ปลายทางรับจะแปลงสัญญาณไฟฟ้า แปลงสัญญาณที่ประมวลผลเป็นแอนะล็อกเป็นดิจิทัลจาก ADC ใน USRP-LW X310 แล้วส่งไปที่ FPGA สำหรับการแปลงดาวน์แบบดิจิทัล แล้วส่งข้อมูลที่ประมวลผลผ่าน สวิตช์ส่งผ่านไปยังคอมพิวเตอร์โฮสต์เพื่อดำเนินการต่อไป
• คอมพิวเตอร์แม่ข่ายจะขยายสัญญาณ BYDM ถอดรหัสการเข้ารหัสแบบ spatio-temporal และกู้คืนข้อมูลเบสแบนด์
