| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | X310 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

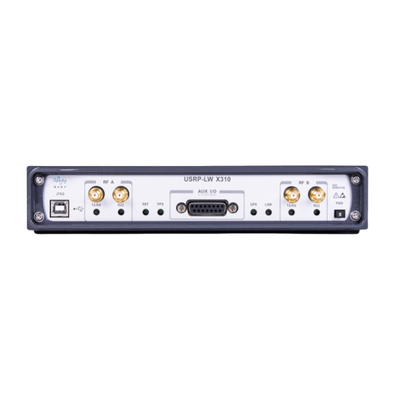

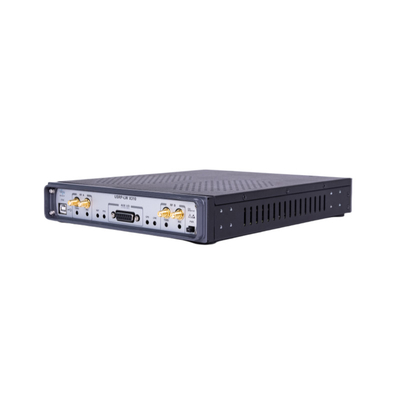

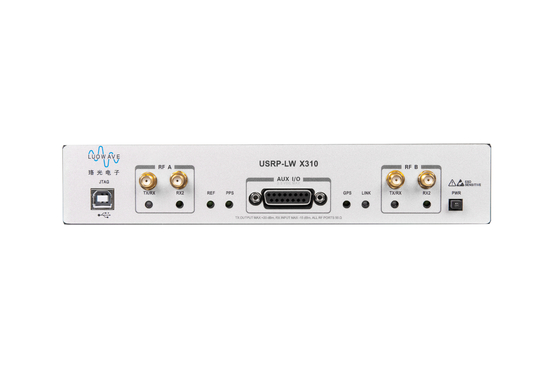

Kintex-7 FPGA, USRP-LW X310
วิทยุที่กำหนดโดยซอฟต์แวร์,USRP-LW X310, เข้ากันได้กับ ETTUS USRP X310
ภาพรวมผลิตภัณฑ์
สถาปัตยกรรมฮาร์ดแวร์รวมสล็อตบอร์ดแบนด์วิดธ์ขยายสองช่องที่ครอบคลุม DC – 6 GHz พร้อมแบนด์วิดธ์เบสแบนด์สูงถึง 160 MHz, ตัวเลือกอินเทอร์เฟซความเร็วสูงหลายตัว (PCIe, 10 GigE คู่, 1 GigE คู่) และ Kintex- ที่ผู้ใช้ตั้งโปรแกรมได้ขนาดใหญ่ 7 FPGA ในเดสก์ท็อปที่สะดวกหรือ 1U ฟอร์มแฟคเตอร์ครึ่งกว้างครึ่งทางที่ติดตั้งกับแร็คได้นอกเหนือจากการมอบประสิทธิภาพฮาร์ดแวร์ที่ดีที่สุดในระดับเดียวกันแล้ว สถาปัตยกรรมซอฟต์แวร์โอเพนซอร์สของ X310 ยังรองรับไดรเวอร์ UHD ข้ามแพลตฟอร์ม ทำให้เข้ากันได้กับเฟรมเวิร์กการพัฒนาที่ได้รับการสนับสนุน สถาปัตยกรรมอ้างอิง และโปรเจ็กต์โอเพ่นซอร์สจำนวนมาก
FPGA ที่ผู้ใช้ตั้งโปรแกรมได้ประสิทธิภาพสูง
ที่หัวใจของ USRP X310 XC7K410T FPGA ให้การเชื่อมต่อความเร็วสูงระหว่างส่วนประกอบหลักทั้งหมดภายในอุปกรณ์ ซึ่งรวมถึงส่วนหน้าของวิทยุ อินเทอร์เฟซโฮสต์ และหน่วยความจำ DDR3แกน FPGA เริ่มต้นที่มาพร้อมกับ UHD ให้บล็อกการทำงานทั้งหมดสำหรับการแปลงลงและการแปลงแบบดิจิทัล การปรับความถี่ละเอียด และฟังก์ชัน DSP อื่นๆ ทำให้สามารถใช้แทนกันได้กับอุปกรณ์ USRP อื่นๆ โดยใช้สถาปัตยกรรม UHDKintex-7 FPGA ขนาดใหญ่ให้พื้นที่เพิ่มเติมสำหรับนักพัฒนาในการรวมบล็อก DSP ที่กำหนดเองและเข้ากันได้กับกรอบงานการพัฒนาที่สนับสนุน USRP จำนวนมาก สถาปัตยกรรมอ้างอิง และโครงการโอเพ่นซอร์ส
| USRP N210 | USRP X300 | USRP X310 | |
| FPGA | สปาร์ตัน3 XC3SD3400A | Kintex 7-325T | Kintex 7 -410T |
| ลอจิกเซลล์ | 53k | 328k | 406k |
| หน่วยความจำ | 2,268 Kb | 16,020 Kb | 28,620 Kb |
| ตัวคูณ | 126 | 840 | 1540 |
| อัตรานาฬิกา | 100 MHz | 200 MHz | 200 MHz |
| แบนด์วิดท์สตรีมมิ่งต่อช่อง (16 บิต) | 25 MS/วินาที | 200 MS/วินาที | 200 MS/วินาที |
ตัวเลือกอินเทอร์เฟซความเร็วสูงหลายตัว
USRP X310 มีตัวเลือกอินเทอร์เฟซหลายแบบนอกกรอบ 1 GigE เป็นวิธีที่สะดวกในการเริ่มต้นสำหรับแบนด์วิดธ์ที่ขยายและแอปพลิเคชันที่มีเวลาแฝงที่ต่ำกว่า เช่น การวิจัย PHY/MAC PCIe x4 ให้บัสที่มีประสิทธิภาพสำหรับการดำเนินการที่กำหนดแอปพลิเคชันที่ใช้เครื่องบันทึกเครือข่ายหรือโหนดการประมวลผลหลายโหนดสามารถให้บริการได้ดีที่สุดด้วยตัวเลือกอินเทอร์เฟซ 10 GigE
แผนภาพ
ประสิทธิภาพโดยละเอียด:
พารามิเตอร์ทางเทคนิค:
สรุปผลิตภัณฑ์:

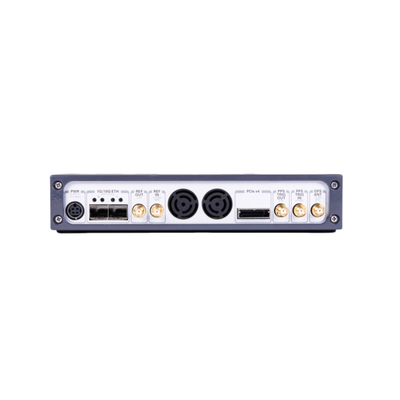

USRP-LW X310 มีอินเทอร์เฟซความเร็วสูงให้เลือกหลากหลายบนแผงของกล่อง พอร์ต Gigabit Ethernet เป็นวิธีที่ง่ายที่สุดในการเชื่อมต่อสำหรับแอปพลิเคชันที่มีแบนด์วิดท์ขยายและเวลาแฝงต่ำ เช่น การวิจัย PHY/MAC LW X310 มอบอินเทอร์เฟซบัส PCIe x4 ที่มีประสิทธิภาพสำหรับการดำเนินการที่กำหนดเมื่อแอปพลิเคชันใช้บันทึกเครือข่ายหรือการประมวลผลหลายโหนด พอร์ต 10G เป็นตัวเลือกที่ดีที่สุดUSRP-LW X310 มีคุณสมบัติเพิ่มเติมมากมายที่จะช่วยเหลือแอปพลิเคชันไร้สายอื่นๆตัวอย่างเช่น ในการออกแบบ FPGA 1GB DDR3 บนเมนบอร์ดสามารถใช้เป็นบัฟเฟอร์ข้อมูลและจัดเก็บข้อมูลได้GPSDO ภายในที่เป็นตัวเลือกให้การอ้างอิงความถี่ที่แม่นยำสูงเมื่อซิงโครไนซ์กับระบบ GPS โดยมีความล่าช้าในการซิงโครไนซ์น้อยกว่า 50nsอนุญาตให้ผู้ใช้ควบคุมส่วนประกอบภายนอก เช่น แอมพลิฟายเออร์และสวิตช์ผ่านอินเทอร์เฟซ GPIO รองรับอินพุต เช่น ทริกเกอร์เหตุการณ์ และสังเกตสัญญาณดีบักUSRP-LW X310 ยังมีอะแดปเตอร์ JTAG ภายในที่ช่วยให้นักพัฒนาสามารถโหลดและดีบักอิมเมจ FPGA ใหม่ได้อย่างง่ายดาย
สภาพแวดล้อมการพัฒนาระบบ:
การเปรียบเทียบประสิทธิภาพระหว่าง Networked series และ X series FPGA:

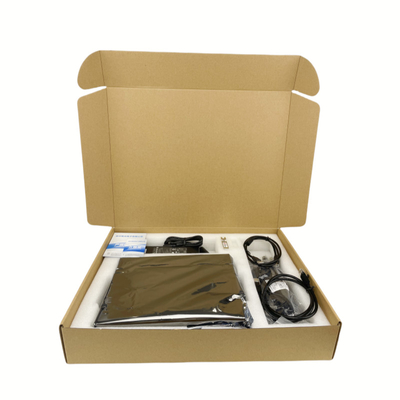

รวมอยู่ในอุปกรณ์นี้:
1. USRP-LW X310
2. พอร์ตเครือข่ายกิกะบิต
3. อะแดปเตอร์ SFP+Gigabit
4. พาวเวอร์ซัพพลาย
5. สาย USB2.0JTAG
6. สายเคเบิล SMA-Bulkhead สี่เส้น
การทดสอบ USRP-LW X310
สามารถดูรายงานการทดสอบของ X310 และบอร์ดลูก 3 ตัว (WBX, SBX, UBX) ได้ในรายละเอียดของบอร์ดลูก
|
|
