รายละเอียดสินค้า:
|

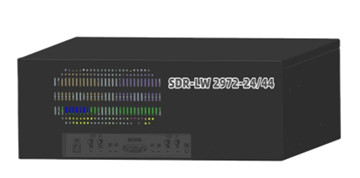

SDR-LW 2972-24/44 เป็นผลิตภัณฑ์ล่าสุดที่พัฒนาโดย Wuhan Luowave SDR โดยอิงจากอุปกรณ์วิทยุคลาสสิก SDR-LW 2972 ความถี่การส่งและรับเพิ่มขึ้นเป็น 24GHz/44 GHz ในขณะที่สืบทอดฟังก์ชันและข้อได้เปรียบทั้งหมดของ ต้นฉบับ 2972.
การแนะนำสินค้า
SDR-LW 2972-24/44 ใช้การออกแบบที่ส่วนหน้า RF รวมอยู่ใน AD9361AD9361 สามารถรองรับการแปลงขึ้นและลงของความถี่ที่ปลาย RF ได้โดยตรง และสามารถให้แบนด์วิธ 56MHz แบบเรียลไทม์และลิงก์สัญญาณสองทางของ AD9361 ถูกนำมาใช้เพื่อให้ความสามารถ MIMO ที่สอดคล้องกันคอมพิวเตอร์โฮสต์สามารถดำเนินการประมวลผลสัญญาณและควบคุม AD9361 ได้โดยใช้ชุดการดำเนินการบน FPGA ของรุ่น Spartan6 XC6SLX150 ผ่านพอร์ต USB 3.0SDR-LW 2972-24/44 ให้ทรูพุตสูงสุด 61.44MS /sอุปกรณ์นี้ใช้ไดรเวอร์ UHD ข้ามแพลตฟอร์มแบบโอเพ่นซอร์ส และ UHD รองรับแอปพลิเคชันและเฟรมเวิร์ก SDR ส่วนใหญ่ เช่น GNU Radio, Matlab และ Lab View
สถานการณ์การใช้งานทั่วไป
ผลิตภัณฑ์ชุดคลื่นมิลลิเมตร Luowave ใหม่สามารถรองรับ: แอปพลิเคชัน 5G FR2;การสร้างและวิเคราะห์สัญญาณเวกเตอร์แอปพลิเคชั่นสื่อสารผ่านดาวเทียมแอปพลิเคชันการวัดช่องสัญญาณแอปพลิเคชั่นรวมการรับรู้การสื่อสาร
แอปพลิเคชัน 5G FR2:
วีการสร้างและวิเคราะห์สัญญาณเอคเตอร์:
แอปพลิเคชั่นการสื่อสารผ่านดาวเทียม:
แอปพลิเคชันการวัดช่อง:
การประยุกต์ใช้การรับรู้การสื่อสารแบบบูรณาการ:
คุณสมบัติหลัก
| โปรเซสเซอร์ i7 พร้อม Linux RTOS | อินเตอร์เฟส USB 3.0 |
| 500GB SSD แรม 16GB | Spartan6 XC6SLX150 FPGA ในตัว |
| ครอบคลุมความถี่ 70MHz- 24GHz/44 GHz | สนับสนุนการอ้างอิงนาฬิกาภายนอกและการอ้างอิงเวลา PPS |
| รองรับการส่งสัญญาณ 2 เครื่องและเครื่องรับ 2 เครื่องพร้อมกัน | |
| กรอบการพัฒนา RFNoC FPGA | รองรับวิทยุ GNU, Lab View, Matlab |
คอมพิวเตอร์อุตสาหกรรม
| โปรเซสเซอร์ | อินเทล I7 9700 |
| การ์ดหน่วยความจำ | 16G |
| ยูเอสบี | ยูเอสบี 3.0 |
| พอร์ตเครือข่าย | อาร์เจ45 |
| อินเทอร์เฟซการแสดงผล | เอชดีเอ็มไอ |
FPGA และเบสแบนด์
| เอฟพีจีเอ | สปาร์ตัน 6 XC6SLX150 |
| แรม | 1G |
| ความละเอียด ADC | 12 บิต |
| ความละเอียด DAC | 12 บิต |
| อัตราการสุ่มตัวอย่าง ADC | 61.44 ม./ส |
ในฐานะที่เป็นแกนประมวลผลดิจิตอลของ SDR-LW 2972 - 24/44 Spartan 6 XC6SLX150 ให้การเชื่อมต่อความเร็วสูงโดยตรงกับส่วนประกอบหลักทั้งหมด รวมถึงส่วนหน้า RF อินเทอร์เฟซโฮสต์ และหน่วยความจำ DDR3FPGA เริ่มต้นให้ UHD ทั้งหมดสำหรับการแปลงลงแบบดิจิทัลและการแปลงแบบดิจิทัลขึ้น การปรับความถี่แบบละเอียด และบล็อกการทำงาน DSP อื่นๆผู้ใช้สามารถพัฒนาและใช้โมดูลการประมวลผล DSP ของตนเองได้โดยใช้พื้นที่สำรอง FPGA ที่มีอยู่มากมายและกรอบการพัฒนาที่สนับสนุนโดย USRP
ดัชนี RF
| ตค่าไถ่ | รการรับ | ||
| จำนวนช่อง | 2 | จำนวนช่อง | 2 |
| ช่วงความถี่ | 70MHz- 24GHz/ 44GHz | ช่วงความถี่ | 70MHz- 24GHz/ 44GHz |
| ความแม่นยำของออสซิลเลเตอร์ในท้องถิ่น | 2 แผ่นต่อนาที | ||
| กำลังขับสูงสุด | 10dBm | กำลังไฟฟ้าเข้าสูงสุด | -15dBm |
| ได้รับช่วง | 90dB | ได้รับช่วง | 75dB |
| ได้รับขั้นตอน | 1dB | ได้รับขั้นตอน | 1dB |
| แบนด์วิธแบบเรียลไทม์สูงสุด | 56MHz | แบนด์วิธแบบเรียลไทม์สูงสุด | 56MHz |
| รูปเสียงรบกวน | 9dB | ||
พลัง
| แรงดันไฟฟ้า | 220V |
| หมุนเวียน | 2 สูงสุด |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0-50 ℃ |
| ระดับความสูงสูงสุด | 2000ม |
| ความชื้น | 10%-90% (ไม่มีการควบแน่น) |
| สิ่งแวดล้อม | ในร่มกลางแจ้ง |
| ขนาดทางกายภาพ | 41.1*43.8*10.4ซม |
| น้ำหนัก ( SDR-LW 2972-24 ) | 6.73 กก |
| น้ำหนัก ( SDR-LW 2972-44 ) | 7.61 กก |
เครื่องประดับ
อุปกรณ์เสริม SDR-LW 2972-24/44 ประกอบด้วยสายไฟหนึ่งเส้น อะแดปเตอร์หนึ่งตัว เสาอากาศรอบทิศทางสี่ตัว สาย HDMI หนึ่งเส้น แป้นพิมพ์และเมาส์มาตรฐานหนึ่งชุด และจอภาพหนึ่งจอ (เลือกจอ LCD หรือแท็บเล็ตอย่างใดอย่างหนึ่ง)
| สภาพแวดล้อมซอฟต์แวร์ที่ติดตั้งไว้ล่วงหน้า | อูบุนตู, UHD, วิทยุ GNU | |
| บทช่วยสอนการใช้งาน USRP | วิดีโอ, คู่มือ | |
| เคส Gnuradio DEMO | การมอดูเลตแบบแอนะล็อก การมอดูเลตแบบดิจิทัล การตรวจจับสเปกตรัม ตัวรับส่งสัญญาณโทนเดียว วิทยุ | |
| ระบบสื่อสารของสถานีฐาน 4G-LTE แบบธรรมดาที่ใช้ SRSlte | ||
| ระบบส่งสัญญาณวิดีโอ | ||
| ระบบรับสัญญาณการบินพลเรือน ADS-B | ||
| บทเรียนการสอนอื่น ๆ | “หลักการสื่อสาร” | แหล่งการสื่อสาร แหล่งสัญญาณแอนะล็อก แหล่งทดลองดิจิทัล |
| โมเดลช่อง: AWGN การทดลองช่องที่จางลง | ||
| ระบบการมอดูเลตแบบอะนาล็อก: การมอดูเลต AM, DSB และการทดลองการมอดูเลต | ||
| “การสื่อสารเคลื่อนที่” | GMSK มอดูเลต 8PSK และการทดลองเดโมดูเลชัน | |
| "การประมวลผลสัญญาณดิจิทัล" | การสร้างสัญญาณบอกเวลาแบบไม่ต่อเนื่องและการทำงานพื้นฐาน | |
| "ซอฟต์แวร์วิทยุ" | การแสดงที่ซับซ้อนของสัญญาณเบสแบนด์พื้นที่สี่เหลี่ยมจัตุรัสแบบดิจิทัลและแบบจำลองพื้นฐานของการปรับพื้นที่สี่เหลี่ยมจัตุรัส | |
| วิดีโอแอปพลิเคชันเว็บไซต์อย่างเป็นทางการ | ||
ซอฟต์แวร์ที่ติดตั้งไว้ล่วงหน้าฟรี
ซอฟต์แวร์เสริมแบบชำระเงิน
| ทิศทางการสื่อสารเคลื่อนที่ | ระบบการซื้อ 5G RF |
| สถานีฐานอะนาล็อก 5G และระบบปลายทาง | |
| สถานีฐาน 4G และระบบปลายทางแบบอะนาล็อก | |
| ระบบ MIMO | |
| การสื่อสารแบบอะซิงโครนัส CDMA | |
| การจำลองช่อง | |
| การเชื่อมโยงข้อมูลทางยุทธวิธี ระบบจำลอง Link11 | |
| เรดาร์และการตรวจจับ | ระบบต่อต้านโดรน |
| เรดาร์ซอฟต์แวร์ | |
| ระบบส่งและวิเคราะห์สัญญาณ | ระบบบันทึกและเล่น RF |
| ระบบวิเคราะห์สเปกตรัม | |
| การส่งสัญญาณวิดีโอ OFDM MIMO | |
| การสื่อสารผ่านดาวเทียม | ระบบจำลอง GNSS |
| บทเรียน | “หลักการสื่อสาร” |
| “การสื่อสารเคลื่อนที่” | |
| "การประมวลผลสัญญาณดิจิทัล" | |
| "ซอฟต์แวร์วิทยุ" | |
| "หลักการเรดาร์" |
LUOWAVE แอพสโตร์:
"LUOWAVE App Store" เป็นแพลตฟอร์มซอฟต์แวร์แอปพลิเคชันของ LUOWAVEมีซอฟต์แวร์แอปพลิเคชันจำนวนมากที่พัฒนาโดย Luowave เองและบุคคลที่สามบนแพลตฟอร์ม รวมถึงการสื่อสารไร้สาย เรดาร์และการตรวจจับ การทดสอบและการวัดแบบไร้สาย การรับรู้ระยะไกลและการนำทาง แพลตฟอร์มการสอน และสาขาอื่นๆซอฟต์แวร์แอปพลิเคชันทั้งหมดบนแพลตฟอร์มได้รับการพัฒนาโดยใช้แพลตฟอร์มวิทยุซอฟต์แวร์ Luowave และเราจะดำเนินการตามขั้นตอนการทดสอบและการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้มั่นใจว่าซอฟต์แวร์มีความเสถียรและเชื่อถือได้ในเวลาเดียวกันLuowave appstore จะได้รับการอัปเดตอย่างต่อเนื่องว่าซอฟต์แวร์ใดเป็นซอฟต์แวร์ใหม่ล่าสุดและเหมาะสมที่สุด
ผู้ใช้วิทยุซอฟต์แวร์ส่วนใหญ่สามารถค้นหาและค้นพบแอปพลิเคชันที่ต้องการบนแพลตฟอร์มนี้ ช่วยลดเวลาและความพยายามในการพัฒนาซอฟต์แวร์ของตนเองเรายินดีต้อนรับ App นักพัฒนาที่ต้องการให้ซอฟต์แวร์แอปพลิเคชันของตนเองกับแพลตฟอร์มนี้และเราจะช่วยให้พวกเขาได้รับประโยชน์สูงสุดจากเทคโนโลยีฮาร์ดแวร์ใหม่ของเราในขั้นตอนการพัฒนาซอฟต์แวร์
กพี.พีเก็บ อินเทอร์เฟซแอปพลิเคชัน
