รายละเอียดสินค้า:
|

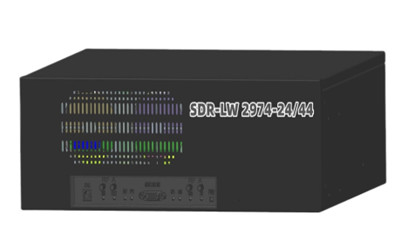

อุปกรณ์วิทยุซอฟต์แวร์อิสระ SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 เป็นผลิตภัณฑ์ล่าสุดที่พัฒนาโดย Wuhan Luowave SDR โดยอิงจากอุปกรณ์วิทยุแบบคลาสสิก SDR-LW 2974 ความถี่ในการส่งและรับเพิ่มขึ้นเป็น 24GHz / 44GHz ในขณะที่สืบทอดฟังก์ชันและข้อดีทั้งหมดของรุ่นก่อน.
การแนะนำสินค้า
SDR-LW 2974 - 24/44 ประกอบด้วยโปรเซสเซอร์ออนบอร์ด, FPGA และ RF ฟรอนต์เอนด์ผลิตภัณฑ์นี้มีโปรเซสเซอร์ Intel i7 ในตัว, 500GB SSD, หน่วยความจำ 16GBครอบคลุมความถี่ตั้งแต่ 10 MHz- 24GHz/44 GHz แบนด์วิธสูงสุด 160 MHzมีอินเทอร์เฟซความเร็วสูงให้เลือกหลายตัวเลือก (พอร์ต PCIe, Gigabit Ethernet และ 10 Gigabit Ethernet) และ Kintex-7 FPGA ที่ผู้ใช้ตั้งโปรแกรมได้เช่นเดียวกับอุปกรณ์ USRP ทั้งหมด อุปกรณ์นี้ใช้ไดรเวอร์ UHD ข้ามแพลตฟอร์มแบบโอเพ่นซอร์สที่รองรับแอปพลิเคชันและเฟรมเวิร์ก SDR ส่วนใหญ่ เช่น GNU Radio, Matlab และ LabView
สถานการณ์การใช้งานทั่วไป
ผลิตภัณฑ์ชุดคลื่นมิลลิเมตร Luowave ใหม่สามารถรองรับ: แอปพลิเคชัน 5G FR2;การสร้างและวิเคราะห์สัญญาณเวกเตอร์แอปพลิเคชั่นสื่อสารผ่านดาวเทียมแอปพลิเคชันการวัดช่องสัญญาณแอปพลิเคชั่นรวมการรับรู้การสื่อสาร
แอปพลิเคชัน 5G FR2:
การสร้างและวิเคราะห์สัญญาณเวกเตอร์:
แอปพลิเคชั่นการสื่อสารผ่านดาวเทียม:
แอปพลิเคชันการวัดช่อง:
การประยุกต์ใช้การรับรู้การสื่อสารแบบบูรณาการ:
คุณสมบัติหลัก
| โปรเซสเซอร์ i7 พร้อม Linux RTOS | อินเทอร์เฟซ JTAG |
| อินเทอร์เฟซ PCIe Gen 2 x4 | |
| 500GB SSD แรม 16GB | พอร์ต USB 3.0 สี่พอร์ต |
| ครอบคลุมความถี่ 10MHz-6GHz | พอร์ตคู่ SPF+ |
| แบนด์วิธทันทีสูงสุด 160M ต่อช่องสัญญาณ | Xilinx Kintex-7 FPGA ในตัว |
| รองรับการส่งสัญญาณ 2 เครื่องและเครื่องรับ 2 เครื่องพร้อมกัน | สนับสนุนการอ้างอิงนาฬิกาภายนอกและการอ้างอิงเวลา PPS |
| กรอบการพัฒนา RFNoC FPGA | รองรับวิทยุ GNU, Matlab, LabView |
คอมพิวเตอร์อุตสาหกรรม
| โปรเซสเซอร์ | อินเทล I7 9700 |
| การ์ดหน่วยความจำ | 16G |
| เอสเอฟพี | 10Gbps |
| สาย PCIe | PCIe Gen 2x4 |
| อาร์เจ45 | 1Gbps |
FPGA และเบสแบนด์
| เอฟพีจีเอ | คินเท็กซ์-7 XC7K410T |
| แรม | 1G |
| ความละเอียด ADC | 14 บิต |
| ความละเอียด DAC | 16 บิต |
| อัตราการสุ่มตัวอย่าง ADC | 200 ม./วินาที |
ในฐานะแกนประมวลผลดิจิทัลของ SDR-LW 2974 - 24/44 Xilinx Kintex-7 FPGA ให้การเชื่อมต่อความเร็วสูงโดยตรงกับส่วนประกอบหลักทั้งหมด รวมถึงส่วนหน้า RF อินเทอร์เฟซโฮสต์ และหน่วยความจำ DDR3FPGA เริ่มต้นให้ UHD ทั้งหมดสำหรับการแปลงลงแบบดิจิทัลและการแปลงแบบดิจิทัลขึ้น การปรับความถี่แบบละเอียด และบล็อกการทำงาน DSP อื่นๆผู้ใช้สามารถพัฒนาและใช้โมดูลการประมวลผล DSP ของตนเองได้โดยใช้พื้นที่สำรอง FPGA ที่มีอยู่มากมายและกรอบการพัฒนาที่สนับสนุนโดย USRP
ดัชนี RF
| การแพร่เชื้อ | แผนกต้อนรับ | ||
| จำนวนช่อง | 2 | จำนวนช่อง | 2 |
| ช่วงความถี่ | 10MHz- 24GHz/ 44GHz | ช่วงความถี่ | 10MHz- 24GHz/ 44GHz |
| ขั้นตอนความถี่ | น้อยกว่า 1KHz | ขั้นตอนความถี่ | น้อยกว่า 1KHz |
| กำลังขับสูงสุด | 10dBm | กำลังไฟฟ้าเข้าสูงสุด | -15dBm |
| ได้รับช่วง | 31.5dB | ได้รับช่วง | 37.5dB |
| ได้รับขั้นตอน | 0.5dB | ได้รับขั้นตอน | 0.5dB |
| แบนด์วิธแบบเรียลไทม์สูงสุด | 160MHz | แบนด์วิธแบบเรียลไทม์สูงสุด | 160MHz |
| รูปเสียงรบกวน | 9dB | ||
พลัง
| แรงดันไฟฟ้า | 220V |
| หมุนเวียน | 2 สูงสุด |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | 0-50 ℃ |
| ระดับความสูงสูงสุด | 2000ม |
| ความชื้น | 10%-90% (ไม่มีการควบแน่น) |
| สิ่งแวดล้อม | ในร่มกลางแจ้ง |
ขนาดโครงสร้าง
| ขนาดทางกายภาพ | 44*32.8*13.3ซม |
| น้ำหนัก ( SDR-LW 2974-24 ) | 9.3 กก |
| น้ำหนัก ( SDR -LW 2974-44 ) | 10.2 กก |
เครื่องประดับ
อุปกรณ์เสริม SDR-LW 2974-24/44 ประกอบด้วยสายไฟหนึ่งเส้น เสาอากาศรอบทิศทางสี่เส้น สายเคเบิลเครือข่ายมาตรฐานหนึ่งเส้น สายเคเบิล DP เป็น HDMI หนึ่งเส้น โมดูล SFP หนึ่งเส้น สายเคเบิลข้อมูล USB หนึ่งเส้น แป้นพิมพ์และเมาส์มาตรฐานหนึ่งชุด จอภาพหนึ่งเครื่อง (เลือกได้ จอภาพ LCD หรือคอมพิวเตอร์แท็บเล็ตอย่างใดอย่างหนึ่ง)
ซอฟต์แวร์ที่ติดตั้งไว้ล่วงหน้าฟรี:
| สภาพแวดล้อมซอฟต์แวร์ที่ติดตั้งไว้ล่วงหน้า | อูบุนตู, UHD, วิทยุ GNU | |
| บทช่วยสอนการใช้งาน USRP | วิดีโอ, คู่มือ | |
| เคส Gnuradio DEMO | การมอดูเลตแบบแอนะล็อก การมอดูเลตแบบดิจิทัล การตรวจจับสเปกตรัม ตัวรับส่งสัญญาณโทนเดียว วิทยุ | |
| ระบบสื่อสารของสถานีฐาน 4G-LTE แบบธรรมดาที่ใช้ SRSlte | ||
| ระบบส่งสัญญาณวิดีโอ | ||
| ระบบรับสัญญาณการบินพลเรือน ADS-B | ||
| บทเรียนการสอนอื่น ๆ | “หลักการสื่อสาร” | แหล่งการสื่อสาร แหล่งสัญญาณแอนะล็อก แหล่งทดลองดิจิทัล |
| โมเดลช่อง: AWGN การทดลองช่องที่จางลง | ||
| ระบบการมอดูเลตแบบอะนาล็อก: การมอดูเลต AM, DSB และการทดลองการมอดูเลต | ||
| “การสื่อสารเคลื่อนที่” | GMSK มอดูเลต 8PSK และการทดลองเดโมดูเลชัน | |
| "การประมวลผลสัญญาณดิจิทัล" | การสร้างสัญญาณบอกเวลาแบบไม่ต่อเนื่องและการทำงานพื้นฐาน | |
| "ซอฟต์แวร์วิทยุ" | การแสดงที่ซับซ้อนของสัญญาณเบสแบนด์พื้นที่สี่เหลี่ยมจัตุรัสแบบดิจิทัลและแบบจำลองพื้นฐานของการปรับพื้นที่สี่เหลี่ยมจัตุรัส | |
| วิดีโอแอปพลิเคชันเว็บไซต์อย่างเป็นทางการ | ||
ซอฟต์แวร์แบบชำระเงินเพิ่มเติม:
| ทิศทางการสื่อสารเคลื่อนที่ | ระบบการซื้อ 5G RF |
| สถานีฐานอะนาล็อก 5G และระบบปลายทาง | |
| สถานีฐาน 4G และระบบปลายทางแบบอะนาล็อก | |
| ระบบ MIMO | |
| การสื่อสารแบบอะซิงโครนัส CDMA | |
| การจำลองช่อง | |
| การเชื่อมโยงข้อมูลทางยุทธวิธี ระบบจำลอง Link11 | |
| เรดาร์และการตรวจจับ | ระบบต่อต้านโดรน |
| เรดาร์ซอฟต์แวร์ | |
| ระบบส่งและวิเคราะห์สัญญาณ | ระบบบันทึกและเล่น RF |
| ระบบวิเคราะห์สเปกตรัม | |
| การส่งสัญญาณวิดีโอ OFDM MIMO | |
| การสื่อสารผ่านดาวเทียม | ระบบจำลอง GNSS |
| บทเรียน | “หลักการสื่อสาร” |
| “การสื่อสารเคลื่อนที่” | |
| "การประมวลผลสัญญาณดิจิทัล" | |
| "ซอฟต์แวร์วิทยุ" | |
| "หลักการเรดาร์" |
LUOWAVE แอพสโตร์:
"LUOWAVE App Store" เป็นแพลตฟอร์มซอฟต์แวร์แอปพลิเคชันของ LUOWAVEมีซอฟต์แวร์แอปพลิเคชันจำนวนมากที่พัฒนาโดย Luowave เองและบุคคลที่สามบนแพลตฟอร์ม รวมถึงการสื่อสารไร้สาย เรดาร์และการตรวจจับ การทดสอบและการวัดแบบไร้สาย การรับรู้ระยะไกลและการนำทาง แพลตฟอร์มการสอน และสาขาอื่นๆซอฟต์แวร์แอปพลิเคชันทั้งหมดบนแพลตฟอร์มได้รับการพัฒนาโดยใช้แพลตฟอร์มวิทยุซอฟต์แวร์ Luowave และเราจะดำเนินการตามขั้นตอนการทดสอบและการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้มั่นใจว่าซอฟต์แวร์มีความเสถียรและเชื่อถือได้ในเวลาเดียวกันLuowave appstore จะได้รับการอัปเดตอย่างต่อเนื่องว่าซอฟต์แวร์ใดเป็นซอฟต์แวร์ใหม่ล่าสุดและเหมาะสมที่สุด
ผู้ใช้วิทยุซอฟต์แวร์ส่วนใหญ่สามารถค้นหาและค้นพบแอปพลิเคชันที่ต้องการบนแพลตฟอร์มนี้ ช่วยลดเวลาและความพยายามในการพัฒนาซอฟต์แวร์ของตนเองเรายินดีต้อนรับ App นักพัฒนาที่ต้องการให้ซอฟต์แวร์แอปพลิเคชันของตนเองกับแพลตฟอร์มนี้และเราจะช่วยให้พวกเขาได้รับประโยชน์สูงสุดจากเทคโนโลยีฮาร์ดแวร์ใหม่ของเราในขั้นตอนการพัฒนาซอฟต์แวร์
แอพสโตร์ อินเทอร์เฟซแอปพลิเคชัน
