ระบบการสอนและฝึกอบรมต่อต้าน UAV

ระบบการสอนและการฝึกอบรมของเราเกี่ยวกับเครื่องบินไร้จรวด (Anti-UAV) เป็นการจําลองแบบสด ของเครื่องบินไร้จรวด (Anti-UAV) การตรวจสอบเครื่องบินไร้จรวด (Electronic Countermeasure)เพื่อให้นักเรียนสามารถเข้าร่วมและสัมผัสได้โดยตรงระบบทั้งหมดประกอบด้วย anti UAV ระบบย่อยทดลองการแก้ไขอิเล็กทรอนิกส์ และ anti UAV ระบบย่อยทดลอง GPS / remotecontrol jammingซึ่งสามารถใช้ในการดําเนินการรับรู้ UAV และ UAV ระบบควบคุมการยับยั้งการยับยั้งขวา.

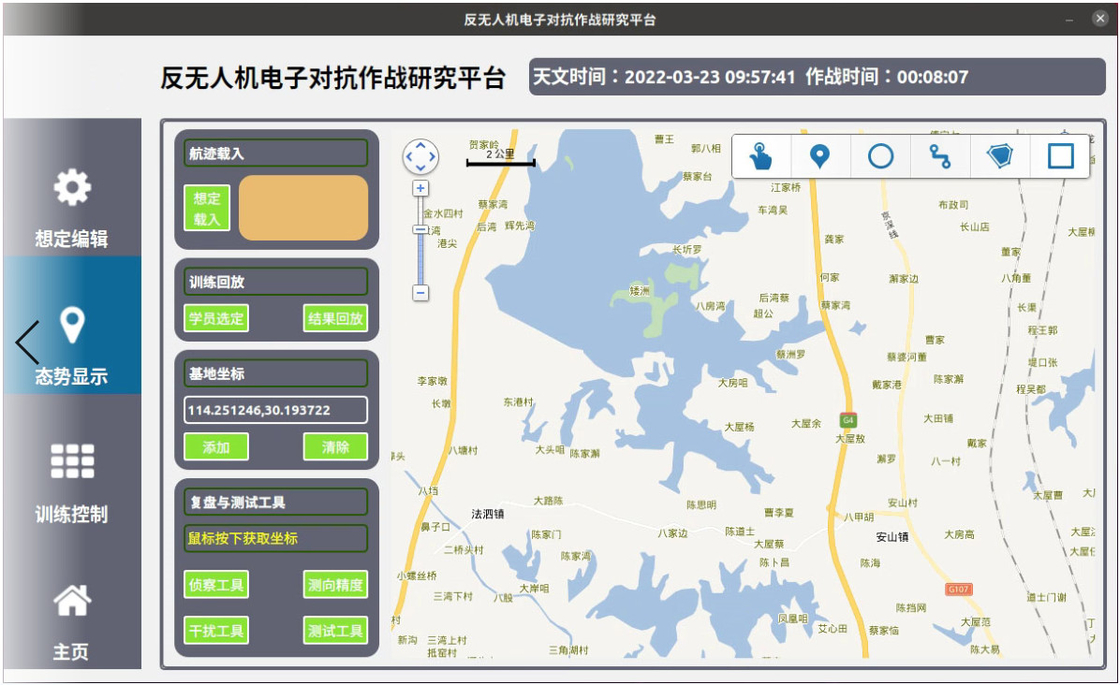

อินเตอร์เฟซแพลตฟอร์มวิจัยการต่อต้านเครื่องบินไร้คนขับ

พื้นฐานการวิจัยมาตรการต่อต้าน UAV อินเตอร์เฟซ-2

อินเตอร์เฟซของระบบรายงานคะแนนการฝึกอบรม

The anti UAV EW reconnaissance experiment subsystem is mainly used to carry out UAV data transmission or image transmission and other telemetry link signal reconnaissance experiments to realize telemetry signal reconnaissance and analysisระบบนี้ใช้ระบบอินเตอร์เฟโรเมตรระยะสองช่อง เพื่อวัดทิศทางของเป้าหมาย ให้การชี้แจงเป้าหมายสําหรับการปฏิบัติการต่อต้าน UAV ที่มีประสิทธิภาพระบบย่อยส่วนใหญ่ประกอบด้วย อุปกรณ์การสํารวจแบบอิเล็กทรอนิกส์ และโปรแกรมควบคุมการสํารวจสัญญาณโทรทัศน์ของ UAVในหมู่นั้น อุปกรณ์สํารวจการตอบสนองทางอิเล็กทรอนิกส์ เป็นส่วนใหญ่ที่รับผิดชอบในการสํารวจและสอดส่องสัญญาณโทรทัศน์ของ UAV;ซอฟต์แวร์ควบคุมการตรวจจับสัญญาณโทรเมตร UAV ส่วนใหญ่ได้รับการจัดหา, รวมถึงโมดูลวิเคราะห์สัญญาณโทรทัศน์, โมดูลควบคุม DF และโมดูลอื่น ๆ ซึ่งรับผิดชอบหลัก ๆ สําหรับการวิเคราะห์สัญญาณโทรทัศน์ของ UAV และการหาทิศทางโปรแกรมนี้ถูกพัฒนาขึ้นโดยหลักแล้วโดยใช้ LabView และ Matlabและสามารถพัฒนาใหม่ได้

The anti UAV GPS/telecontrol jamming experiment subsystem is mainly used to carry out suppression or deception jamming experiments on the UAV airborne GPS navigation system and flight telecontrol system, เพื่อให้เกิดการยับยั้งที่มีประสิทธิภาพบนระบบ GPS / ระบบนาวิเกชั่น remote control UAVทําให้มันไม่สามารถได้รับข้อมูลตําแหน่งที่ใช้ได้จริง หรือได้รับข้อมูลตําแหน่งที่ผิด หรือข้อมูลการควบคุมอุปกรณ์ยับยั้งจอจีพีเอสที่ป้องกัน UAV ส่วนใหญ่จะส่งสัญญาณจอจีพีเอสเท็จความแม่นยําสูง หรือสัญญาณยับยับความแรงสูงไปยัง UAV เป้าหมายทําให้เกิดอุปสรรคสําหรับระบบ GPS การนําทางของ UAV ที่เป้าหมาย และระบบควบคุมทางไกลโดยส่งผลต่อการควบคุมการบินของ UAV และทําให้มันเบี่ยงเบนจากเส้นทางการบินที่กําหนดไว้

หน้าที่ของระบบนี้คือ

• การตรวจพบ การจําแนกและการรับรู้สัญญาณการควบคุมทางไกลและสัญญาณการส่งภาพ
• การค้นหาทิศทางของ UAV
• การรบกวนสัญญาณ GPS
• การขัดขวางการเชื่อมต่อข้อมูลของ UAV
• การแสดงแผนที่ในเวลาจริง
