| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | USRP-LW B210 Plus |
| ราคา: | $2,250.00 |

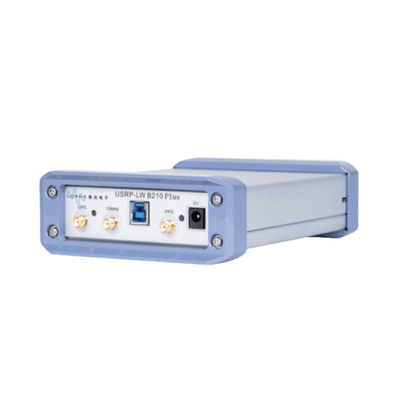

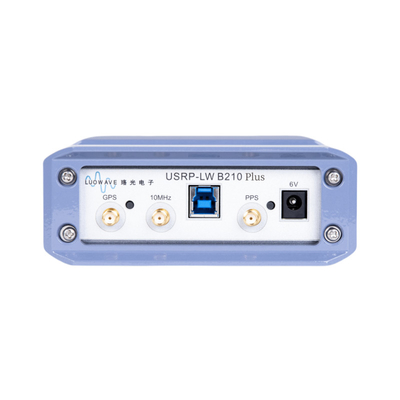

USRP-LW B210 Plus เป็นเครื่องเชื่อมต่อสูง2T2R อุปกรณ์วิทยุระดับอุตสาหกรรมทั่วไปที่กําหนดด้วยโปรแกรมที่มีความสามารถในการรับผ่านระบบโครงสร้างหลายแบบผ่านเครื่องขับเครื่องมือ USRP Hardware Driver (UHD) แหล่งที่เปิด, มันมี Xilinx ArtixTM 7 XC7A 200T FPGA ที่สามารถเขียนโปรแกรมได้. ด้วย AD9361 RF แฟรนท์เอ็นด์, USRP-LW B210 Plus สามารถให้ความกว้างแบนด์ไทม์ในเวลาจริงสูงสุด 56MHz.
เครื่องวิทยุ GNU
Matlab
UHD
Labview
รายละเอียด
| ความแรงดันเข้าแบบ DC | 6V | GPS Lock TCXO ความแม่นยํา | < 1ppb |
| อัตราการเก็บตัวอย่าง ADC (สูงสุด) | 61.44 MSps | การสะท้อนกระจกในแผ่นแผ่นเดียว | -40/-50dBc |
| LO การปฏิเสธ ((1GHz) | |||
| ความละเอียดของ ADC | 12 บิต | เสียงระยะ 1GHz | -102dBc/Hz@10KHz |
| ADC SFDR แบนด์กว้าง | 78dBc | เสียงระยะ 5GHz | -91dBc/Hz@10KHz |
| อัตราการเก็บตัวอย่าง DAC | 61.44 MSps | พลังการออก | 16dBm |
| การแก้ไขของ DAC | 12 บิต | IIP3 | -20dBm |
| อัตราการถ่ายทอดสูงสุดกับเจ้าภาพ (16b) | 61.44 MSps | รายการเสียง | < 8.5dB |
| ความแม่นยําของออสซิลเลาเตอร์ท้องถิ่น | ±2.0ppm | ปลดล็อค GPS TCXO ความแม่นยํา | ± 75ppb |
| เครื่องประมวลผล ((เพียงสําหรับ Chassis) | I7 8700 | ความจํา ((สําหรับ Chassis เท่านั้น) | 16G |
| ความดัน ((เฉพาะสําหรับ Chassis) | 220V | ปัจจุบัน ((สําหรับ Chassis เท่านั้น) | 3A MAX |
| ขนาด | 0.8กิโลกรัม | น้ําหนัก | 17.9*12.7*4.8 ซม. |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (โมดูล) | USRP-LW B205 (board) |
| ภาพ |
|
|
|
|
|
|
|
|
| ระยะความถี่ | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | สนับสนุน 2 บอร์ดลูกสาว | เครื่องยนต์ยนต์ยนต์ | เครื่องยนต์ยนต์ยนต์ | สนับสนุน 1 บอร์ดลูก | ไม่สนับสนุน | |||
| แบนด์วิดท์สูงสุด | 160MHz แต่ละตัว | 200MHz แต่ละอัน | 100MHz แต่ละตัว |
ความกว้าง 8 บิต:80MHz แต่ละตัว ความกว้าง 16 บิต:25MHz แต่ละตัว |
56MHz แต่ละตัว | |||
| ช่องหมายเลขไม่ | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADCs: ADS62P48 DACs: AD9146 |
ADCs: AD9695B DACs:DAC37J82 |
AD9371
|
ADCs:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| รูปแบบ FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx สปาร์ตาน 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx อาร์ติกซ์ 7 |
| อินเตอร์เฟซข้อมูล | จิก ท่าเรือ10GbE Port
PCIE x4
|
จิก ท่าเรือ10GbE Port
QSFP ((2*10G)
A-USB
ไมโครสหรัฐ
|
จิก ท่าเรือ10GbE Port
A-USB,ไมโคร USB
|
Port Ethernet กิกะบิต | พอร์ตอีเทอร์เน็ต USB20 | USB30 | ||
| ขนาด (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| ราคาต่อหน่วย | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
เราเป็นใคร
ผู้ให้บริการอุปกรณ์วิทยุและโซลูชั่นโปรแกรมชั้นนําของจีน ตั้งแต่ปี 2012 ผลิตภัณฑ์ขายร้อนรวมถึง:
ทําไมเรา
ติดต่อเรา
กรุณาไม่ลังเลที่จะติดต่อฉันถ้าคุณต้องการข้อมูลเพิ่มเติม
วิดีโอ
|
|
