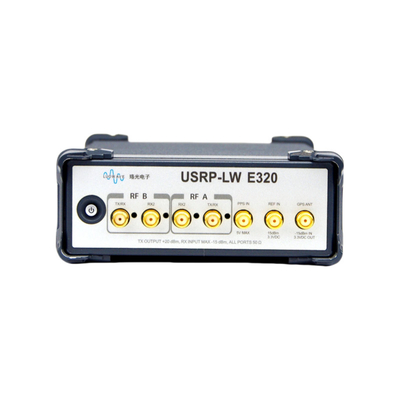

USRP-LW E320 เป็นอุปกรณ์วิทยุที่กําหนดด้วยซอฟต์แวร์ (SDR) ที่มีคุณสมบัติสูงและมีผลงานสูง ซึ่งรวมการปรับปรุงที่ปรับปรุงในการประมวลผลกระแส, การร่วมกัน, การรวมการฟื้นฟูความผิดและความสามารถในการจัดการทางไกล
มีตัวรับ RF AD9361 รองรับการปรับปรุง MIMO 2 × 2 ด้วยความถี่ 70 MHz ถึง 6 GHz และความกว้างแบนด์วิททันทีสูงสุด 56 MHzโปรเซสเซอร์เบสเบนด์ใช้ SoC Xilinx Zynq-7045, ซึ่งรวมการเร่ง FPGA และ CPU ARM หลักสองตัวที่สามารถทํางานเป็นอิสระหรือร่วมกัน
สร้างขึ้นบนโครงสร้างแหล่งเปิดที่มีการสนับสนุนสําหรับระบบ Linux ที่สามารถปรับแต่งได้ USRP-LW E320 ให้บริการแก้ไขที่ยืดหยุ่นสําหรับความต้องการการใช้งานเฉพาะเจาะจงระบบมาพร้อมกับ USRP Hardware Driver (UHD) และเครื่องมือการพัฒนาจากผู้จัดทําอย่าง GNU Radio, ให้ผู้ใช้งานความสามารถในการพัฒนาและการจัดจําหน่ายอย่างรวดเร็ว ซึ่งทําให้มันเป็นแพลตฟอร์มที่เหมาะสมสําหรับการวิจัยการสื่อสารไร้สาย, การทดลองสนาม, และการใช้งานที่ฝัง
ความสามารถในการทํางานเป็นตัวตน
อุปกรณ์พร้อมกับโปรเซสเซอร์ Intel Core i7 และรองรับระบบปฏิบัติการ Ubuntu หรือ Windows สามารถทํางานได้อย่างอิสระ โดยไม่พึ่งพาการใช้คอมพิวเตอร์โฮสต์ภายนอกทําให้มันเหมาะสมสําหรับการใช้งานในสนามและแอพลิเคชั่นมือถือ.
อุปกรณ์ปรับปรุงความแม่นยําสูง
รองรับการเข้าอ้างอิงนาฬิกาภายนอกและ PPS การเข้าอ้างอิงเวลา, ด้วย GPS-disciplined oscillator (GPSDO) เป็นตัวเลือกสําหรับการร่วมกันระบบ MIMO หลายช่องระดับความแม่นยําสูงคุณสมบัตินี้เหมาะสําหรับระบบไร้สายกระจาย.
การออกแบบที่คอมแพคต์และการจัดการทางไกล
สารประกอบแบบคอมแพคต์:มีชาสีความสูงมาตรฐาน 3U ที่ปิดเต็มที่รวมกันระหว่างการสร้างเบา, การใช้พลังงานต่ํา และข้อดีของการออกแบบที่ประหยัดพื้นที่
ความสามารถในการจัดการทางไกล:สามารถอัพเดทซอฟต์แวร์จากระยะไกล, รีบูท, และรีเซ็ตจากโรงงาน, ทําให้การจัดการและการบํารุงรักษาอุปกรณ์ง่ายขึ้นอย่างมาก
การพัฒนาและสนับสนุนโปรแกรม
รากฐานการพัฒนา FPGA ของ USRP Hardware Driver (UHD) API และ RF Network-on-Chip (RFNoC) แหล่งแหล่งที่เปิดให้บริการเพื่อทําให้การพัฒนาซอฟต์แวร์ง่ายขึ้นด้วยการบูรณาการอย่างต่อเนื่องกับเครื่องมือแหล่งเปิดทั่วไป เช่น GNU Radio และ MATLAB, ผู้ใช้สามารถสร้างต้นแบบอย่างรวดเร็วและใช้งาน SDR แอปพลิเคชั่นต่างๆได้อย่างน่าเชื่อถือ
รายละเอียด
|
ปารามิเตอร์ RF |
พลังงาน |
||
|
IIP3 (ใน NF แบบ) |
-20 dBm |
กระแสไฟฟ้าเข้าแบบ DC |
10-14 V,3 A |
|
พลังงานออกสูงสุด |
> 10 dBm |
การใช้พลังงานสูงสุด |
30W |
|
รูปภาพเสียงของเครื่องรับ |
< 8.5 dB |
ขนาด |
|
|
ปริมาตรของโมดูลแปลง |
ขนาด |
173 x 106 x 45 มิลลิเมตร |
|
|
อัตราการเก็บตัวอย่าง ADC (สูงสุด) |
61.44 MSps |
สถานที่ทํางาน |
|
|
ความละเอียดของ ADC |
12 บิต |
ระยะอุณหภูมิการทํางาน |
0-45°C |
|
อัตราการเก็บตัวอย่าง DAC |
61.44 MSps |
ระยะอุณหภูมิในการเก็บรักษา |
-40-85 °C |
|
การแก้ไขของ DAC |
12 บิต |
ระยะความชื้นในการทํางาน |
10% - 90% |
|
อัตราการเก็บตัวอย่างสูงสุดของ PC เจ้าของ |
61.44MS/s |
ระยะความชื้นในการเก็บ |
5% - 95% |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (โมดูล) | USRP-LW B205 (board) |
| ภาพ |
|
|
|
|
|
|
|
|
| ระยะความถี่ | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | สนับสนุน 2 บอร์ดลูกสาว | เครื่องยนต์ยนต์ยนต์ | เครื่องยนต์ยนต์ยนต์ | สนับสนุน 1 บอร์ดลูก | ไม่สนับสนุน | |||
| แบนด์วิดท์สูงสุด | 160MHz แต่ละตัว | 200MHz แต่ละอัน | 100MHz แต่ละตัว |
ความกว้าง 8 บิต:80MHz ความกว้าง 16 บิต:25MHz |
56MHz แต่ละตัว | |||
| ช่องหมายเลขไม่ | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADCs: ADS62P48 DACs: AD9146 |
ADCs: AD9695B DACs:DAC37J82 |
AD9371
|
ADCs:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| รูปแบบ FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx สปาร์ตาน 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx อาร์ติกซ์ 7 |
| อินเตอร์เฟซข้อมูล | จิก ท่าเรือ10GbE Port
PCIE x4
|
จิก ท่าเรือ10GbE Port
QSFP ((2*10G)
A-USB
ไมโครสหรัฐ
|
จิก ท่าเรือ10GbE Port
A-USB,ไมโคร USB
|
Port Ethernet กิกะบิต | พอร์ตอีเทอร์เน็ต USB20 | USB30 | ||
| ขนาด (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| ราคาต่อหน่วย | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
