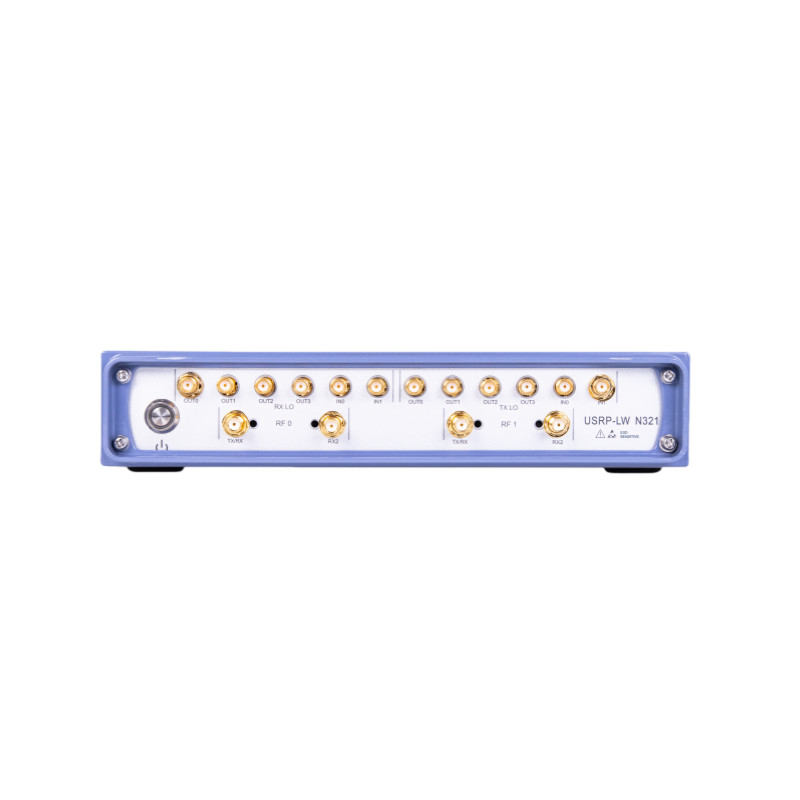

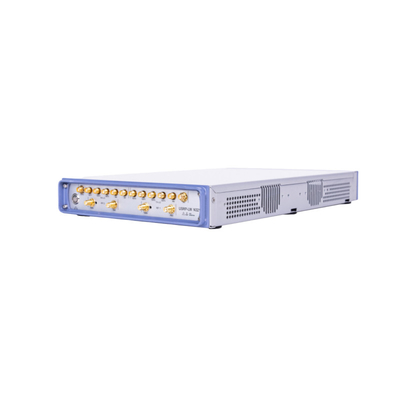

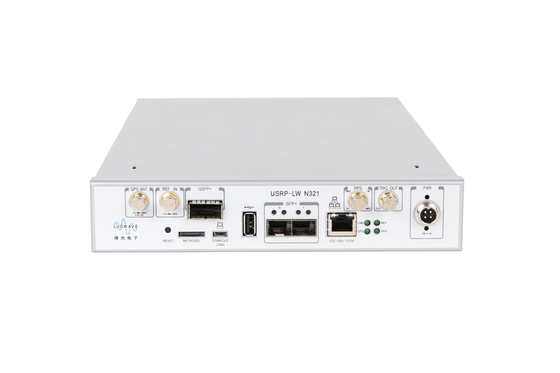

โปรแกรมวิทยุทั่วไป USRP-LW N321

ภาพรวมสินค้า

USRP-LW N321 เป็นเครือข่าย SDR ที่ให้ความน่าเชื่อถือและความอดทนต่อความผิดพลาดสําหรับการใช้งานในระบบไร้สายขนาดใหญ่และกระจายนี่คือ SDR ที่มีประสิทธิภาพสูง ที่ให้ช่อง 2 RX และ 2 TX ในขนาด RU ขนาดครึ่งช่องทางแต่ละช่องสามารถให้ความกว้างแบนด์วิททันทีสูงสุด 200 MHz และครอบคลุมช่วงความถี่ที่ขยายออกไปจาก 3 MHz ถึง 6 GHzโปรเซสเซอร์เบสเบนด์ใช้ Xilinx Zynq-7100 SoC เพื่อส่ง FPGA ที่สามารถเขียนโปรแกรมได้. มันมี 2 ท่าทาง SPF + และ 1 ท่าทาง QSFP + รองรับ 1 GbE, 10 GbE และออร่าออร์ราอินเตอร์เฟซ และสามารถสตรีม IQ ความเร็วสูงไปยังคอมพิวเตอร์โฮสต์หรือ FPGA coprocessorสถาปัตยกรรมการร่วมกันแบบยืดหยุ่นรองรับ 10 MHz หมายเหตุนาฬิกา, อ้างอิงเวลา PPS, ทางเข้า TX และ RX LO ภายนอกและ GPSDO, ซึ่งสามารถทําตัวกรองการทดสอบ MIMO ที่มีความสอดคล้องในระยะเวลา

ลักษณะหลัก

1.การใช้งานที่น่าเชื่อถือและทนความผิดพลาด 2.ความสามารถในการบริหารระยะไกล 3.การดําเนินงานโดยลําพัง (ที่ฝัง) หรือบนโฮสต์ (กระแสเครือข่าย)ผสมรวมและประกอบอย่างสมบูรณ์แบบ (USRP N321 ไม่สนับสนุนการ์ดลูกที่เปลี่ยนได้) 5.3 MHz ถึง 6 GHz ระยะความถี่ที่ขยายออกไป 6.ความกว้างแบนด์วิททันทีสูงสุด 200 MHz ต่อช่องทาง 7.2RX,2TX 8.RX,TX ธนาคารกรอง 9.14 บิต ADC, 16 บิต DAC 10.อัตราเวลาหลัก:200,245.76250 MS / s 11. Xilinx Zynq-7100 SoC 12. ARM Cortex-A9 800 MHz CPU 13.1 Port QSFP+ 14.2 Port SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) 15.RJ45 ((1 GbE) 16.อ้างอิงเวลา 17.เวลาอ้างอิง PPS 18.ท่าทางเข้าและออกภายนอก RX LO, TX LO 19. GPSDO 20.1 ประเภทในตัว ท่าทาง USB host 21.1 ท่าทาง micro-USB (คอนโซลลําดับ JTAG) 22. Watchdog timer 23. OpenEmbedded Linux 24.ไดรเวอร์ฮาร์ดแวร์ USRP (UHD3).15.0.0 หรือสูงกว่า) และโปรแกรมแหล่งเปิด API รุ่น 25. RFNoCTM FPGA Development Framework

อัตราการแสดงผลทางเทคนิค:
