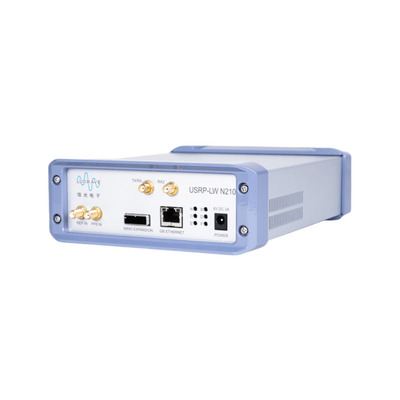

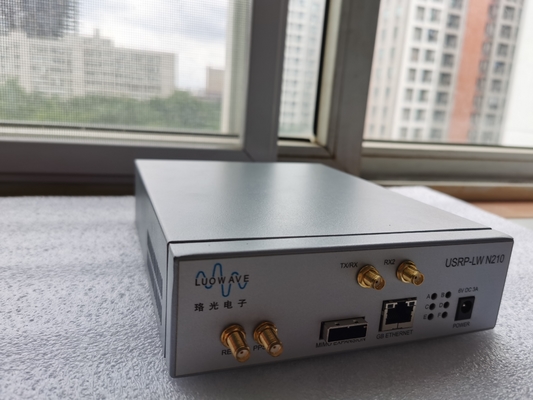

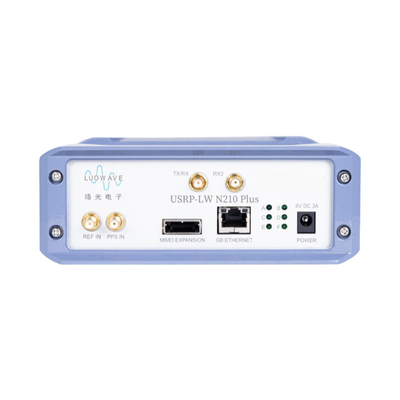

อุปกรณ์ต่อพ่วงวิทยุซอฟต์แวร์สากล USRP-LW N210

ภาพรวมผลิตภัณฑ์

USRP N210 เป็นอุปกรณ์ USRP ประสิทธิภาพสูงที่ให้ช่วงไดนามิกที่สูงกว่าและแบนด์วิธที่สูงกว่าบัสซีรีส์การใช้อินเทอร์เฟซ Gigabit Ethernet อุปกรณ์ใน Networked Series สามารถถ่ายโอนตัวอย่างเบสแบนด์ที่ซับซ้อนไปยัง/จากโฮสต์ได้สูงสุด 50 MS/sซีรีย์นี้ใช้ ADC คู่ 14 บิต 100 MS/s และ DAC คู่ 16 บิต 400 MS/sซีรีย์นี้ยังมีพอร์ตขยาย MIMO ซึ่งสามารถใช้เพื่อซิงโครไนซ์อุปกรณ์สองเครื่องจากซีรีย์นี้นี่เป็นวิธีแก้ปัญหาที่แนะนำสำหรับระบบ MIMO

คุณสมบัติหลัก:

1. อัตราการส่งข้อมูลสูงสุด: 50MS/s

2. การเชื่อมต่อ Gigabit Ethernet

3. การเชื่อมต่อสายเคเบิล MIMO—ขึ้นอยู่กับลิงค์ตัวรับส่งสัญญาณเพียงลิงค์เดียวต่อ USRP-LW N210 ดังนั้นการสร้าง MIMO จะต้องสร้างโดย USRP-LW N210 สองเครื่องขึ้นไป

4. การประมวลผล FPGA บนเครื่อง

5.FPGA:Xilinx Spartan XC3SD3400A

6. ADCs:14 บิต - 100 MS/s

7. DAC: 16 บิต - 400 MS/s

8. ความสามารถในการล็อคนาฬิกาอ้างอิงภายนอก 5 หรือ 10 MHz

9. นาฬิกาเซอร์โว GPS ภายในเสริม – USRP-LW N210 GPSDO

ประสิทธิภาพโดยละเอียด:

การออกแบบโมดูลาร์ช่วยให้ USRP-LW N210 ทำงานจาก DC ถึง 6 GHz ในขณะที่พอร์ตขยายช่วยให้อุปกรณ์ซีรีส์ USRP-LW N210 หลายเครื่องสามารถซิงโครไนซ์และใช้ในการกำหนดค่า MIMOนอกจากนี้ยังสามารถใช้โมดูลเสริม GPSDO เพื่อควบคุมนาฬิกาอ้างอิง USRP-LW N210 ให้อยู่ภายใน 0.01 ppm ของมาตรฐาน GPS ทั่วโลกUSRP-LW N210 สามารถสตรีมได้สูงสุด 50 MS/s ไปและกลับจากแอปพลิเคชันโฮสต์ผู้ใช้สามารถใช้ฟังก์ชันแบบกำหนดเองในแฟบริค FPGA หรือในซอฟต์คอร์ RISC แบบออนบอร์ด 32 บิตUSRP-LW N210 ให้ FPGA ที่ใหญ่กว่า USRP-LW N200 สำหรับแอปพลิเคชันที่ต้องการตรรกะ หน่วยความจำ และทรัพยากร DSP เพิ่มเติมFPGA ยังมีศักยภาพในการประมวลผลสูงถึง 100 MS/s ทั้งในทิศทางการส่งและรับสามารถรีโหลดเฟิร์มแวร์ FPGA ผ่านอินเทอร์เฟซ Gigabit Ethernet

พารามิเตอร์ทางเทคนิค:

รวมอยู่ในอุปกรณ์นี้:

1. USRP-LW N210

2. สายเคเบิล SMA-Bulkhead 2 เส้น

3. สายเคเบิลอีเทอร์เน็ตกิกะบิต 1 เส้น
