| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | UBX-LW 40MHZ |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

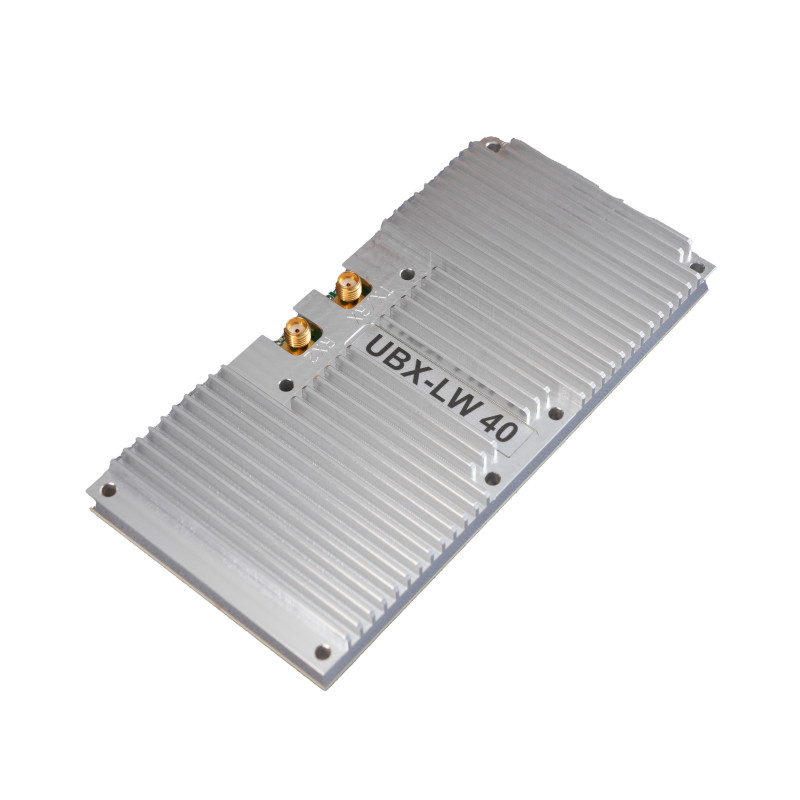

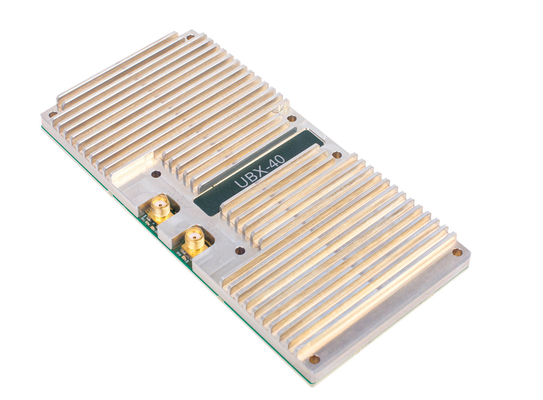

USRP บอร์ดลูกสาว UBX-LW 40MHZ
บอร์ดลูกสาว UBX 40 เป็นเครื่องรับสัญญาณแดนกว้างแบบ Full-duplex ที่ครอบคลุมความถี่จาก 10 MHz ถึง 6 GHz ด้วยความถี่แดนทันที 40 MHz.การทํางานที่สอดคล้องและสอดคล้องกับระยะ ผ่านบอร์ดลูกสาว UBX หลายบนบอร์ดแม่ USRP X Series ทําให้ผู้ใช้สามารถสํารวจ MIMO และการค้นหาทิศทาง. บอร์ดลูกสาว UBX 40 ทํางานแบบแลกเปลี่ยนกับบอร์ดลูกสาว USRP อื่น ๆ และเข้ากันได้กับอุปกรณ์ USRP X Series และ N Series
ลักษณะหลัก:
1ความถี่: 10 MHz - 6 GHz
2ความกว้างแบนด์รวมถึง: 40 MHz
3. อิสระทํางานเต็ม-duplex ความถี่ TX และ RX
4. สนับสนุนการปรับสynchronization หรือ calibration
คําอธิบายฟังก์ชัน
UBX-LW เป็นตัวรับแบบ Full-duplex ที่ให้บริการ RF ที่มีประสิทธิภาพสูง ซึ่งครอบคลุมส่วนใหญ่ของช่วงความถี่สําหรับการปรับระยะที่สอดคล้องใน MIMO หลายช่องทางและการค้นหาทิศทางระยะการปรับความกว้างแบนด์ทําให้ UBX-LW เป็นการใช้งานที่เหมาะสมที่ครอบคลุมทุกช่วงความถี่ที่ทั่วไป, ครอบคลุมความถี่สูง, ความถี่สูงมาก, เซลล์, ราดาร์, และ WIFI, และสามารถใช้สําหรับการติดตามวงจรทั้งหมดของความสนใจ.UBX-LW ทํางานสลับกันกับบอร์ดลูกสาว USRP-LW ที่มีอยู่ เพื่อการบูรณาการอย่างต่อเนื่องกับแอปพลิเคชั่นที่มีอยู่ของคุณ.
การทดสอบ UBX-LW 160M
คําอธิบายสภาพแวดล้อมการทดสอบ: อุปกรณ์ของบริษัท R&S ถูกใช้ในการทดสอบ โมเดลคือ ZVL อุปกรณ์การทดสอบคือ USRP-LW X310 และ UBX-LW 160Mอุปกรณ์ทั้งสองถูกเชื่อมต่อโดยสายคลื่นวิทยุโดยตรง.แผนภาพสภาพแวดล้อมการทดสอบ:
สัญลักษณ์การเชื่อมต่อการทดสอบเครื่องส่งแบบเปิดวงจร:
สัญลักษณ์การเชื่อมต่อการทดสอบการรับอัตโนมัติในวงจรปิด:
ข้อมูลการทดสอบแบบลุปเปิดและลุปปิดที่พัฒนาจาก GNU RADIO COMPANION: 1. การดึงดูดตัวนําและการทดสอบการปฏิเสธภาพ: ความถี่กลาง 10MHz, ความถี่สัญญาณเบสแบนด์ 10kHz, GAIN 9dB
ความถี่กลาง 10MHz การออกกราฟิกที่ความแรงสูงสุด
2. การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 100MHz, ความถี่สัญญาณเบสแบนด์ 10kHz, GAIN 9dB
ความถี่กลาง 100MHz การออกกราฟิกที่ความแรงสูงสุด
ความถี่กลาง 100MHz, สเปคตรัมทดสอบตัวรับสายลับปิด และกราฟฟิกระดับเวลา
3การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 400 MHz, ความถี่สัญญาณเบสแบนด์ 10 kHz, GAIN 9dB
ความถี่กลาง 400 MHz การออกภาพที่ความแรงสูงสุด
ความถี่กลาง 400 MHz, สเปคตรัมทดสอบตัวรับสัญญาณวงจรปิด และกราฟิกระดับเวลา
4. การทดสอบการกดดันตัวนําและการกดดันกระจก: ความถี่กลาง 800MHz, ความถี่สัญญาณเบสแบนด์ 10kHz, GAIN 9dB
ความถี่กลาง 800MHz การออกกราฟิกที่ความแรงสูงสุด
ความถี่กลาง 800MHz, สเปคตรัมทดสอบตัวรับแบบปิดลุป และกราฟฟิกระดับเวลา
5. การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 2.4 GHz, ความถี่สัญญาณเบสแบนด์ 10 kHz, GAIN 9dB
ความถี่กลาง 2.4 GHz, การออกกราฟิกที่ความแรงสูงสุด:
ความถี่กลาง 2.4 GHz, สเปคตรัมทดสอบตัวรับปิดลุป และกราฟฟิกระดับเวลา
6การวัดเสียงระยะ: ความถี่กลาง 1 GHz
|
|
