| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | SBX-LW(40เมกะเฮิร์ตซ์, 120เมกะเฮิร์ตซ์) |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

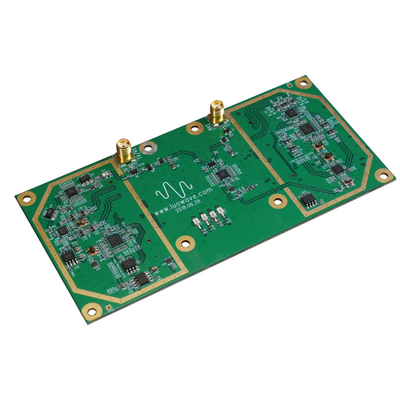

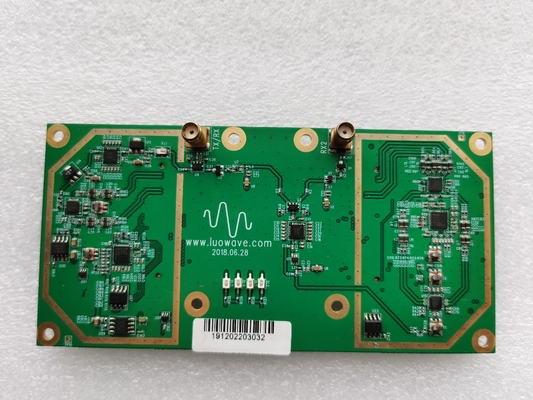

USRP บอร์ดลูกสาว SBX-LW 40MHZ
SBX เป็นเครื่องรับสัญญาณความกว้างของแบนด์วิทที่ให้กําลังการออกสูงถึง 100 mW และตัวเลขเสียงเฉพาะอย่างยิ่ง 5 dB,ซึ่งอนุญาตให้ใช้งานในระยะสองวงจร. SBX สามารถใช้ MIMO และให้ความกว้างระยะ 40 MHz. SBX เหมาะสําหรับการใช้งานที่ต้องการการเข้าถึงระยะที่หลากหลายในช่วง 400 MHz-4400 MHz.ตัวอย่างพื้นที่ใช้งานประกอบด้วย WiFi, WiMax, S-band transceivers และ 2.4 GHz ISM band transceivers ที่ใช้ในระบบออนไลน์
ลักษณะหลัก:
1. ความถี่: 400-4400 MHz Rx/Tx 2. ความกว้างแบนด์เบนด์สัญญาณสูงสุดรวมถึง: 40 MHz, 120 MHz 3. มันส่งผลิตพลังงาน 100 mW และตัวเลขเสียง 5dBออสไซเลเตอร์ท้องถิ่นสามารถใช้สําหรับการรับและส่งช่องทาง4, สามารถใช้งานได้ในระยะความถี่สองระยะ MIMO เหมาะสําหรับการใช้งานที่ต้องการทํางานในระยะความถี่หลายระยะ ในช่วงความถี่ 400 ถึง 4400 MHzการใช้งานทั่วไปประกอบด้วย WIFI, WIMAX, เครื่องรับสัญญาณในช่วง S และ เครื่องรับสัญญาณในช่วง ISM 2.4GHz
คําอธิบายการทํางาน:
SBX-LW-40 เป็นเครื่องรับสัญญาณความกว้างแดนสูง ที่ให้พลังงานออกสูงถึง 100mW กับตัวเลขความรบกวน 5 dBที่อนุญาตให้ใช้งานในระยะวงจรคู่. SBX-LW ให้ฟังก์ชัน MIMO สําหรับผู้ที่ต้องการเข้าถึงการใช้งานที่กว้างขวางจาก 400 MHz ถึง 4400 MHz, SBX-LW เป็นอุปกรณ์ SDR ที่เหมาะสมเครื่องรับส่งและรับสัญญาณสาย S และ 2 เครื่องเครื่องรับสัญญาณ ISM ระยะ.4 GHz
สินค้าที่เข้ากันได้:
การทดสอบ SBX-LW 40M
รายละเอียดสภาพแวดล้อมการทดสอบ: เครื่องมือของบริษัท R&S ถูกใช้ในการทดสอบ ตัวอย่างคือ ZVL เครื่องมือทดสอบคือ USRP-LW X310 และ SBX-LW 40Mอุปกรณ์ทั้งสองถูกเชื่อมต่อโดยสายคลื่นวิทยุโดยตรง.แผนภาพสภาพแวดล้อมการทดสอบ:
สัญลักษณ์การเชื่อมต่อการทดสอบเครื่องส่งแบบเปิดวงจร:
สัญลักษณ์การเชื่อมต่อการทดสอบการรับอัตโนมัติในวงจรปิด:
ข้อมูลการทดสอบในวงจรเปิดและวงจรปิดบนพื้นฐานของ GNURADIO COMPANION: แผนผังบล็อกการทดสอบ GNURADIO COMPANION:
1. การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 2.4 GHz, ความถี่สัญญาณเบสแบนด์ 10 kHz, GAIN 9dB
ความถี่กลาง 2.4 GHz, ภาพออกสูงสุด:
ความถี่กลาง 2GHz, สเปคตรัมทดสอบตัวรับสายลับปิด และกราฟฟิกระดับเวลา
2. การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 3GHz ความถี่สัญญาณเบสแบนด์ 10kHz GAIN 9dB
ความถี่กลาง 3GHz ภาพออกสูงสุด:
ความถี่กลาง 3GHz, สเปคตรัมทดสอบตัวรับแบบปิดลุป และกราฟฟิกระดับเวลา
3. การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 4 GHz, ความถี่สัญญาณเบสแบนด์ 10 kHz, GAIN 9 dB
2. การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 3GHz ความถี่สัญญาณเบสแบนด์ 10kHz GAIN 9dB
ความถี่กลาง 4.4 GHz ภาพออกสูงสุด
การวัดเสียงระยะ: ความถี่กลาง 1 GHz:
โปรดรู้สึกอิสระที่จะส่งข้อความให้เราถ้าคุณมีคําถามใด ๆ เราจะทุ่มเทความพยายามที่ดีที่สุดของเราเพื่อให้บริการที่ดีที่สุดกับคุณ
3. การทดสอบการยับยั้งตัวนําและการปฏิเสธภาพ: ความถี่กลาง 4 GHz, ความถี่สัญญาณเบสแบนด์ 10 kHz, GAIN 9 dB
ความถี่กลาง 4 GHz ภาพออกสูงสุด
ความถี่กลาง 4.4 GHz ภาพออกสูงสุด
|
|
