| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | E310 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

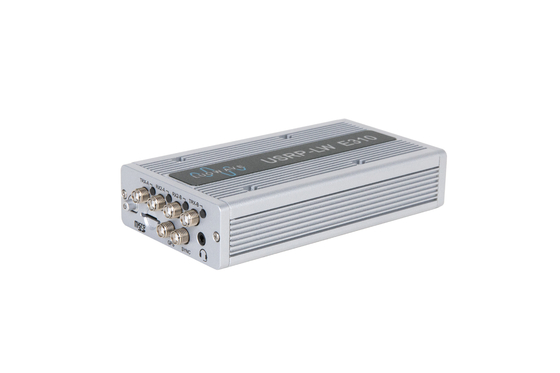

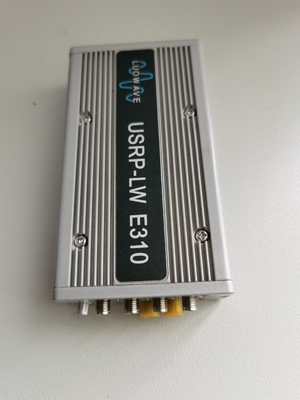

วิทยุที่กำหนดโดยซอฟต์แวร์, USRP-LW E310
ภาพรวมผลิตภัณฑ์:
USRP E310 นำเสนอแพลตฟอร์มวิทยุที่กำหนดโดยซอฟต์แวร์แบบสแตนด์อโลนแบบพกพาที่ออกแบบมาสำหรับการใช้งานภาคสนามตัวรับส่งสัญญาณ MIMO AD9361 ขนาด 2×2 ที่ยืดหยุ่นจาก Analog Devices ให้แบนด์วิดท์แบบทันทีสูงสุด 56 MHz และขยายช่วงความถี่ตั้งแต่ 70 MHz – 6 GHz เพื่อให้ครอบคลุมหลายย่านความถี่ที่น่าสนใจธนาคารตัวกรอง RF ทั้งในส่วนหน้าของตัวส่งและตัวรับช่วยเพิ่มความสามารถในการเลือก

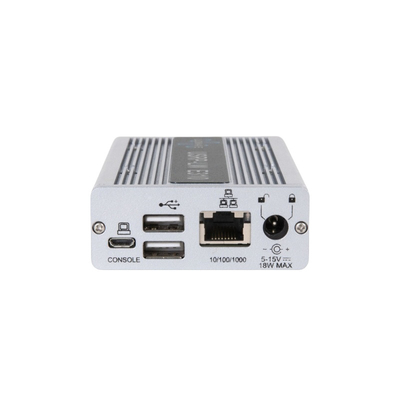

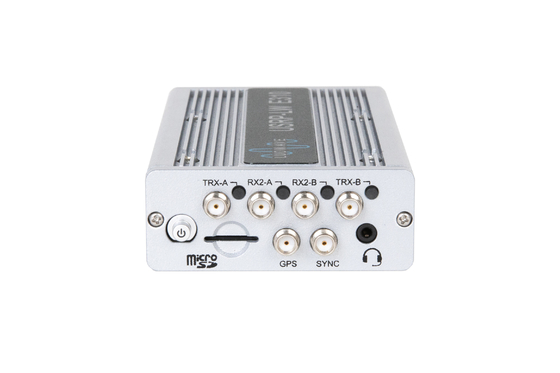

โปรเซสเซอร์เบสแบนด์ใช้ Xilinx Zynq 7020 SoC เพื่อส่งมอบการคำนวณแบบเร่งความเร็ว FPGA รวมกับการทำงานแบบสแตนด์อโลนที่เปิดใช้งานโดยซีพียู ARM แบบดูอัลคอร์USRP E310 มีชุดอุปกรณ์ต่อพ่วงมากมาย เช่น ตัวรับสัญญาณ GPS ในตัวสำหรับการรับรู้ตำแหน่งและการซิงโครไนซ์เวลา รวมถึงพอร์ต USB โฮสต์สองพอร์ตสำหรับขยายพื้นที่จัดเก็บข้อมูล, I/O และตัวเลือกการสื่อสารด้วยอุปกรณ์ที่วางจำหน่ายทั่วไปผู้ใช้สามารถสร้างต้นแบบและปรับใช้การออกแบบได้อย่างรวดเร็วสำหรับมือถือและแอพพลิเคชั่นฝังตัวที่มีความต้องการด้านขนาด น้ำหนัก และพลังงานที่จำกัด
คุณสมบัติหลัก:
| หมวดหมู่พารามิเตอร์ | ค่า | ยูนิต | หมวดหมู่พารามิเตอร์ | 数值 | 单位 |
| ป้อนข้อมูล/เอาท์พุต | พารามิเตอร์ประสิทธิภาพ RF | ||||
| อินพุตแรงดันไฟฟ้ากระแสตรง | 5-15 | วี | ช่วงความถี่ | 706000 | เอ็มHz |
| การใช้พลังงาน | 2-6 | W | กำลังขับ | >10 | dBm |
| พารามิเตอร์โมดูลการแปลง | เข้าสู่จุดสกัดกั้นอันดับสาม | -20 | dBm | ||
| อัตราการสุ่มตัวอย่าง ADC (สูงสุด) | 61.44 | เอ็มS/s | รูปเสียงรบกวน | <8 | dบี |
| ความละเอียด ADC | 12 | บิต | คุณสมบัติทางกายภาพ | ||
| อัตราการสุ่มตัวอย่าง DAC | 61.44 | เอ็มS/s | สize | 133×68×26.4 | คม |
| ความละเอียด DAC | 12 | บิต | Wแปด | 375 | g |
| ความแม่นยำในการสั่นในท้องถิ่น | 2.0 | ppม | |||
คำอธิบายประสิทธิภาพ:
ตัวรับส่งสัญญาณ AD9361 ของ RF front-end ให้แบนด์วิดท์ทันทีสูงถึง 56 MHz ช่วงความถี่ครอบคลุม 70 MHz-6 GHz และรองรับ 2X2 MIMOธนาคารตัวกรอง RF ล่วงหน้าที่ส่วนหน้าของลิงค์ส่งและลิงค์รับช่วยเพิ่มความสามารถในการเลือกความถี่
โปรเซสเซอร์เบสแบนด์ใช้ Xilinx Zynq 7020 SoC เพื่อให้การประมวลผลแบบเร่งความเร็ว FPGA รวมกับการทำงานอิสระที่รองรับโดย CPU ARM แบบดูอัลคอร์USRP-LW E310 ผสานรวมอุปกรณ์ต่อพ่วงมากมาย เช่น เครื่องรับ GPS ในตัวที่สามารถใช้สำหรับการรับรู้ตำแหน่งและการซิงโครไนซ์เวลา และพอร์ตโฮสต์ USB คู่ที่สามารถใช้สำหรับพื้นที่จัดเก็บที่เพิ่มขึ้นและอุปกรณ์ I/O อื่นๆผู้ใช้สามารถสร้างต้นแบบและพัฒนาแอพพลิเคชั่นที่ฝังตัวได้อย่างรวดเร็วโดยใช้อุปกรณ์ที่วางจำหน่ายทั่วไป
ชุด USRP Embedded ใช้การแจกจ่าย Linux ที่ปรับแต่งโดยเฟรมเวิร์ก OpenEmbedded เพื่อตอบสนองความต้องการเฉพาะของแอปพลิเคชันระบบปฏิบัติการเริ่มต้นได้รับการติดตั้งไว้ล่วงหน้าด้วยซอฟต์แวร์ USRP Hardware Driver™ (UHD) และเครื่องมือการพัฒนาของบริษัทอื่น เช่น GNU RadioE310 ยังรองรับเทคโนโลยี RFNoCกรอบงานการพัฒนา RFNoC FPGA สามารถทำการคำนวณตามเวลาจริงและตรงตามข้อกำหนดของการประมวลผลสัญญาณบรอดแบนด์
ระบบปฏิบัติการและกรอบการพัฒนา
| ระบบปฏิบัติการ | เปิดอีmbedded ลินุกซ์ (ติดตั้งล่วงหน้า) |
| กรอบการพัฒนาซอฟต์แวร์ |
ยูเอชดี(ติดตั้งล่วงหน้า) จีวิทยุ NU (ติดตั้งล่วงหน้า) XilinxISE Design Suite |
|
|
