| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | B210 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

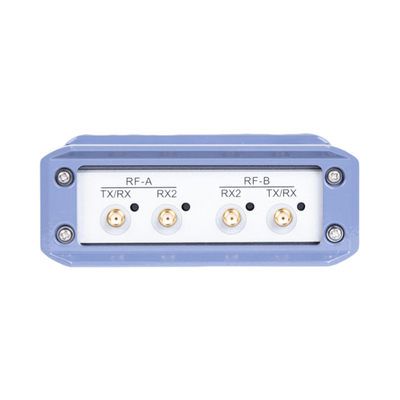

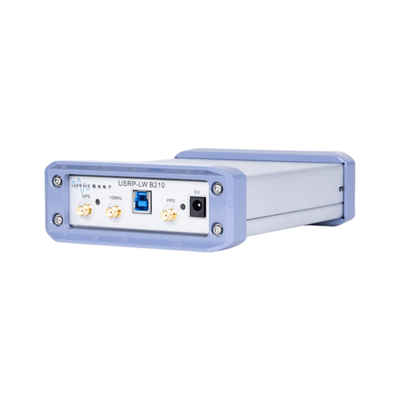

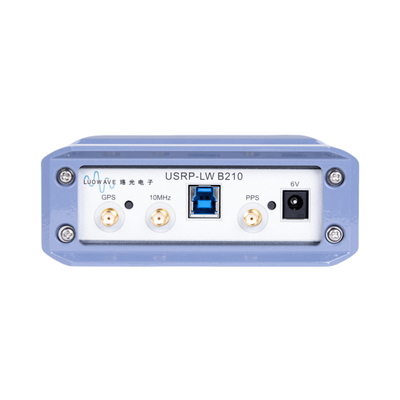

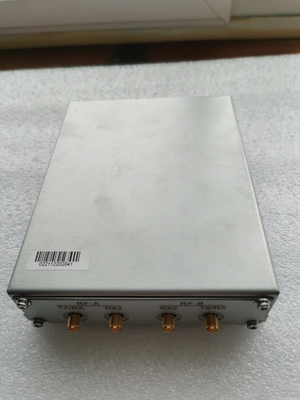

USRP-LW Universal Software Defined Radio Platform ชุดอินเทอร์เฟซ USB USRP-LW B210
USRP-LW B210 เป็นอุปกรณ์วิทยุสากลที่กำหนดโดยซอฟต์แวร์แบบสองทางแบบบูรณาการสูง โดยมีความครอบคลุม RF 70 MHz ถึง 6 GHz;รองรับการเชื่อมต่อ USB 3.0 ความเร็วสูงและรองรับ UHD แบบโอเพ่นซอร์สที่รองรับหลายเฟรมเวิร์ก Spartan 6XC6SLX150 FPGA ที่ตั้งโปรแกรมได้พร้อมตัวรับส่งสัญญาณการแปลงสัญญาณเบสแบนด์โดยตรงแบบผสมผสานซึ่งให้แบนด์วิดธ์สูงถึง 56MHz
ชุดอุปกรณ์ USRP-LW B210 ประกอบด้วย: USRP-LW B210 หนึ่งเส้น สายเคเบิล USB 3.0 หนึ่งเส้น และอะแดปเตอร์แปลงไฟหนึ่งชุด
ส่วนหน้า RF B210 RF ใช้วงจรรวมของ AD9361 และมีช่วง RF ตั้งแต่ 70 MHz ถึง 6 GHzชิป AD9361 รองรับการแปลงด้าน RF ขึ้นและลงโดยตรง โดยให้แบนด์วิดท์สูงถึง 56 MHz แบบเรียลไทม์B210 ใช้สายสัญญาณสองสายของ AD9361 เพื่อให้ความสามารถ MIMO สอดคล้องกันโฮสต์ใช้ชุดการควบคุมจาก usb 3.0 ไปจนถึงชิป FPGA Spartan6 XC6SLX150 เพื่อประมวลผลและควบคุมสัญญาณใน AD9361B210 ใช้ USB3.0 เพื่อให้ความสามารถในการถ่ายโอนสูงสุด 61.44 MS/s โดยใช้ UHD API และ PC Connected สามารถให้แบนด์วิดธ์แบบเรียลไทม์สูงถึง 56M
อุปกรณ์วิทยุที่กำหนดด้วยซอฟต์แวร์ต้นทุนต่ำ
B210 ช่วยให้ใช้งานได้หลากหลาย รวมถึงการแพร่ภาพ, โทรศัพท์มือถือ, GPS, WiFi, ISM FM และสัญญาณทีวีผู้ใช้สามารถใช้ GNU Radio เพื่อพัฒนาวิทยุบางรายการได้อย่างรวดเร็ว หรือเข้าร่วมในโครงการวิทยุที่กำหนดโดยซอฟต์แวร์โอเพนซอร์สบนอุปกรณ์ USRP ที่แตกต่างกัน การรองรับแบบ UHD ช่วยให้ผู้ใช้สามารถใช้การออกแบบที่มีอยู่ซ้ำได้ เช่น แอปพลิเคชัน HDSDR และ OpenBTS รองรับอุปกรณ์ USRP หลายรุ่น
ข้อมูลทางเทคนิค USRP-LW B210:
| หมวดหมู่พารามิเตอร์ | ค่าตัวเลข | หน่วย | หมวดหมู่พารามิเตอร์ | ค่าตัวเลข | หน่วย | |
| อินพุต/เอาต์พุต | ล็อค GPS ความแม่นยำ SO | <1 | ppb | |||
| อินพุตแรงดันไฟฟ้ากระแสตรง | . | วี | พารามิเตอร์ประสิทธิภาพ RF ช่องทางเดียว | |||
| แปลงพารามิเตอร์โมดูล | การปฏิเสธสัญญาณ/ภาพด้านเดียว | -35/50 | dBc | |||
| อัตราการสุ่มตัวอย่าง ADC (สูงสุด | 61.44 | MS/s | 3.5GHz | 1.0 | degRMS | |
| ความละเอียด ADC | 12 | บิต | 6GHz | 1.5 | degRMS | |
| ADC SFDR | 78 | dBc | กำลังขับ | >10 | dBm | |
| อัตราการสุ่มตัวอย่าง DAC | 61.44 | MS/s | ป้อนจุดสกัดกั้นอันดับสาม | -20 | dBm | |
| ความละเอียด DAC | 12 | บิต | เสียงรบกวน | <8 | เดซิเบล | |
| ด้วยอัตราสูงสุดของโฮสต์ (16b) | 61.44 | MS/s | คุณสมบัติทางกายภาพ | |||
| ความแม่นยำในการสั่นสะเทือนในท้องถิ่น | ±2.0 | ppm | ขนาด | 175*100*17 | มม | |
| GPS ไม่ล็อคความแม่นยำ TCXO | ±75 | ppb | น้ำหนัก | 0.695 | กิโลกรัม | |
วิดีโอ
|
|
