| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | N210 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

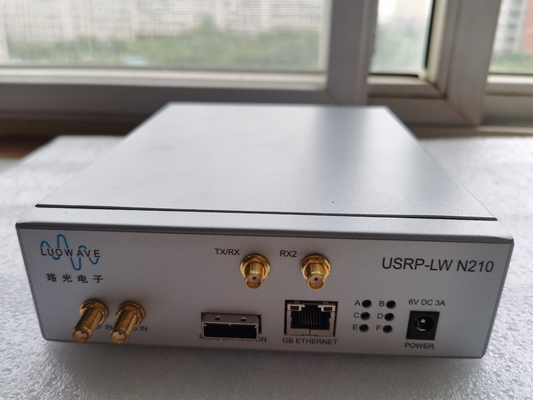

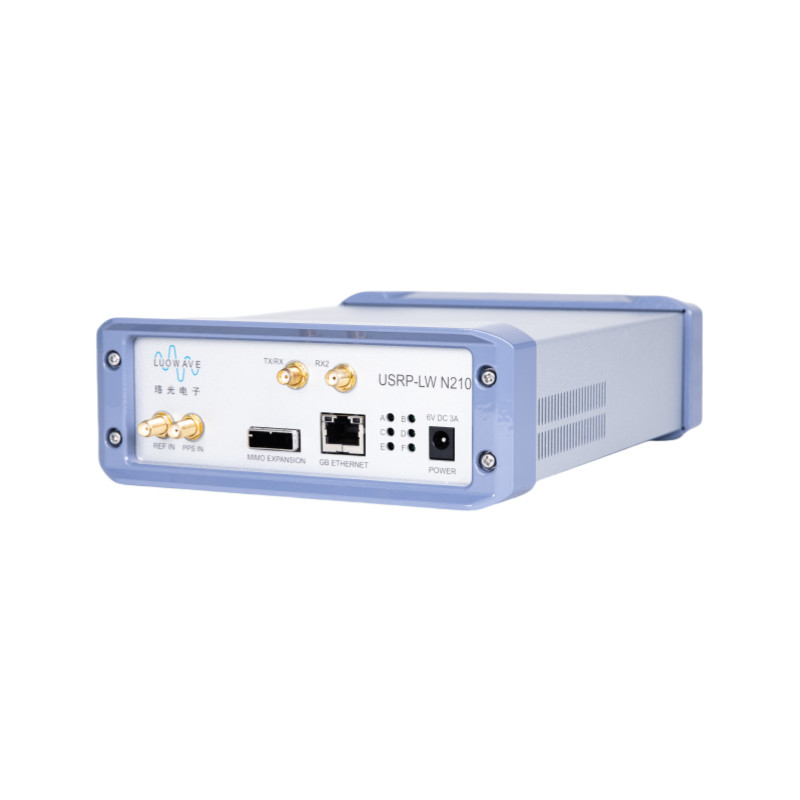

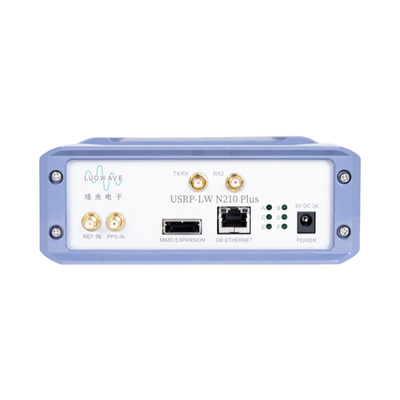

Ethernet Port ซีรี่ย์ USRP-LW N210
USRP-LW N210 Series USRP Software Defined Radio มีความสามารถในการประมวลผลระยะไดนามิกสูงUSRP Software Defined Radio ได้ถูกออกแบบมาเพื่อการใช้งานในการสื่อสารที่ต้องการสถาปัตยกรรมทั้งหมดของสินค้ารวมถึง Spartan3A-DSP3400 FPGA ของ Xilinx, 100MSPS ADC สองช่องและ 400MSPS A DAC สองช่องที่ส่งข้อมูลไปยังโปรเซสเซอร์หลักผ่าน Gigabit Ethernet.
USRP-LW N210 มีการออกแบบแบบจําแนกที่ทํางานในช่วงความถี่จาก DC ถึง 6GHzขณะที่หลาย USRP-LW N210 ซีรีส์สามารถถูกร่วมกันและสร้างขึ้นในระบบ MIMO ผ่านการขยายท่าทางบนอุปกรณ์. GPDSO Option Module ให้นาฬิกาอ้างอิง GPS ด้วยความผิดพลาดในช่วง 0.01 ppm สําหรับอุปกรณ์ USRP-LW N210 มากมาย. USRP-LW N210 ส่ง UP ถึง 50MHz ของความกว้างแดน RF ไปยังโฮสต์ผู้ใช้สามารถนําฟังก์ชันที่กําหนดเองไปใช้ในสถาปัตยกรรม FPGA หรือใน RISC soft core 32 บิต บน motherboard.
USRP-LW N210 ให้บริการฟอร์มแวร์ FPGA ที่รวยในแหล่งทรัพยากร. FPGA สามารถจัดการสัญญาณ rf ถึง 100MHz ด้านบนและด้านล่าง. ฟอร์มแวร์ FPGA สามารถอัพเดทผ่าน Gigabit Ethernet ได้
ชุดอุปกรณ์ USRP-LW N210 ประกอบด้วย: หน่วยหลัก USRP-LW N210 หนึ่ง, สายสาย SMA หัวสอง, สายสาย Ethernet หนึ่ง, และอุปกรณ์ปรับพลังงาน หนึ่ง.
ข้อมูลทางเทคนิค USRP-LW N210
| ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย | ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย |
| การเข้า/การออก | ปริมาตรการทํางาน RF เมื่อจับคู่ด้วยWBX-LW | ||||
| ความดันเข้าแบบ DC | 6 | V | การปฏิเสธสัญญาณ/ภาพในวงจรเดียว | 35/50 | dBc |
| ปัจจุบัน | 1.3 | A | เสียงระยะ (1.8GHz)) | ||
| ปัจจุบันเมื่อติดตั้งบอร์ดลูกสาว WBX | 2.3 | A | 10kHz | - 80 | dBc/Hz |
| เปลี่ยนแปลงพารามิเตอร์โมดูล | 100 kHz | - 100 บาท | dBc/Hz | ||
| อัตราการเก็บตัวอย่าง ADC | 100 | สังกัด | 1MHz | -137 | dBc/Hz |
| ความละเอียดของ ADC | 14 | บิต | พลังการออก | 15 | dBm |
| ADC SFDR | 88 | dBc | กรอกจุดตัดของลําดับที่สาม | 0 | dBm |
| อัตราการเก็บตัวอย่าง DAC | 400 | สังกัด | ค่าเสียง | 5 | dB |
| ความละเอียดของ DAC | 16 | บิต | คุณสมบัติทางกายภาพ | ||
| DAC SFDR | 80 | dBc | อุณหภูมิการทํางาน | 0-55 | C |
| ด้วยอัตราสูงสุดของโฮสต์ (8b/16b) | 50/25 | สังกัด | ขนาด | 225 × 165 × 50 | mm |
| ความแม่นยําของการสั่นสะเทือนในท้องถิ่น | 2.5 | ppm | น้ําหนัก | 1.0 | กก |
| การล็อค GPSDO ความแม่นยํา | 0.01 | ppm | |||
|
|
