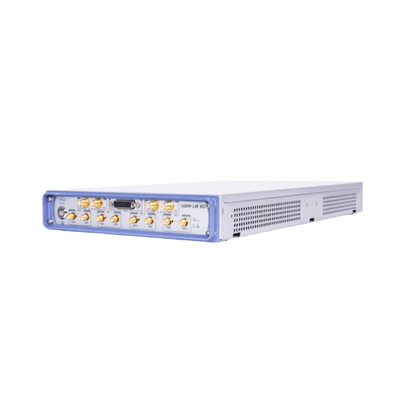

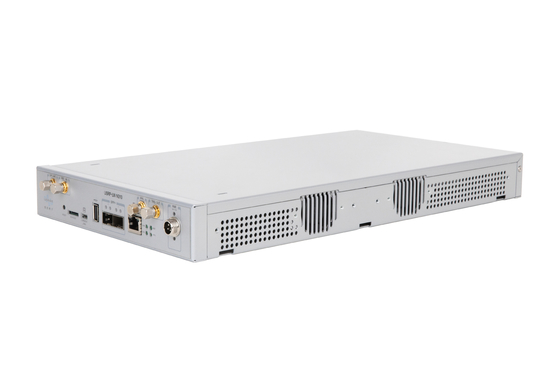

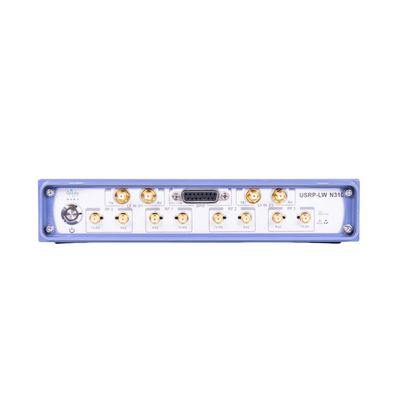

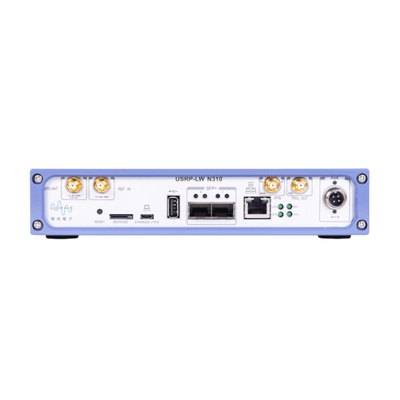

อุปกรณ์ล้อมวิทยุซอฟต์แวร์ทั่วไป USRP-LW N310, รองรับ ETTUS USRP N310

ภาพรวมสินค้า

USRP-LW N310 เป็นเครือข่าย SDR ที่ให้บริการการจัดจําหน่ายระบบไร้สายที่น่าเชื่อถือและทนความผิดพลาดขนาดใหญ่USRP-LW N310 ปรับปรุงการควบคุมและการจัดการของระบบ SDR โดยนําเข้าความสามารถในการดําเนินงานจากระยะไกล, เช่น อัพเดทซอฟต์แวร์, การเริ่มต้นใหม่, การตั้งค่าใหม่จากโรงงาน, การตรวจสอบตัวเอง, การแก้ไขปัญหาของโฮสต์ / ARM และการติดตามการทํางานของระบบUSRP-LW N310 ให้ช่อง 4 กับช่องรับ 4 ในความสูง 0.5U. ด้านหน้าของคลื่นคลื่นวิทยุใช้ 2 เครื่องรับสัญญาณ ad9371 ซึ่งเป็นอุปกรณ์อานาล็อกใหม่ที่สุดในเทคโนโลยีคลื่นวิทยุและครอบคลุมช่วงความถี่ที่ขยายออกไปจาก 10 MHz ถึง 6 GHz.

ลักษณะหลัก

• การใช้งานที่น่าเชื่อถือและทนความผิดพลาด
• ความสามารถในการจัดการทางไกล
• รองรับการดําเนินงานที่อิสระ (ที่ฝัง) หรือที่ใช้งานจากโฮสต์ (เครือข่าย)
• ความถี่ 10MHz-6GHz
• สูงสุด 100M ความกว้างแบนด์ไวด์ทันทีต่อช่องทาง
• สนับสนุน 4 ส่งและ 4 รับในเวลาเดียวกัน
• ธนาคารกรองตัวรับ. · 16 บิต ADC, 14 บิต DAC
• อัตราการเก็บตัวอย่างที่สามารถตั้งค่าได้: 122.88, 125, และ 153.6 MS/s
• ซีลินซ์ ซินค-7100 ซูซี เอฟพีจีเอ
• CPU ARM Cortex-A9 หน่วยสองแกน 800 MHz
• สายพาน SPF+ สองสาย (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
• การสนับสนุนการอ้างอิงเวลาภายนอกและอ้างอิงเวลา PPS
• สนับสนุนการเข้าพอร์ตภายนอก RX, TX LO
• GPSDO ภายใน · 1 Port host USB ประเภท A · 1 Port micro-USB (คอนโซลลําดับ JTAG)
• ลีนุคซ์ที่สร้างขึ้นตามความต้องการ
• UHD311การสนับสนุน.0 หรือรุ่นใหม่
• RFNoC กรอบการพัฒนา FPGA
• Xilinx Vivado 2017.4 Design Suite (อนุญาตไม่รวม)
• รองรับ GNU Radio

โปรเซสเซอร์เบสเบนด์:

โปรเซสเซอร์เบสเบนด์ USRP-LW N310 ใช้โซค zynq-7100 ของ Xilinx ซึ่งให้ FPGA ที่สามารถเขียนโปรแกรมได้มากมาย สําหรับความต้องการในเวลาจริงและการประมวลผลความช้าต่ําและ CPU ARM dual-core การทํางานอิสระ. ผู้ใช้สามารถจัดจําหน่ายแอพลิเคชั่นบนระบบปฏิบัติการ Linux ที่ติดตั้งล่วงหน้า หรือใช้อินเตอร์เฟสความเร็วสูง เช่น Gigabit Ethernet host, 10 Gigabit EthernetUSRP-LW N310 มีสถาปัตยกรรมการออกแบบนาฬิกาอ้างอิงที่ยืดหยุ่นที่รองรับ PPS ภายนอก, การอ้างอิงเวลาของนาฬิกา การอ้างอิงเวลาของ LO ภายนอก และ gpsdo ซึ่งเป็นประโยชน์สําหรับการทําระบบ MIMO ที่มีช่องทางจํานวนสูง
