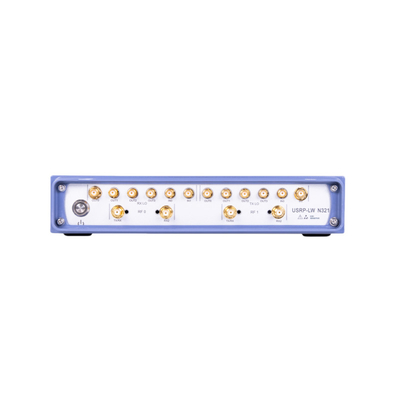

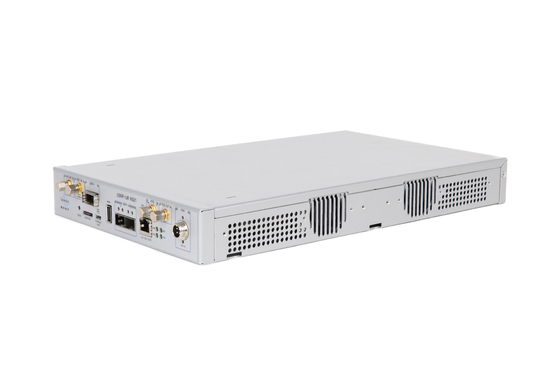

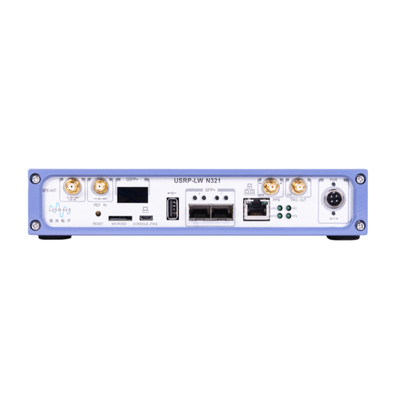

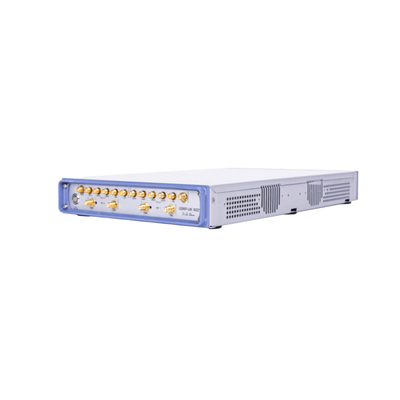

อุปกรณ์ล้อมวิทยุโปรแกรมทั่วไป USRP-LW N321, รองรับ ETTUS USRP N321

ภาพรวมสินค้า

USRP-LW N321 เป็นเครือข่ายวิทยุที่กําหนดด้วยซอฟต์แวร์ที่ให้ความน่าเชื่อถือและความอดทนต่อความผิดพลาดสําหรับการใช้งานในระบบไร้สายขนาดใหญ่และกระจายนี่คือ SDR ที่มีประสิทธิภาพสูง ใช้การออกแบบ RF ที่เป็นเอกลักษณ์ เพื่อให้ช่อง 2 RX และ 2 TX ในขนาด RU ขนาดครึ่งช่องทางแต่ละช่องสามารถให้ความกว้างแบนด์วิททันทีสูงสุด 200 MHz และครอบคลุมช่วงความถี่ที่ขยายออกไปจาก 3 MHz ถึง 6 GHzโปรเซสเซอร์เบสเบนด์ใช้ Xilinx Zynq-7100 SoC เพื่อส่ง FPGA ที่สามารถเขียนโปรแกรมได้ให้กับผู้ใช้ได้ในเวลาจริง, การประมวลผลความช้าต่ํา, และ CPU ARM หลักสองสําหรับการทํางานอิสระ. มันมีสองพอร์ต SPF + และหนึ่งพอร์ต QSFP +, รองรับ 1 GbE, 10 GbE และออร่าอินเตอร์เฟซ,และสามารถสตรีม IQ ความเร็วสูงไปยังคอมพิวเตอร์หลักหรือ FPGA coprocessorสถาปัตยกรรมการร่วมกันแบบยืดหยุ่นรองรับอ้างอิงนาฬิกา 10 MHz, อ้างอิงเวลา PPS, การเข้า TX และ RX LO ภายนอกและ GPSDO, ซึ่งสามารถทําความเข้าใจฐานทดสอบ MIMO ที่มีความสอดคล้องในระยะเวลาUSRP-LW N321 มีความสามารถในการนําเข้า TX และ RX LO ใด ๆ ที่มีความถี่ที่สนับสนุนสูงกว่า 450 MHz, ซึ่งเป็นช่องทางในการสร้างแพลตฟอร์มการทดสอบ MIMO ที่มีความสอดคล้องในระยะขนาดใหญ่ เหมาะสําหรับหัวข้อวิจัยไร้สายที่ก้าวหน้าหลายอย่างUSRP-LW N321 สามารถส่งออก TX และ RX LO ในระบบ Star ไปยังอุปกรณ์ USRP-LW N321 อีกหลายหน่วย. USRP-LW N321 ใช้การพัฒนาซอฟต์แวร์ล่าสุดของ UHD เพื่อปรับปรุงการควบคุมและการจัดการของอุปกรณ์หลายในเครือข่าย และมีหน้าที่การจัดการทางไกลที่เป็นเอกลักษณ์ เช่น การแก้ไขปัญหาอัพเดทซอฟต์แวร์, การเริ่มต้นใหม่, การตั้งค่าใหม่สู่สถานะโรงงาน และการติดตามสถานการณ์การทํางานของระบบ

ลักษณะหลัก

• การใช้งานที่น่าเชื่อถือและทนความผิดพลาด
• ความสามารถในการจัดการทางไกล
• การดําเนินงานแบบอิสระ (ถูกจําแนก) หรือแบบเป็นโฮสต์ (สายเครือข่าย)
• ผสมรวมและประกอบอย่างสมบูรณ์แบบ (USRP N321 ไม่สนับสนุนการ์ดลูกที่เปลี่ยนได้)
• ระยะความถี่ขยายจาก 3 MHz ถึง 6 GHz
• ขนาดความกว้างของแบนด์เบดทันทีในแต่ละช่องไม่เกิน 200 MHz
• 2RX,2TX
• RX,TX ธนาคารกรอง
• ADC 14 บิต, DAC 16 บิต
• อัตราการทํางานของนาฬิกาหลัก:200,245. 76250 MS / s
• Xilinx Zynq-7100 SoC
• CPU ARM Cortex-A9 800 MHz แบบสองแกน
• Port QSFP+
• 2 ท่าทาง SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
• RJ45 ((1 GbE)
• การอ้างอิงนาฬิกา
• ช่วงเวลาอ้างอิง PPS
• สายทางเข้าและทางออกภายนอก RX LO, TX LO
• GPSDO ที่ติดตั้ง
• 1 ประเภทพอร์ตโฮสต์ USB A
• 1 พอร์ต micro-USB (คอนโซลลําดับ JTAG)
• ชั่วเวลาของสุนัขเฝ้า
• OpenEmbedded Linux
• ไดรเวอร์ฮาร์ดแวร์ USRP (UHD3.15.0.0 หรือสูงกว่า) และโปรแกรมแหล่งเปิด API
• RFNoCTM กรอบการพัฒนา FPGA

อัตราการแสดงผลทางเทคนิค:
