| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | N210 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | สินค้าเฉพาะจุดหรือ 30 วัน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
ภาพรวมสินค้า

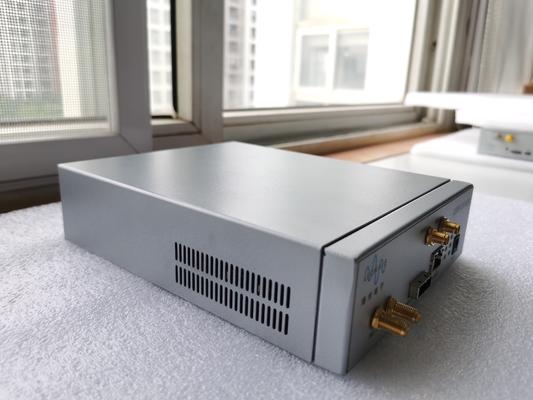

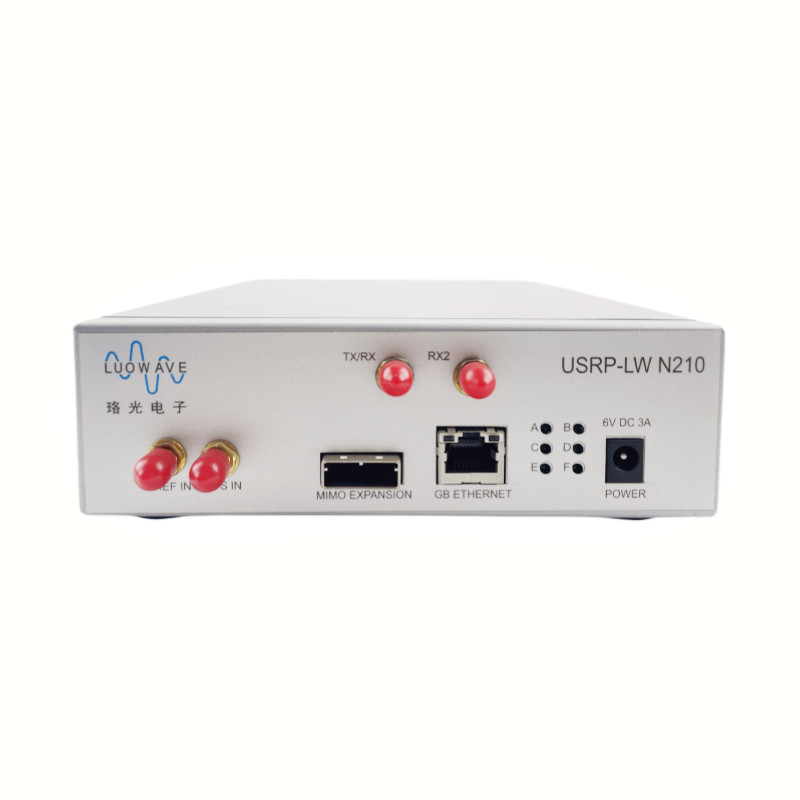

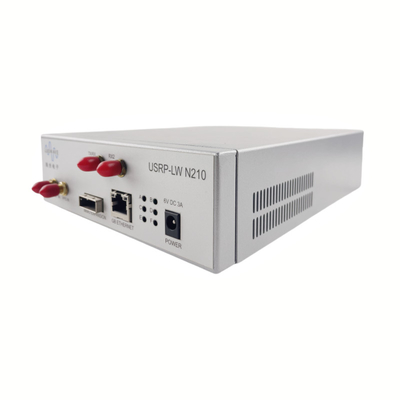

USRP-LW N210 ให้ระยะความแรงสูงความสามารถในการประมวลผลและความกว้างของแบนด์บริดด์สูง อาร์คิเทคชั่นรวม Xilinx Spartan 3A-DSP 3400 FPGA, 100 MS / s ADC สอง400 MS/s การเชื่อมต่อ DAC และ Gigabit Ethernet สองตัว เพื่อกระแสข้อมูลไปและจากโปรเซสเซอร์โฮสต์.
ลักษณะหลัก:
1อัตราการส่งสูงสุด: 50MS/s
2. การเชื่อมต่อ Gigabit Ethernet
3. การเชื่อมต่อเคเบิล MIMO ฐานบนเส้นเชื่อมทรานซิเวอร์เดียวต่อ USRP-LW N210 ดังนั้นการก่อสร้าง MIMO ต้องถูกสร้างโดยสองหรือมากกว่า USRP-LW N210s
4การประมวลผล FPGA บนเครื่อง
5.FPGA: Xilinx Spartan XC3SD3400A
6. ADCs: 14 บิต- 100 MS/s
7DACs: 16 บิต - 400 MS/s
8ความสามารถในการล็อคนาฬิกาอ้างอิงภายนอก 5 หรือ 10 MHz
9. ปรับปรุงตัวเครื่อง GPS ภายใน
ภาพแผนภูมิ
ความละเอียดการทํางาน:
การออกแบบแบบโมดูลทําให้ USRP-LW N210 สามารถทํางานจาก DC ถึง 6 GHz ขณะที่ท่าขยายอัตราอนุญาตให้อุปกรณ์ USRP-LW N210 ซีรีย์หลายหน่วยสามารถร่วมกันและใช้ในระบบ MIMOโมดูล GPSDO แบบเลือกยังสามารถใช้ในการควบคุมนาฬิกาอ้างอิง USRP-LW N210 ภายใน 0.01 ppm ของมาตรฐาน GPS ทั่วโลก. USRP-LW N210 สามารถถ่ายทอดถึง 50 MS / s จากและไปยังแอปพลิเคชั่นโฮสต์. ผู้ใช้สามารถนําฟังก์ชันที่กําหนดเองไปใช้ใน FPGA fabric,หรือในเครื่อง RISC softcore 32 บิต. USRP-LW N210 ให้ FPGA ที่ใหญ่กว่า USRP-LW N200 สําหรับการใช้งานที่ต้องการทรัพยากรโลจิก, ความจําและ DSP เพิ่มເຕີມFPGA ยังมีศักยภาพในการประมวลผลสูงสุด 100 MS / s ในทั้งสองทิศทางส่งและรับ. แฟร์มแวร์ FPGA สามารถอัพโหลดผ่านอินเตอร์เฟซ Gigabit Ethernet ได้
ปริมาตรเทคนิค:
| ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย | ประเภทปารามิเตอร์ | ค่าตัวเลข | หน่วย |
| การเข้า/การออก | ปริมาตรการทํางาน RF เมื่อจับคู่ด้วยWBX-LW | ||||
| ความดันเข้าแบบ DC | 6 | V | การปฏิเสธสัญญาณ/ภาพในวงจรเดียว | 35/50 | dBc |
| ปัจจุบัน | 1.3 | A | เสียงระยะ (1.8GHz)) | ||
| ปัจจุบันเมื่อติดตั้งบอร์ดลูกสาว WBX | 2.3 | A | 10kHz | - 80 | dBc/Hz |
| เปลี่ยนแปลงพารามิเตอร์โมดูล | 100 kHz | - 100 บาท | dBc/Hz | ||
| อัตราการเก็บตัวอย่าง ADC | 100 | สังกัด | 1MHz | -137 | dBc/Hz |
| ความละเอียดของ ADC | 14 | บิต | พลังการออก | 15 | dBm |
| ADC SFDR | 88 | dBc | กรอกจุดตัดของลําดับที่สาม | 0 | dBm |
| อัตราการเก็บตัวอย่าง DAC | 400 | สังกัด | ค่าเสียง | 5 | dB |
| ความละเอียดของ DAC | 16 | บิต | คุณสมบัติทางกายภาพ | ||
| DAC SFDR | 80 | dBc | อุณหภูมิการทํางาน | 0-55 | C |
| ด้วยอัตราสูงสุดของโฮสต์ (8b/16b) | 50/25 | สังกัด | ขนาด | 225 × 165 × 50 | mm |
| ความแม่นยําของการสั่นสะเทือนในท้องถิ่น | 2.5 | ppm | น้ําหนัก | 1.0 | กก |
| การล็อค GPSDO ความแม่นยํา | 0.01 | ppm | |||
รวมอยู่ในอุปกรณ์นี้:
1. USRP-LW N210
2. 2 สาย SMA-Bulkhead
3. 1 กิกะบิต เอเธิร์นเน็ตเคเบิล
กรุณาไม่ลังเลที่จะติดต่อฉันถ้าคุณต้องการข้อมูลเพิ่มเติม
Whatsapp/skype/Wechat: +8618062514745 เว็บ:https://www.luowave.com/en/
|
|
