โปรแกรมวิทยุทั่วไป USRP-LW N321

ภาพรวมสินค้า

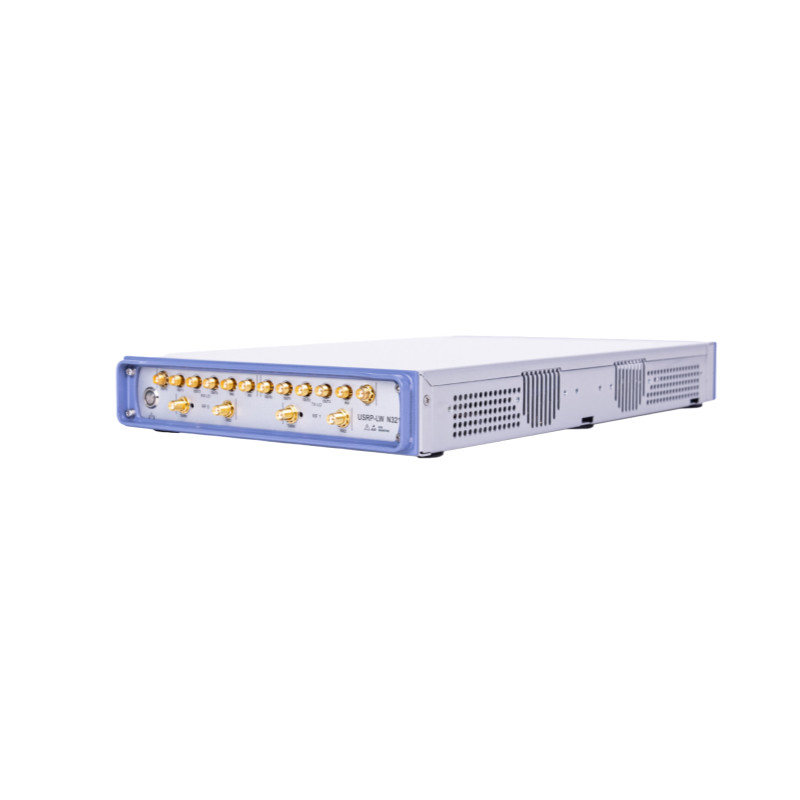

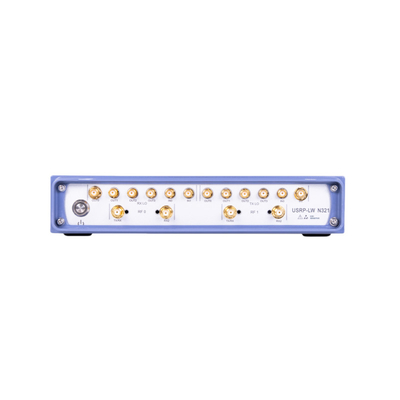

USRP-LW N321 เป็น SDR ที่มีประสิทธิภาพสูงที่ให้ช่อง 2 RX และ 2 TX ในขนาด RU ขนาดครึ่งแต่ละช่องสามารถให้ความกว้างแบนด์ไวท์ทันทีสูงสุด 200 MHz และครอบคลุมช่วงความถี่ที่ขยายออกไปจาก 3 MHz ถึง 6 GHz. แพรเซสเซอร์เบสแบนด์ใช้ Xilinx Zynq-7100 SoC เพื่อส่ง FPGA ที่สามารถเขียนโปรแกรมได้โดยผู้ใช้งานขนาดใหญ่. มันมีพอร์ต SPF + สองพอร์ตและพอร์ต QSFP + หนึ่งพอร์ต, รองรับ 1 GbE, 10 GbE และออร่าอินเตอร์เฟซและสามารถสตรีม IQ ความเร็วสูงไปยังคอมพิวเตอร์หลักหรือ FPGA coprocessorสถาปัตยกรรมการร่วมกันแบบยืดหยุ่นรองรับอ้างอิงนาฬิกา 10 MHz, อ้างอิงเวลา PPS, การเข้า TX และ RX LO ภายนอกและ GPSDO, ซึ่งสามารถทําความเข้าใจฐานทดสอบ MIMO ที่มีความสอดคล้องในระยะเวลา

ลักษณะหลัก

• การใช้งานที่น่าเชื่อถือและทนความผิดพลาด
• ความสามารถในการจัดการทางไกล
• การดําเนินงานแบบอิสระ (ถูกจําแนก) หรือแบบเป็นโฮสต์ (สายเครือข่าย)
• ผสมรวมและประกอบอย่างสมบูรณ์แบบ (USRP N321 ไม่สนับสนุนการ์ดลูกที่เปลี่ยนได้)
• ระยะความถี่ขยายจาก 3 MHz ถึง 6 GHz
• ขนาดความกว้างของแบนด์เบดทันทีในแต่ละช่องไม่เกิน 200 MHz
• 2RX,2TX
• RX,TX ธนาคารกรอง
• ADC 14 บิต, DAC 16 บิต
• อัตราการทํางานของนาฬิกาหลัก:200,245. 76250 MS / s
• Xilinx Zynq-7100 SoC
• CPU ARM Cortex-A9 800 MHz แบบสองแกน

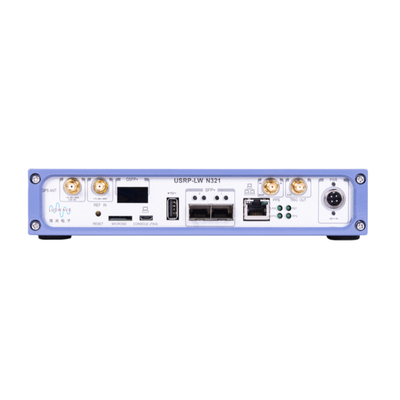

• 1 Port QSFP+
• 2 ท่าทาง SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
• RJ45 ((1 GbE)
• การอ้างอิงนาฬิกา
• ช่วงเวลาอ้างอิง PPS
• สายทางเข้าและทางออกภายนอก RX LO, TX LO
• GPSDO ที่ติดตั้ง
• 1 ประเภทพอร์ตโฮสต์ USB A
• 1 พอร์ต micro-USB (คอนโซลลําดับ JTAG)
• ชั่วเวลาของสุนัขเฝ้า
• OpenEmbedded Linux
• ไดรเวอร์ฮาร์ดแวร์ USRP (UHD3.15.0.0 หรือสูงกว่า) และโปรแกรมแหล่งเปิด API
• RFNoCTM กรอบการพัฒนา FPGA

อัตราการแสดงผลทางเทคนิค:
