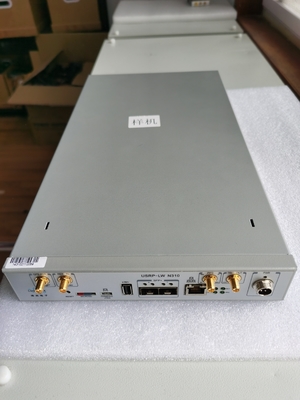

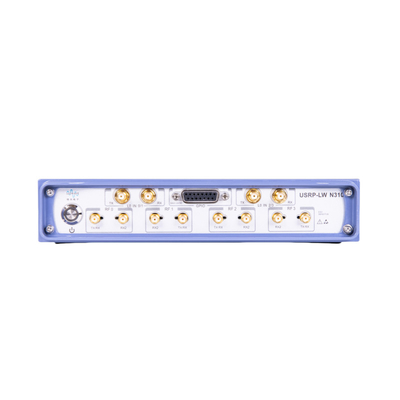

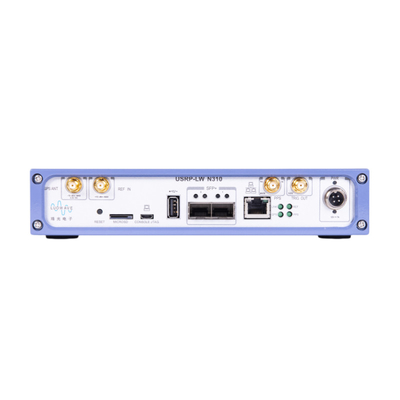

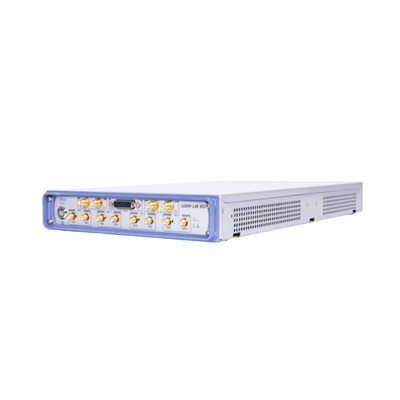

4RX, 4TX ระบบวิทยุที่กําหนดด้วยโปรแกรม USRP-LW N310

โปรแกรมวิทยุทั่วไป USRP-LW N310

ภาพรวมสินค้า

N310 ทําให้การควบคุมและบริหารจัดการของระบบ SDR ง่ายขึ้น โดยนําเข้าความสามารถในการดําเนินงานจากระยะไกล เช่น อัพเดทซอฟต์แวร์, restart, factory reset, self-checking,การทํางานของระบบ host/ARM debugging และการติดตาม. USRP-LW N310 ปัจจุบันเป็นหนึ่งในผลิตภัณฑ์ที่มีช่องทางหนาแน่นที่สุดในตลาด SDR โดยให้ช่องทาง 4 กับช่องทางรับ 4 ในความสูง 0.5Uปลายด้านหน้าของคลื่นคลื่นวิทยุ ใช้เครื่องรับสัญญาณ AD9371, นี่คือชนิดของอุปกรณ์อานาล็อกที่ทันสมัยที่สุด เทคโนโลยีความถี่วิทยุ แต่ละช่องให้ความกว้างแดนทันทีถึง 100 MHz และครอบคลุมช่วงความถี่ที่ขยายจาก 10 MHz ถึง 6 GHz

ลักษณะหลัก

• การใช้งานที่น่าเชื่อถือและทนความผิดพลาด
• ความสามารถในการจัดการทางไกล
• รองรับการดําเนินงานที่อิสระ (ที่ฝัง) หรือที่ใช้งานจากโฮสต์ (เครือข่าย)
• ความถี่ 10MHz-6GHz
• สูงสุด 100M ความกว้างแบนด์ไวด์ทันทีต่อช่องทาง
• สนับสนุน 4 ส่งและ 4 รับในเวลาเดียวกัน
• ธนาคารกรองรับสัญญาณ
• ADC 16 บิต, DAC 14 บิต
• อัตราการเก็บตัวอย่างที่สามารถตั้งค่าได้: 122.88, 125, และ 153.6 MS/s
• ซีลินซ์ ซินค-7100 ซูซี เอฟพีจีเอ
• CPU ARM Cortex-A9 หน่วยสองแกน 800 MHz
• สายพาน SPF+ สองสาย (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
• การสนับสนุนการอ้างอิงเวลาภายนอกและอ้างอิงเวลา PPS
• สนับสนุนการเข้าพอร์ตภายนอก RX, TX LO
• จีพีเอสดีโอ
• 1 Type A USB โฮสต์พอร์ต
• 1 พอร์ตไมโคร USB (คอนโซลลําดับ JTAG)
• ลีนุคซ์ที่สร้างขึ้นตามความต้องการ
• UHD311การสนับสนุน.0 หรือรุ่นใหม่
• RFNoC กรอบการพัฒนา FPGA
• Xilinx Vivado 2017.4 Design Suite (ไม่รวมใบอนุญาต)
• รองรับ GNU Radio

โปรเซสเซอร์เบสเบนด์:

โปรเซสเซอร์เบสเบนด์ USRP-LW N310 ใช้โซค zynq-7100 ของ Xilinx ซึ่งให้ FPGA ที่สามารถเขียนโปรแกรมได้มากมาย สําหรับความต้องการในเวลาจริงและการประมวลผลความช้าต่ําและ CPU ARM dual-core การทํางานอิสระ. ผู้ใช้สามารถจัดจําหน่ายแอพลิเคชั่นบนระบบปฏิบัติการ Linux ที่ติดตั้งล่วงหน้า หรือใช้อินเตอร์เฟสความเร็วสูง เช่น Gigabit Ethernet host, 10 Gigabit EthernetUSRP-LW N310 มีสถาปัตยกรรมการออกแบบนาฬิกาอ้างอิงที่ยืดหยุ่นที่รองรับ PPS ภายนอก, การอ้างอิงเวลาของนาฬิกา การอ้างอิงเวลาของ LO ภายนอก และ gpsdo ซึ่งเป็นประโยชน์สําหรับการทําระบบ MIMO ที่มีช่องทางจํานวนสูง
