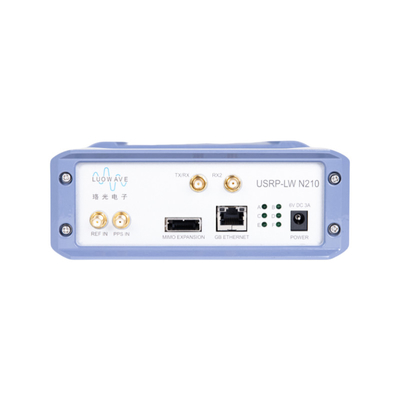

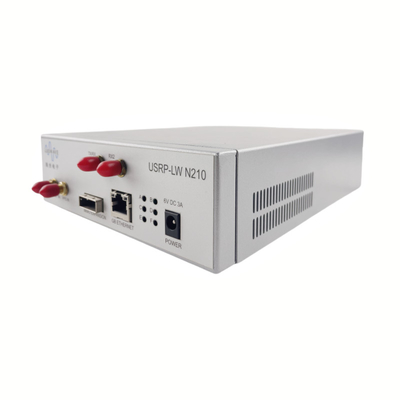

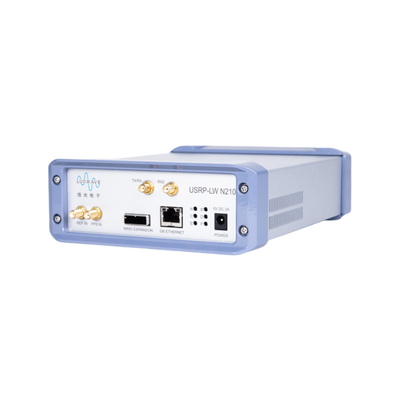

| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | USRP-LW N210 |
| ราคา: | $3,975.00 |
ซีรี่ย์ USRP-LW N210 มีความสามารถในการประมวลผลความกว้างของแบนด์วิดสูงและความกว้างของระยะไดนามิกสถาปัตยกรรมของมันรวมถึง Xilinx Spartan3A-DSP3400 FPGA, ADC สองช่อง (100 MSPS), DAC สองช่อง (400 MSPS) และการส่งข้อมูลผ่าน Gigabit Ethernet ครอบคลุมช่วงความถี่จาก DC ถึง 6 GHzการออกแบบแบบโมดูลสนับสนุนการร่วมกันของหน่วยหลายหน่วยผ่านจุดขยายเพื่อสร้างระบบ MIMO. โมดูล GPDSO ตัวเลือกให้นาฬิกาอ้างอิง GPS ด้วยความแม่นยํา ± 0.01 ppm สําหรับอุปกรณ์หลายเครื่อง สามารถส่งความกว้างแดน RF ถึง 50 MHz ให้กับโฮสต์อุปกรณ์ให้ผู้ใช้สามารถนําฟังก์ชันที่กําหนดเองไปใช้ใน FPGA หรือใน RISC soft core 32 บิต. แฟร์มแวร์ FPGA ที่อุดมไปด้วยคุณสมบัติประมวลผลสัญญาณ RF ถึง 100 MHz (uplink และ downlink) และรองรับการอัพเดทผ่าน Gigabit Ethernet
เครื่องมือการพัฒนาที่ได้รับการสนับสนุน
เครื่องวิทยุ GNU
Matlab
UHD
Labview
รายละเอียด
| ความแรงดันเข้าแบบ DC | 6V | การกระจายกระจก/การปฏิเสธ LO ในแผงข้างเดียว (เมื่อคู่กับ WBX-LW) | -35/50dBc |
| ปัจจุบัน | 1.3A | @ 1kHz เสียงระยะ (1GHz) | -96 dBc/Hz |
| ปัจจุบัน (มีบริษัทลูกของWBX) | 2.3A | @ 10kHz เสียงระยะ (1GHz) | -103 dBc/Hz |
| ADC อัตราการเก็บตัวอย่างสูงสุด | 250MSps | @ 100kHz เสียงระยะ (1GHz) | -110 dBc/Hz |
| ความละเอียดของ ADC | 14 บิต | พลังการออก | 15dBm |
| ADC SFDR | 87dBc | IIP3 | 0dBm |
| อัตราการเก็บตัวอย่าง DAC | 400 MSps | รายการเสียง | 5dB |
| การแก้ไขของ DAC | 16 บิต | อุณหภูมิการทํางาน | 0-55°C |
| DAC SFDR | 80dBc | ขนาด | 22.5*16.5*6.2 ซม. |
| อัตราการถ่ายทอดสูงสุดกับเจ้าภาพ (8b/16b) | 50/25 MSps | น้ําหนัก | 1.4 กิโลกรัม |
| ความแม่นยําของออสซิลเลาเตอร์ท้องถิ่น | 2.5ppm |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (บวก) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (โมดูล) | USRP-LW B205 (board) |
| ภาพ |
|
|
|
|
|
|
|
|
| ระยะความถี่ | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | สนับสนุน 2 บอร์ดลูกสาว | เครื่องยนต์ยนต์ยนต์ | เครื่องยนต์ยนต์ยนต์ | สนับสนุน 1 บอร์ดลูก | ไม่สนับสนุน | |||
| แบนด์วิดท์สูงสุด | 160MHz แต่ละตัว | 200MHz แต่ละอัน | 100MHz แต่ละตัว |
ความกว้าง 8 บิต:80MHz แต่ละตัว ความกว้าง 16 บิต:25MHz แต่ละตัว |
56MHz แต่ละตัว | |||
| ช่องหมายเลขไม่ | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADCs: ADS62P48
DACs: AD9146 |
ADCs: AD9695B
DACs:DAC37J82 |
AD9371
|
ADCs:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| รูปแบบ FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx สปาร์ตาน 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx อาร์ติกซ์ 7 |
| อินเตอร์เฟซข้อมูล | จิก ท่าเรือ10GbE Port
PCIE x4
|
จิก ท่าเรือ10GbE Port
QSFP ((2*10G)
A-USB
ไมโครสหรัฐ
|
จิก ท่าเรือ10GbE Port
A-USB,ไมโคร USB
|
Port Ethernet กิกะบิต | พอร์ตอีเทอร์เน็ต USB20 | USB30 | ||
| ขนาด (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| ราคาต่อหน่วย | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
เราเป็นใคร
ผู้ให้บริการอุปกรณ์วิทยุและโซลูชั่นโปรแกรมชั้นนําของจีน ตั้งแต่ปี 2012 ผลิตภัณฑ์ขายร้อนรวมถึง:
ทําไมเรา
ติดต่อเรา
กรุณาไม่ลังเลที่จะติดต่อฉันถ้าคุณต้องการข้อมูลเพิ่มเติม
|
|
