| ชื่อแบรนด์: | Luowave |
| เลขรุ่น: | usrp-lw e310 |
| ราคา: | $6,000.00 |

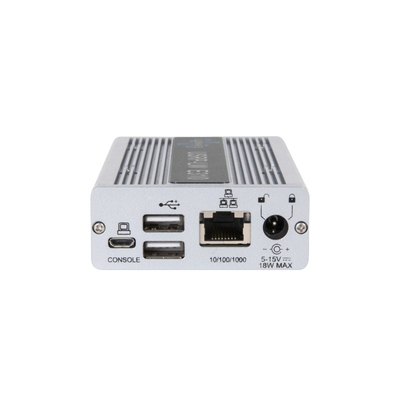

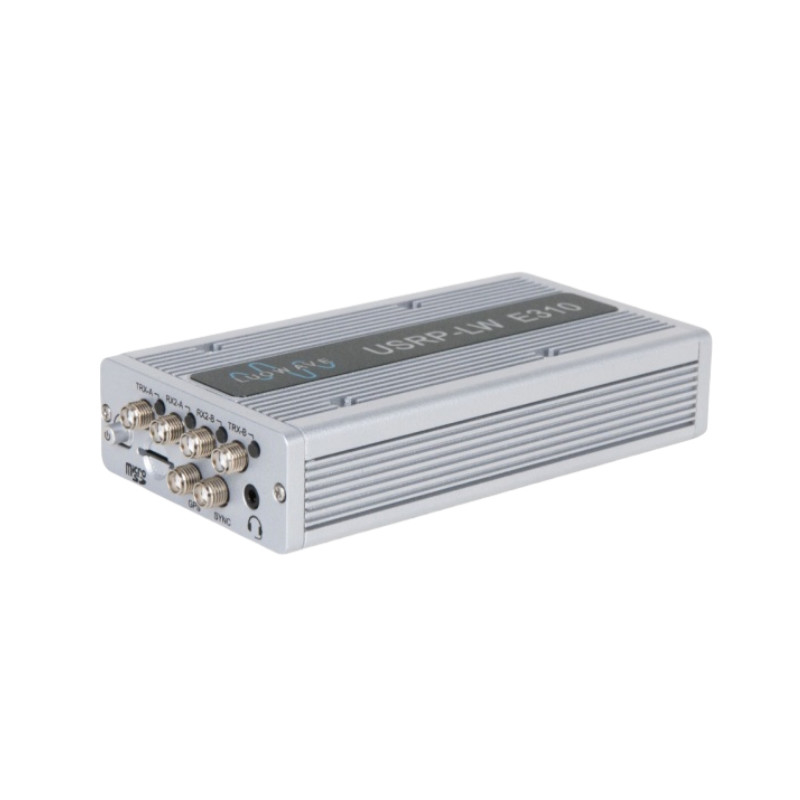

USRP-LW E310 เป็นแพลตฟอร์มวิทยุที่กําหนดด้วยซอฟต์แวร์ (Software-Defined Radio, SDR) ที่มีความก้าวหน้าที่รองรับ 2x2 MIMO และทํางานในช่วงความถี่ 70 MHz ถึง 6 GHz ด้วยความกว้างแบนด์แว่นทันทีสูงสุด 56 MHzอุปกรณ์มีขนาด 133 x 68 x 26.4 มิลลิเมตร และใช้พลังงานเพียง 2-6 วัตต์ ทําให้มันเป็นทางออกที่เหมาะสมสําหรับการใช้งานมือถือและการใช้งานที่ติดตั้ง เนื่องจากความเบาและพลังงานต่ํา และการออกแบบที่คอมแพคต์การประมวลผลเบสเบนด์ถูกดําเนินการบนซินค 7020 System-on-Chip (SoC)ซึ่งรวม FPGA Xilinx 7 ซีรีส กับโปรเซสเซอร์ ARM A9 ดาวโหลดมันใช้สถาปัตยกรรมโปรแกรมแหล่งเปิดที่ให้การสนับสนุนครุสเพลตฟอร์มที่ครบวงจรและความเข้ากันได้กับ Universal Hardware Driver (UHD). นี้ทําให้การบูรณาการได้อย่างต่อเนื่องกับหลากหลายแอพลิเคชั่นและกรอบ SDR รวมถึง GNU Radio
เครื่องวิทยุ GNU
Matlab
UHD
RFNoC
รายละเอียด
| ความแรงดันเข้าแบบ DC | 5-15V | การบริโภคพลังงาน | 2-6W |
| IIP3 | -20dBm | อัตราการเก็บตัวอย่าง ADC (สูงสุด) | 61.44 MSps |
| พลังการออก | > 10dBm | ความละเอียดของ ADC | 12 บิต |
| รายการเสียง | < 8dB | อัตราการเก็บตัวอย่าง DAC | 61.44 MSps |
| ความแม่นยําของออสซิลเลาเตอร์ท้องถิ่น | 20.0ppm | การแก้ไขของ DAC | 12 บิต |
| ขนาด | 13.3 × 6.8 × 2.6 ซม. | น้ําหนัก | 375 กรัม |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (บวก) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (โมดูล) | USRP-LW B205 (board) |
| ภาพ |
|
|
|
|
|
|
|
|
| ระยะความถี่ | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | สนับสนุน 2 บอร์ดลูกสาว | เครื่องยนต์ยนต์ยนต์ | เครื่องยนต์ยนต์ยนต์ | สนับสนุน 1 บอร์ดลูก | ไม่สนับสนุน | |||
| แบนด์วิดท์สูงสุด | 160MHz แต่ละตัว | 200MHz แต่ละอัน | 100MHz แต่ละตัว |
ความกว้าง 8 บิต:80MHz แต่ละตัว ความกว้าง 16 บิต:25MHz แต่ละตัว |
56MHz แต่ละตัว | |||
| ช่องหมายเลขไม่ | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADCs: ADS62P48 DACs: AD9146 |
ADCs: AD9695B DACs:DAC37J82 |
AD9371
|
ADCs:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| รูปแบบ FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx สปาร์ตาน 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx อาร์ติกซ์ 7 |
| อินเตอร์เฟซข้อมูล | จิก ท่าเรือ10GbE Port
PCIE x4
|
จิก ท่าเรือ10GbE Port
QSFP ((2*10G)
A-USB
ไมโครสหรัฐ
|
จิก ท่าเรือ10GbE Port
A-USB,ไมโคร USB
|
Port Ethernet กิกะบิต | พอร์ตอีเทอร์เน็ต USB20 | USB30 | ||
| ขนาด (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| ราคาต่อหน่วย | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
เราเป็นใคร
ผู้ให้บริการอุปกรณ์วิทยุและโซลูชั่นโปรแกรมชั้นนําของจีน ตั้งแต่ปี 2012 ผลิตภัณฑ์ขายร้อนรวมถึง:
ทําไมเรา
ติดต่อเรา
กรุณาไม่ลังเลที่จะติดต่อฉันถ้าคุณต้องการข้อมูลเพิ่มเติม
|
